1. 使用注意事项 QD011-26 4 FUJI 智能供料器手册 11.向供料器安装或者取下料带时，请勿用 手拉拽料带和及表面 薄膜。否则、会导致供料器 故障。 使安装在供料器上的料带前 进、后退时，请将供料器安装在料 卷安装台或者机器上、按 下操作面板的按钮使料带动 作。 12.在将供料器安装到机器上之前，请使用 剪刀剪断供料器前端 露出的料带。如果不使用剪 刀而是用手扯断料带，则成为送料 动作不良的原因。 01NST -0297 …
QD011-26 1. 使用注意事项
FUJI 智能供料器手册 3
9. 抬起夹杆时，如果手指放在夹杆的轴上，有可能受伤。
10.从料站托架上取下供料器时，请确认所在料槽的 LED 状态。
备注 )如果需要拆下绿色或黄色 LED 亮灯的料槽上的供料器，请按下周期停止按钮等、使生
产停止以后再取下供料器。
LED 状态 注意事项
红色 LED 亮灯 可以取下供料器。
红色 LED 亮灯的料槽是由于料尽、吸取失误、影像处
理错误等原因导致不能进行元件吸取的料槽。
即使在运转中也可以取下供料器。
绿色或者黄色 LED 亮灯 不可以取下供料器。
该料槽中的供料器正在供应元件。请不要取下供料
器，否则有可能导致吸嘴破损。
绿色或者黄色 LED 亮灯 不可以取下供料器。
是使用次料粘 (Dynamic Altnate Feeder) 功能时即
将开始供应元件的供料器。因为有可能开始供应元
件，请不要取下供料器。
01NST-1542
No.
LED
1. 使用注意事项 QD011-26
4 FUJI 智能供料器手册

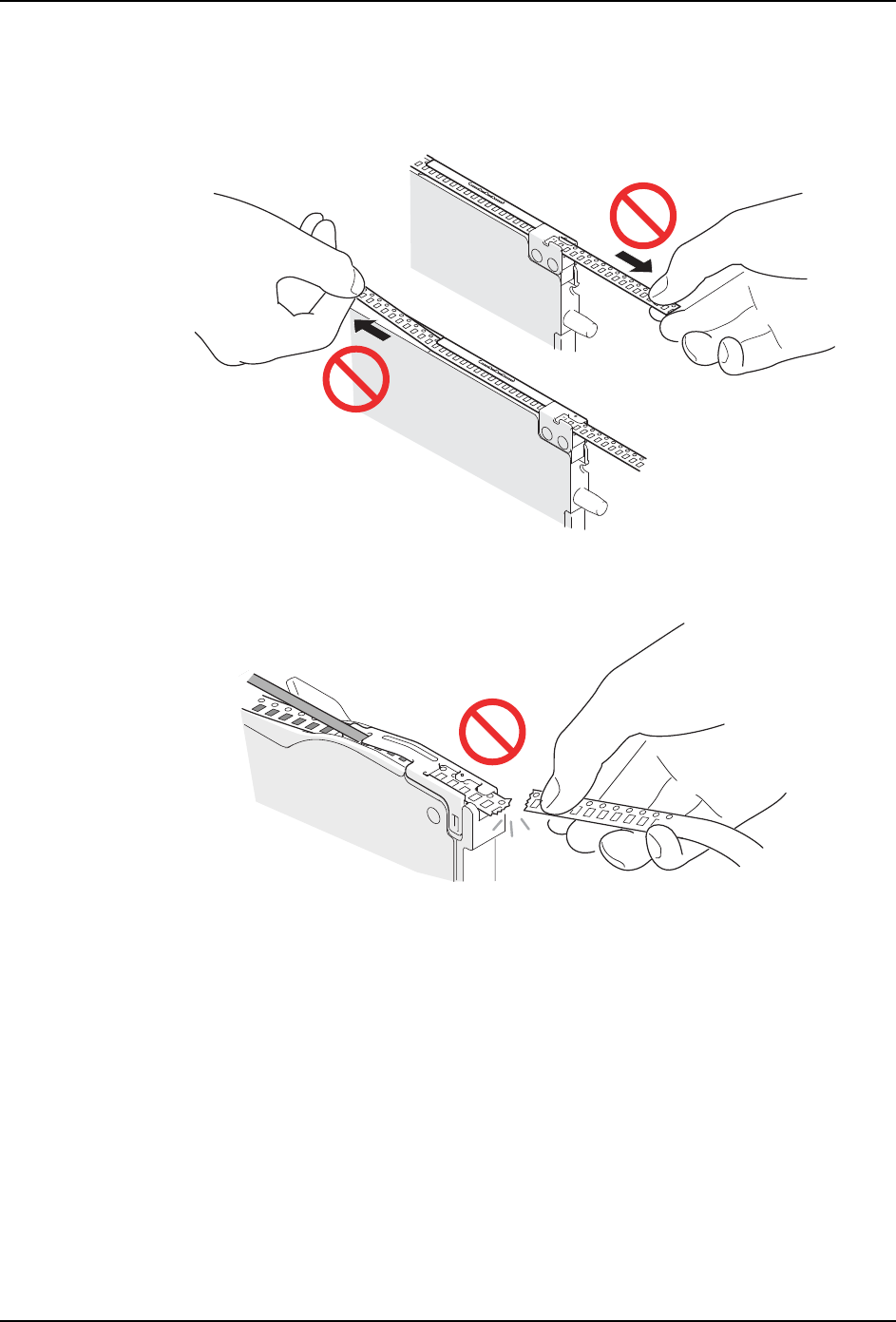

11.向供料器安装或者取下料带时，请勿用手拉拽料带和及表面薄膜。否则、会导致供料器
故障。
使安装在供料器上的料带前进、后退时，请将供料器安装在料卷安装台或者机器上、按
下操作面板的按钮使料带动作。
12.在将供料器安装到机器上之前，请使用剪刀剪断供料器前端露出的料带。如果不使用剪
刀而是用手扯断料带，则成为送料动作不良的原因。
01NST-0297
01NST-1757
QD011-26 1. 使用注意事项
FUJI 智能供料器手册 5
13.更换控制电路板时，请注意以下几点。
a. 请确认粘贴在供料器本体和料卷托架上的贴纸所记载的序列号是相同的。贴纸在供
料器本体上有 1 张，在料卷托架上有数张。（需要确认所有的序列号都一致）。请安
装写有相同序列号的控制电路板。
b. 在使用供料器检查治具将序列号作为供料器 ID 写入控制电路板时，也请注意不要出
现号码不一致或者号码重复的现象。
c. 在更换控制电路板时，如果供料器 ID 出现重复或者错误将导致机器不能正常动作。
对于此结果所产生的影响，本公司不承担任何责任。
ᑣ߫ো
ᑣ߫ো
167
