3. 安装 QD011-26
66 FUJI 智能供料器手册
3.6 料带传送间距和传送速度的设定
使用供料器时，需要设定料带的传送间距和传送速度。存在以下的 2 种设定方法。
a. 通过设置在供料器上开关进行设定。
b. 通过 Job 进行设定。
另外，如果在 Job 中进行了设定，在将对象供料器安装到机器上之前，开关的设定为有
效。因此，料卷置放台等的料带传送是通过开关被设定。
備考 : 通过 Job 的料带传送间距和速度的设定在以下的环境下能够运用。
3.6.1 通过开关的设定
根据供料器的种类，开关的位置和种类有所不同。请对照安装在供料器上的料带，设定送
料间距。

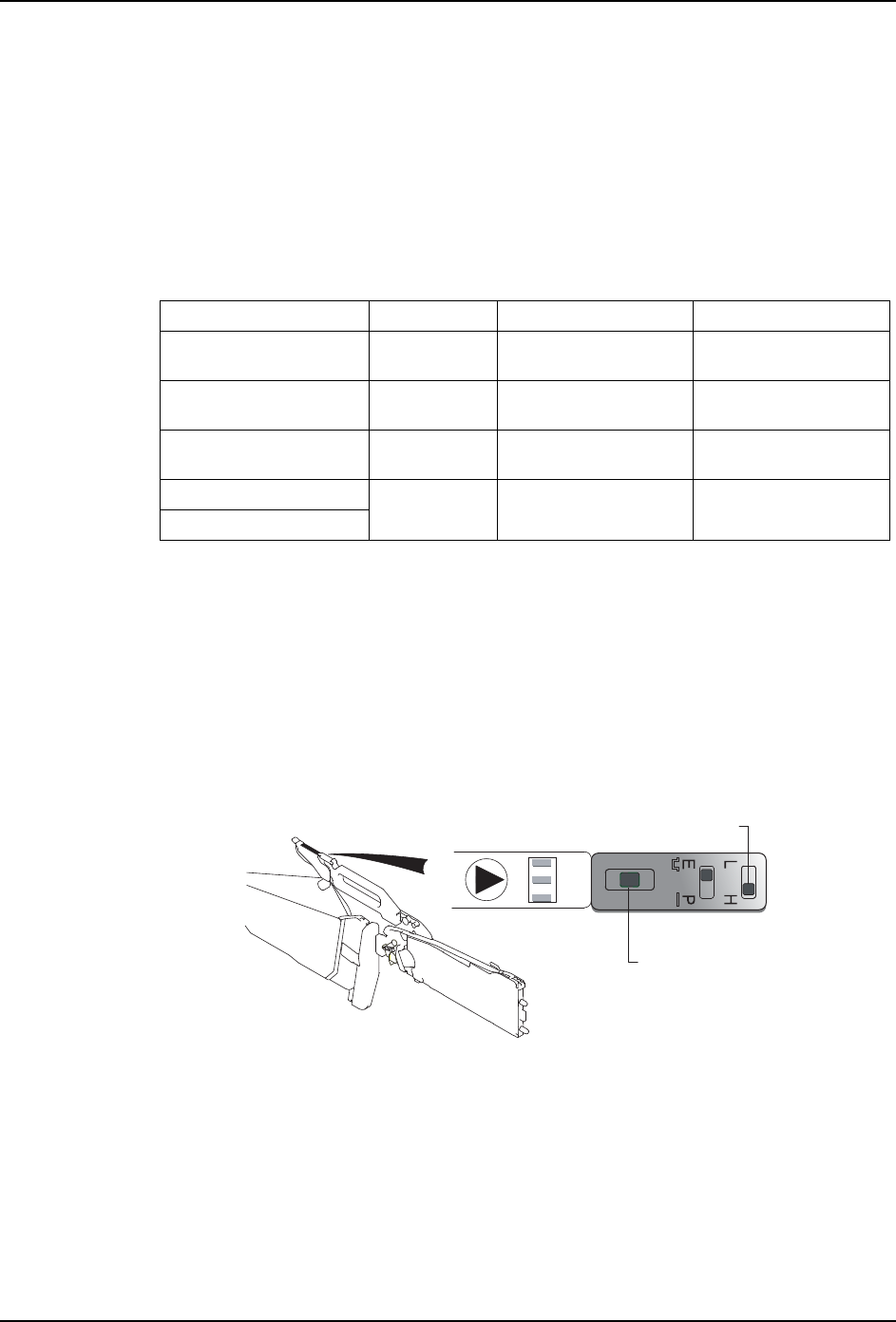

W04b/W04f, W08b/W08c/W08f 供料器
a. 滑动传送间距设定开关，设定元件间隔 （间距）。设定为 1 mm、2 mm 和 4 mm 的 3
种。
b. 滑动料带传送速度切换开关，设定料带的传送速度。设定为高速 （H）和低速 （L）
的2种。
单元 单元软件 机器应用程序 Fuji Flexa
W04f 供料器 V4.34 或更
高版本
NXT V7.10 更高版本 V6.5.0 或更高版本
W08f 供料器 V4.34 或更
高版本
NXT V7.00 更高版本 V6.4.0 或更高版本
W04b, W08b/W08c 供料
器
V1.10 或更
高版本
NXT V5.15 或更高版
本 (*1)
V5.0.0 或更高版本
(*2)
W8 供料器 V3.14 或更
高版本
NXT V5.15 或更高版
本
V5.0.0 或更高版本
W12 以上的供料器
(*1) 但是，8 mm 间距指定时，为 NXT V5.40 或更高版本
(*2) 但是，8 mm 间距指定时，为 V6.0.0 或更高版本
01NST-1778S
㧱㧾㧾
㧼㨃㧾
Ӵ䗕䯈䎱䆒ᅮᓔ݇
᭭ᏺӴ䗕䗳ᑺߛᤶᓔ݇
QD011-26 3. 安装
FUJI 智能供料器手册 67

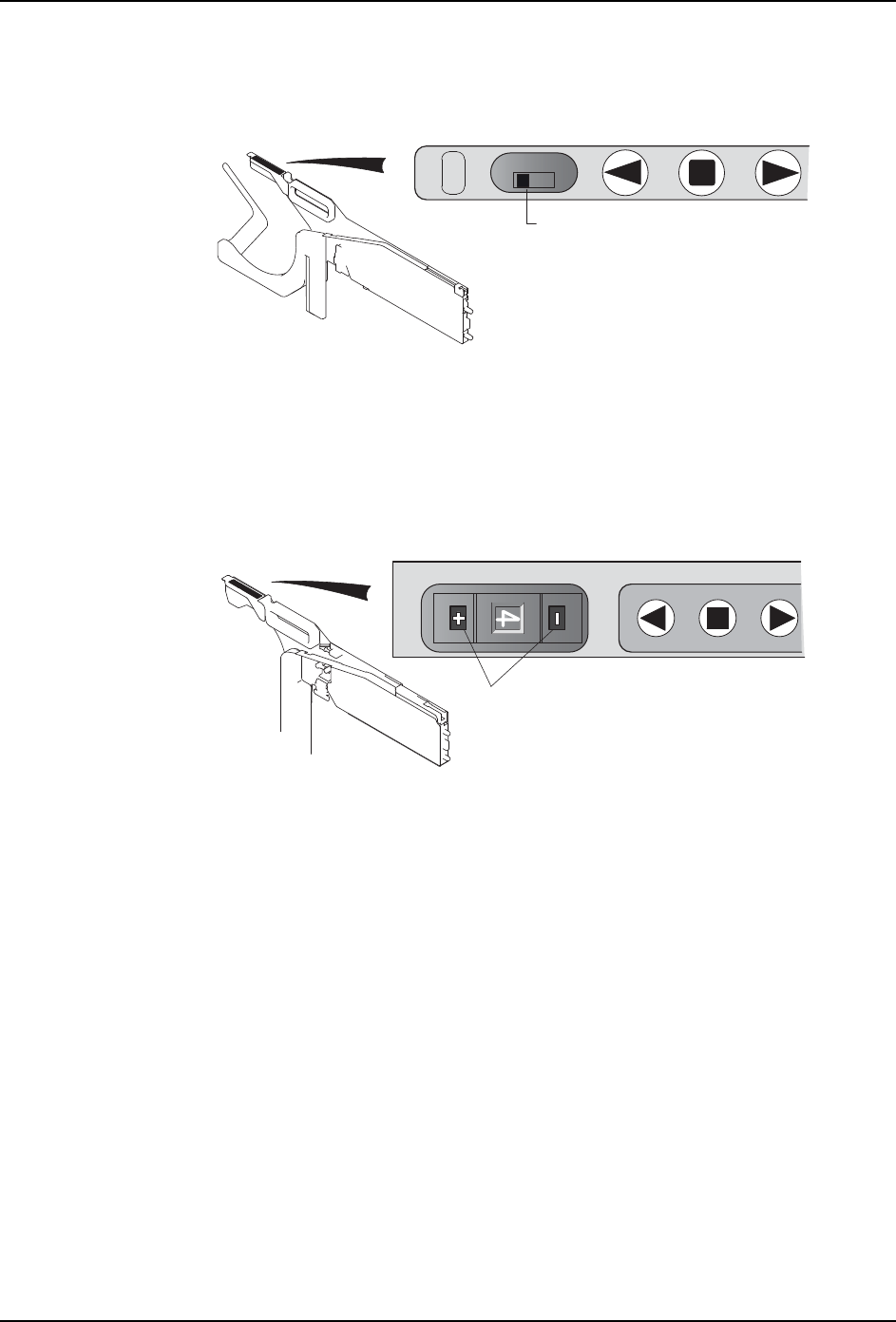

W8 供料器
a. 滑动传送间距设定开关，设定元件间隔 （间距）。设定为 1 mm、2 mm 和 4 mm 的 3
种。
b. 料带传送速度的设定没有特别要求。想要稳定元件的位置并提高吸取率时，设定为
低速料带传送模式。设定方法请参照 "5.3 设定低速料带传送模式 "。
W12/W12c 以上的供料器
a. 按下 [+]、[-] 键，设定元件间隔 （间距）。可以在 4 mm ～ 60 mm 范围内以 4 mm 间
距进行设定。
b. 料带传送速度的设定没有特别要求。想要稳定元件的位置并提高吸取率时，设定为
低速料带传送模式。设定方法请参照 "5.3 设定低速料带传送模式 "。
01NST-1779S
Ӵ䗕䯈䎱䆒ᅮᓔ݇
01NST-1780S
Ӵ䗕䯈䎱䆒ᅮᓔ݇
3. 安装 QD011-26
68 FUJI 智能供料器手册

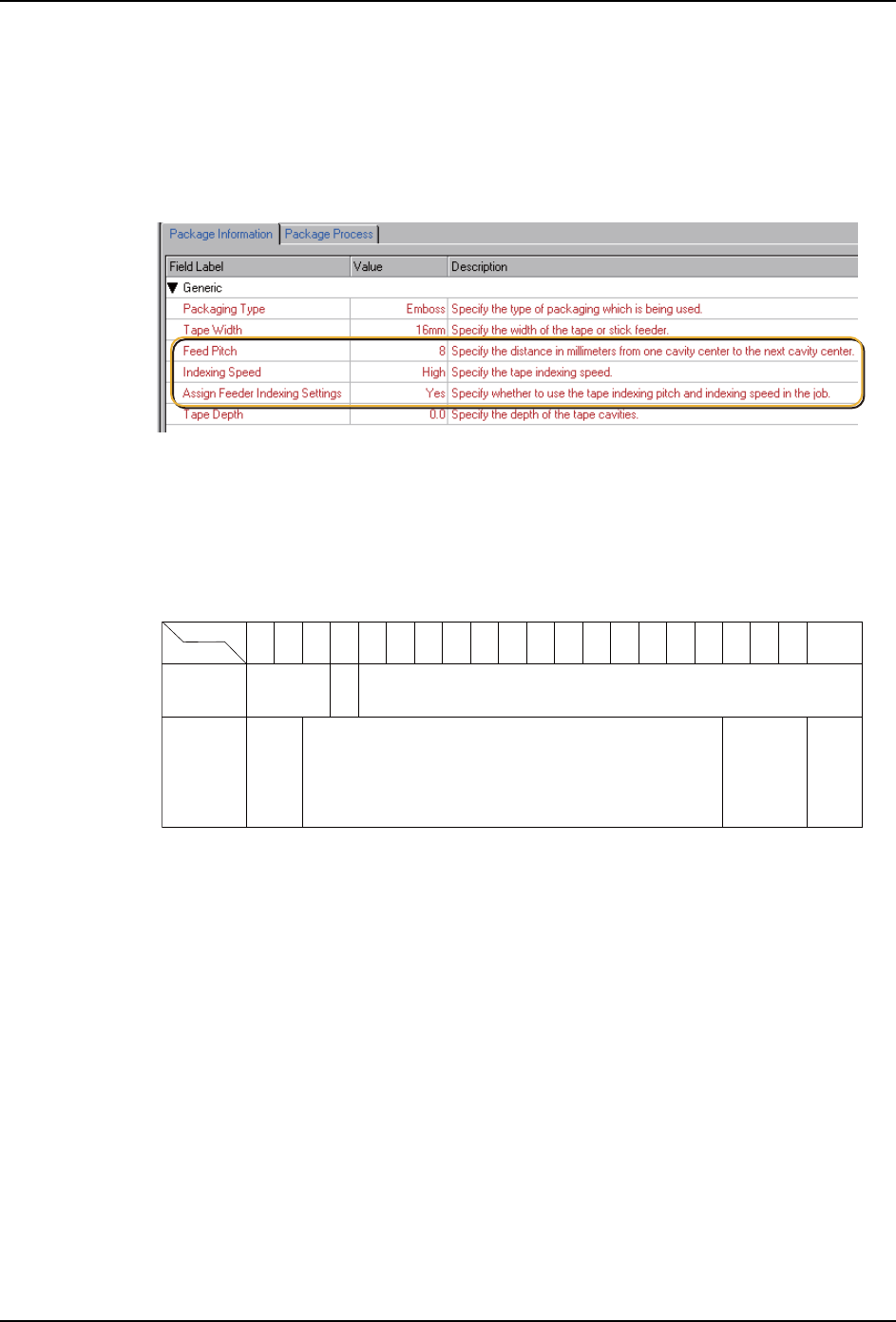

3.6.2 通过 Job 指定的设定
与通过供料器开关的设定不同，通过 Job 能够指定料带传送间距和传送速度。
1. 选择 Job 编制器的 [Package Data] 标签页，并且从所显示的列表内选择对象
Packaging。
2. 选择 [Package Information] 标签页，进行以下的设定。
•Assign Feeder Indexing Settings：[Yes]
•Indexing Speed:[High] 或者 [Low]
•Feed Pitch：输入元件间隔 （mm）
備考 : 当用供料器开关不能设定的料带送料间距时可用 Job 设定。详细内容参照下表。
3. 将 Job 传输给机器时，此处设定的料带传送间距和传送速度就会被反映给对象供料器。
01NST-1781E
W12
W16
W24
W32
W44
W56
W72
W88
W104
1
㽢
W04b/W04f
W08b/W08c/
W08/
䖂
24
䖂
812 60 6864 72
㽢
16 20 24 28 32 36 40 44 48 52 56
䕿
73䡚100
㽢
01PRG-0113Sc
䖂䠖ྍ௨⏝㻰㻵㻼ᘙයᡈ⪅㻶㼛㼎䇴ᇐ䚷䕿䠖ྈ᭷⏝㻶㼛Eਥԛ䇴ᇐ䚷㽢䠖
уਥԛ
䕿
W08f
䰪䐓
㼇㼙㼙㼉
בᯏಞ〃㊱
