3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。

4. 抬起夹杆后夹块会上升，保持此状态将供料器完全插入。返回夹杆后，夹块下降并锁定

供料器。安装供料器后，操作面板的 PWR 灯（绿色）点亮。

備考 : 请确认前端部分的定位销和通信插头已确实插入治具侧的销孔和插座内。

注意 : 从料卷安装台取下供料器时，必须在抬起夹杆后拉出供料器。如果不抬起夹杆而强行取下供料

器，有可能引起接插部位的接触不良并损伤供料器内的电路板。

5. 将元件料卷安装到料卷托架上。

կ఼᭭ᅮԡ⚍

1;7)'5

1;7)'5E

།ᴚ

QD011-26 3. 安装

FUJI 智能供料器手册 21

備考 : 安装到盒装型的料卷托架上时，将销穿过元件料卷的孔。

備考 : 在关闭已打开的料卷托架时，如下图所示抓住托架关闭、可以向元件料卷施加箭头方向的力，

能够防止卡住料卷。但是当抓取料卷托架的位置过低时有可能夹住手指，请注意。

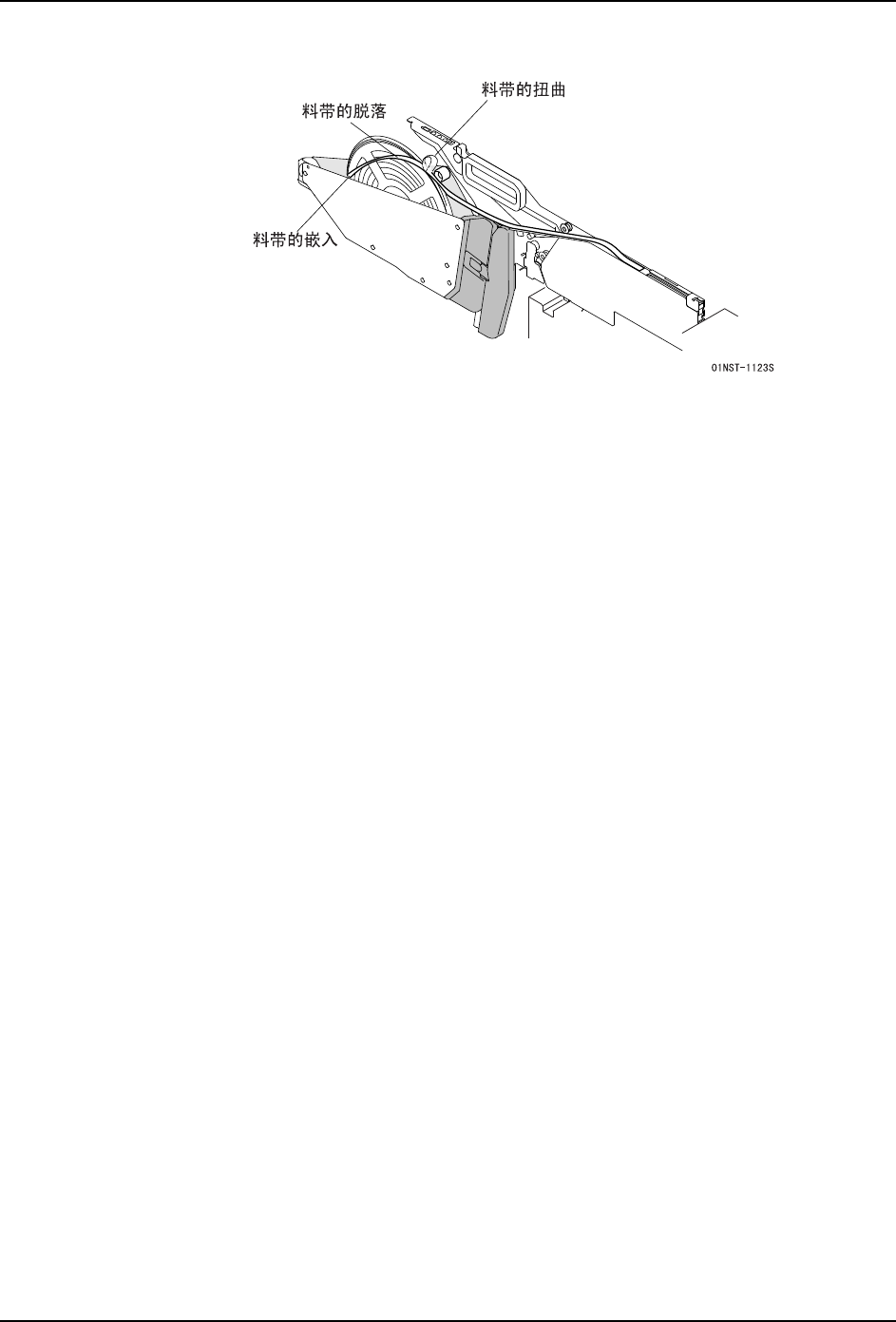

備考 : 进行新旧料带的拼接时，请不要在重新卷绕时超过料卷直径。否则存在导致料带脱落 , 扭曲和

᭭ोᠬᶊ

Ⲧ㺙ൟ

01NST-0287

᭭ᏺ

ܗӊ᭭ो

Փܗӊ᭭ो䕏䕏ഄ⺄ࠄջᵓˈ

Փ݊ᦦܹⲦݙǄ

ջᵓ

3. 安装 QD011-26

22 FUJI 智能供料器手册

嵌入 , 从而影响生产的可能性。
