QD011-26 3. 安装 FUJI 智能供料器手册 29 3.1.2 W04b/W04f、W08b/W08c/W08f 供料器 向 W08b/W08c 供料器安装纸料带时，推荐在 供料器前端安装金属片 ( 选项 ) 作为防止静电 的对策。 備考 : W 04b/W08f 供料器不需要安 装金属片。 首先，将供料器安装到料卷安装台上。 1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。 2. 请确认供料器…
3. 安装 QD011-26
28 FUJI 智能供料器手册
< 料带安装完成图 >
Ⲧ㺙ൟ᭭ोᠬᶊ
01NST-0289
Ⲧ㺙ൟ᭭ोᠬᶊ
䇋⹂䅸᭭ᏺ㸼䴶㭘㝰ᰃ৺㹿ℷ⹂ഄᅝ㺙њDŽ
य़ᶊϞ᳝⣁㓱ᯊˈ䇋⹂䅸㸼䴶㭘㝰≵᳝㹿ܹ⣁㓱䚼ԡDŽ
QD011-26 3. 安装
FUJI 智能供料器手册 29
3.1.2 W04b/W04f、W08b/W08c/W08f 供料器
向 W08b/W08c 供料器安装纸料带时，推荐在供料器前端安装金属片 ( 选项 ) 作为防止静电
的对策。
備考 : W04b/W08f 供料器不需要安装金属片。
首先，将供料器安装到料卷安装台上。
1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。
2. 请确认供料器定位点是否附着了异物或者灰尘。如果有附着物，请通过吹气等方法清
除。
3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。
01NST-0641aS
ഴਭ 㿺Ṳ Ѡᮦ
PM08WCx
K5175N
1
1
M2 x 3
䜞Ԭ
䠇ኔ⡽
ᆿ㻻䠇ኔ⡽ᰬ䈭༽ԛр䜞ԬȾ
㷰䪿
1
2
1
2
0.19 Nm
1;723(
3. 安装 QD011-26
30 FUJI 智能供料器手册

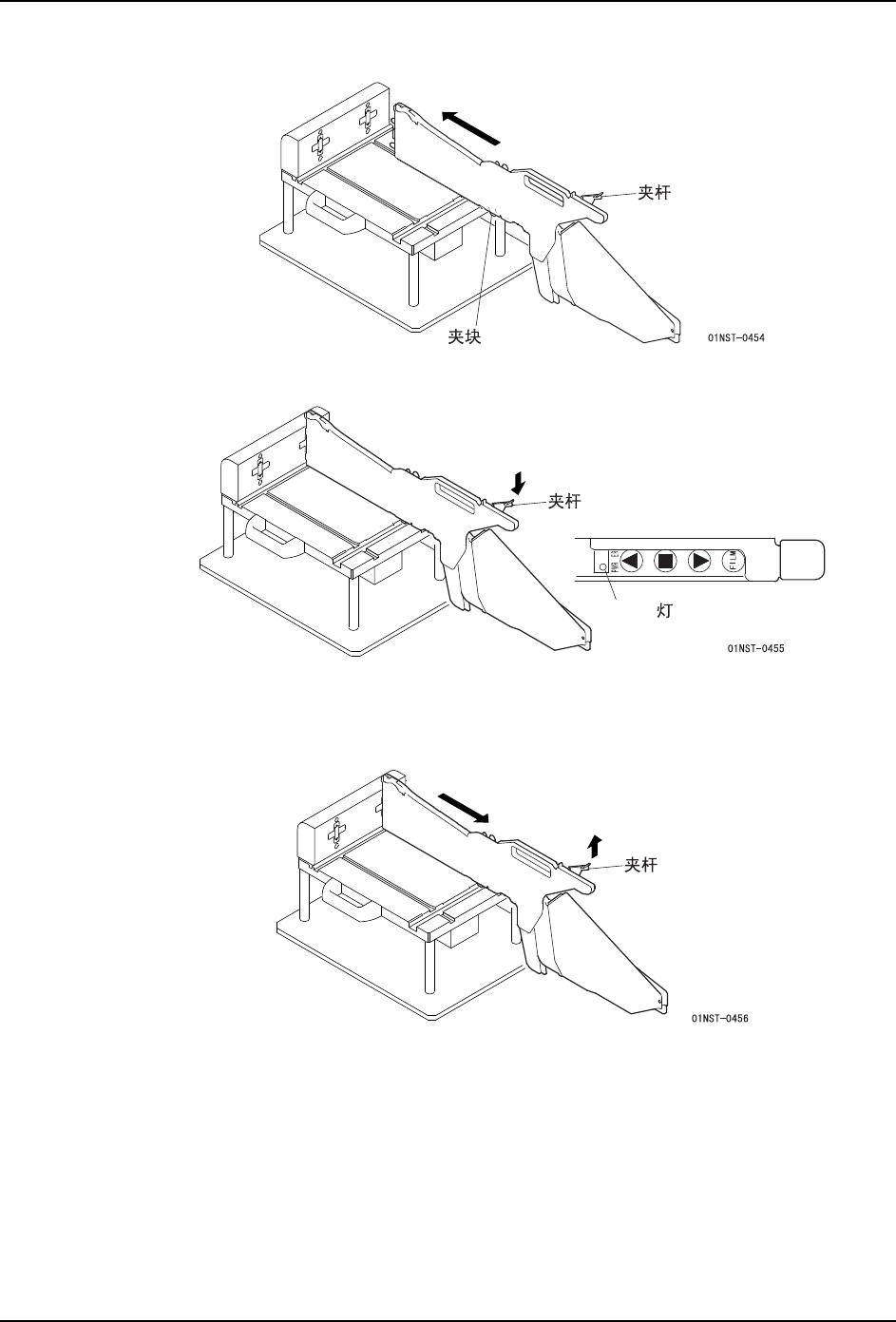

4. 抬起夹杆后夹块会上升，保持此状态将供料器完全插入。
5. 插入后，返回夹杆、锁定供料器。安装供料器后，操作面板的 PWR 灯 ( 绿色 ) 点亮。
備考 : 确认前端部分的定位销和通信插头已确实插入治具侧的销孔和插座内。
注意 : 从料卷安装台取下供料器时，必须在抬起夹杆后拉出供料器。如果不抬起夹杆而强行取下供料
器，有可能引起接插部位的接触不良并损伤供料器内的电路板。
6. 将元件料卷安装到料卷托架上。
a. 短中心销型
PWR
