3.1.3 W12/W12c ～ W104 供料器
首先，将供料器安装到料卷安装台上。
1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。
2. 请确认供料器定位点是否附着了异物或者灰尘。如果有附着物，请通过吹气等方法清
除。
注意 : 上图所示的是 W12/W12c 供料器的料带导盖。
3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。
4. 提起夹杆后夹块会上升，保持此状态将供料器完全插入。返回夹杆后，夹块下降并锁定
供料器。安装供料器后，操作面板的 PWR灯(绿色)点亮。
1;723(
կ఼᭭ᅮԡ⚍
1;7)'5
PWR
3. 安装 QD011-26
44 FUJI 智能供料器手册
備考 : 确认前端部分的定位销和通信插头已确实插入治具侧的销孔和插座内。
注意 : 从料卷安装台取下供料器时，必须在抬起夹杆后拉出供料器。如果不抬起夹杆而强行取下供料
器，有可能引起接插部位的接触不良并损伤供料器内的电路板。
5. 请配合所安装的元件料卷的直径移动料卷托架的中心销。中心销安装孔的位置如图所
示。

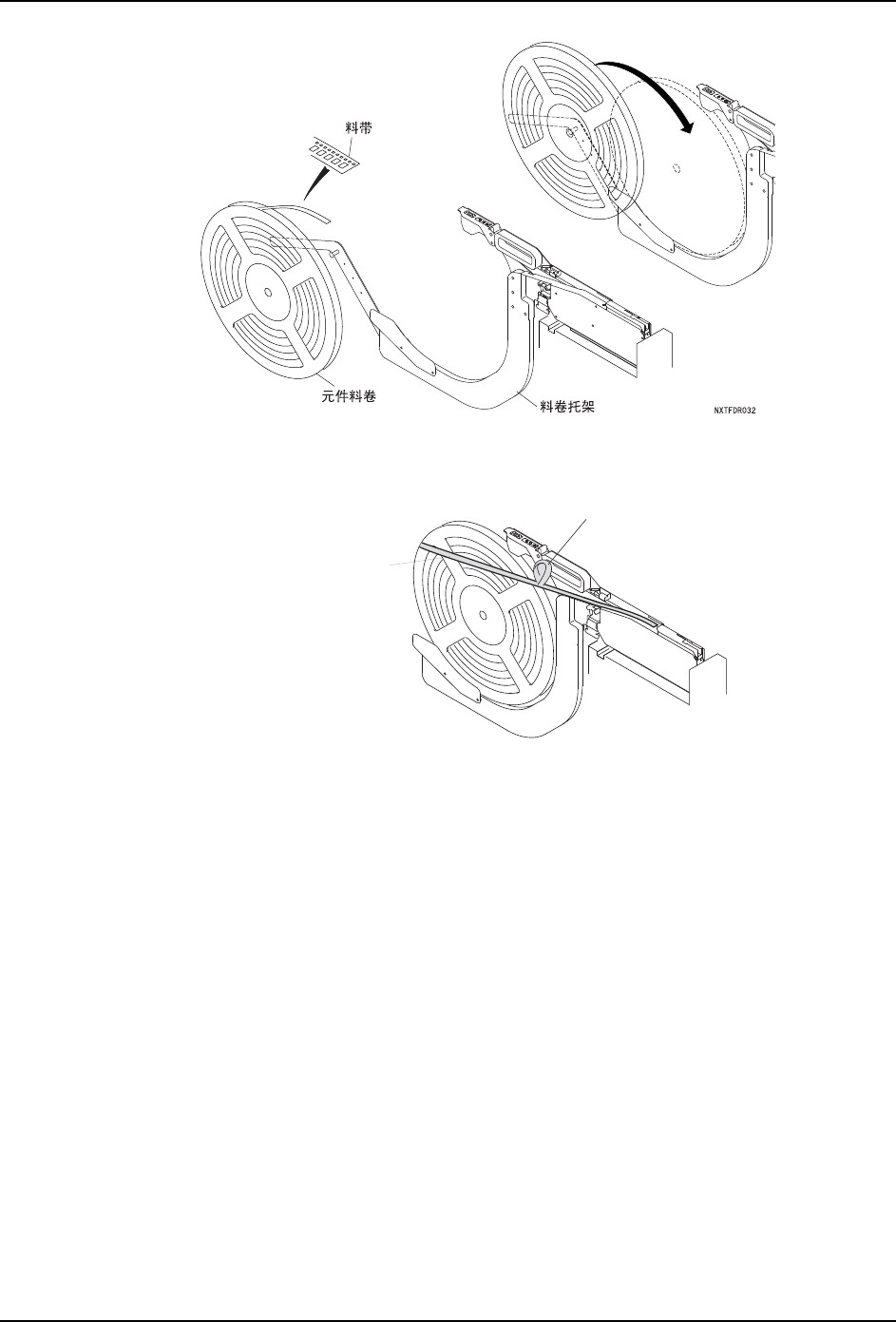

6. 将元件料卷安装到料卷托架上。
1;7)'5
կ఼᭭Ẕᶹ⊏ৄ
կ఼᭭
།ᴚ
中心销
螺丝
（M3-8）
15英寸料卷用
13英寸料卷用
10英寸料卷用
7英寸料卷用
料卷托架
NXTFDR031aS
0.88 Nm
QD011-26 3. 安装
FUJI 智能供料器手册 45
備考 : 进行新旧料带的拼接时，请不要重新卷绕时超过料卷直径。否则存在导致料带脱落和扭曲 , 从
而影响生产的可能性。
将料带穿过料带拼接检测传感器
在附带料带拼接检测传感器的智能供料器上，请将料带穿过料带拼接检测传感器部分的中
间。( 不通过中间时，检测金属用的传感器不能检测金属拼接料带。)
1676
᭭ᏺⱘ㜅㨑
᭭ᏺⱘᡁ᳆
