QD011-26 3. 安装

FUJI 智能供料器手册 25

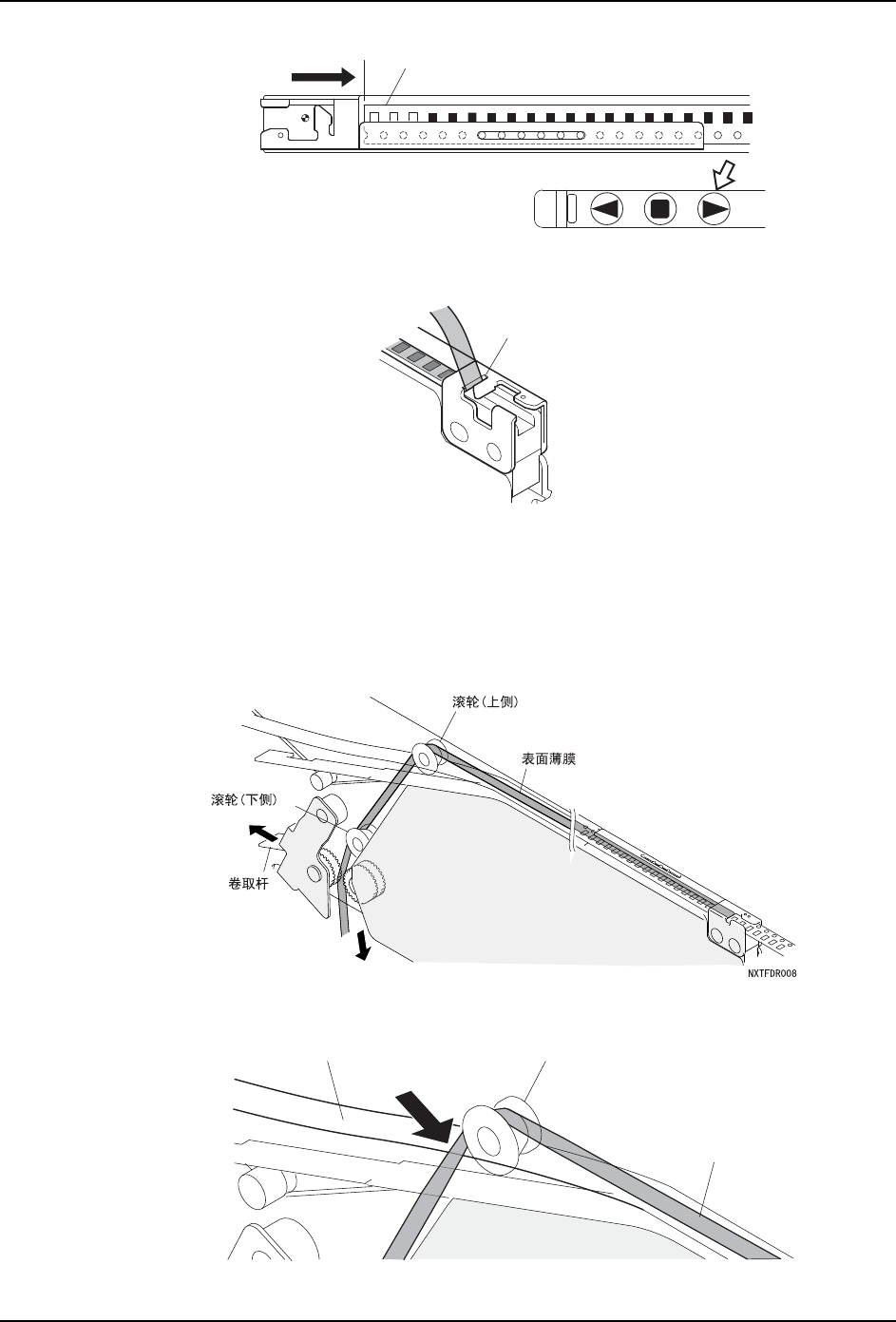

5. 在狭缝部位折返表面薄膜时，请按照以下的步骤进行作业。

a. 按下前进按钮将料带向前方传送。使最初元件移动到件吸取位置前的 1 个间距位置

时，停止传送料带。

b. 剥离表面薄膜后，用剪刀剪断料带。

c. 按下后退按钮，使料带的前端返回下图所示的位置。

Minimold CSP Filter

(55

3:5

167

਌পԡ㕂

᳔߱ܗӊ

3. 安装 QD011-26

26 FUJI 智能供料器手册

d. 使表面薄膜穿过狭缝。

備考 : 之后，卷取表面薄膜、进行最初元件的位置对准。请参照 " 3.1.4 使最初的元件对准吸取位置

的方法 "

卷取表面薄膜

1. 将表面薄膜挂在卷取齿轮上。

備考 : 请保持表面薄膜从料带导盖到滚轮之间不扭曲。

備考 : 请将下图箭头部分所指的表面薄膜的接着面处于外侧。

(55

3:5

167

᭭ᏺ

⣁㓱

167

01NST-2984S

㺞䶘㮺㟒

┐䖤рם

ᯏᑜ

QD011-26 3. 安装

FUJI 智能供料器手册 27

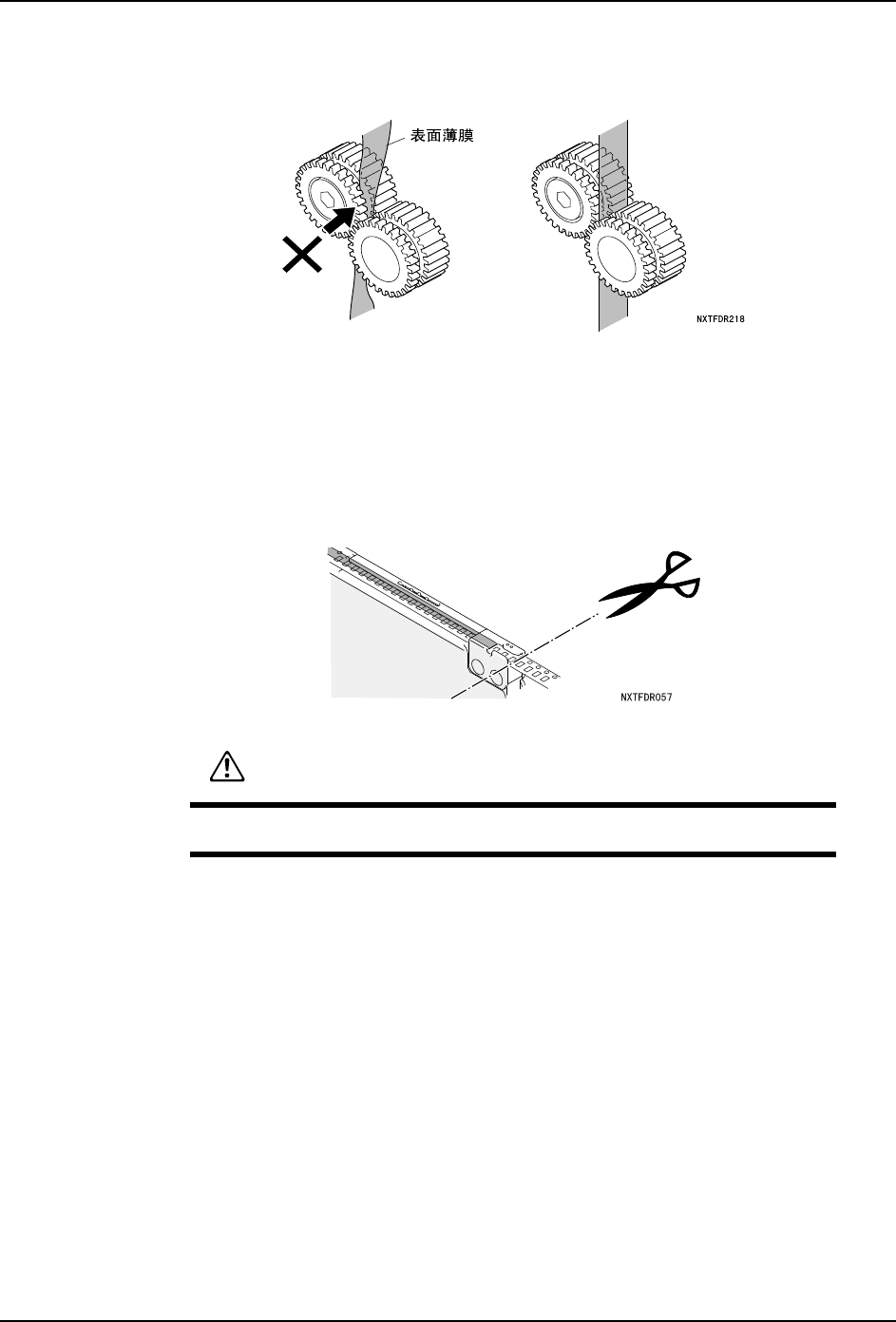

2. 消除表面薄膜的松弛，使卷取齿轮夹住表面薄膜。

注意 : 请注意防止表面薄膜歪扭后嵌入齿轮的沟槽内。

安装料带后的作业

1. 将料带的最初元件移动到吸取位置（请参考 " 3.1.4 使最初的元件对准吸取位置的方法

"）。

2. 最后，用剪刀剪断供料器前端露出的料带。

備考 : 如果在料带下垂过长的状态下将供料器安装到料站托架上，料带有可能与机器吸嘴相干涉、或

者接触到已贴装的元件。

注意

请务必使用剪刀剪断料带。用手撕扯会导致传送动作不良。
