3. 安装 QD011-26 20 FUJI 智能供料器手册 3. 将供料器前端部分挂在料卷安装台 上，将供料器底部的导轨插入安装 台的料槽中。 4. 抬起夹杆后夹块会上升，保持此状 态将供料器完全插入。返回夹杆后 ，夹块下降并锁定 供料器。安装供料器后，操作面板 的 PWR 灯 （绿色）点亮。 備考 : 请确认前端部分的定位 销和通信插头已确实插入治具侧的销孔和 插座内。 注意 : 从料卷安装台取下供料 器时，必须在抬起夹杆后拉出供料…
QD011-26 3. 安装
FUJI 智能供料器手册 19
3. 安装
備考 : 插图内记载的数值 （Nm）为螺丝的紧固转矩。请在安装部件时以此数值拧紧螺丝。
3.1 料带的安装方法
向智能供料器安装料带时，事先确认生产所使用的料带元件的种类是非常重要的。
3.1.1 W8 供料器
安装小型元件 (1005R、0603R、0402R) 的纸料带时，推荐事先在料带升降板上面安装金属
片 （选项）。
首先，将供料器安装到料卷安装台上。
1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。
2. 请确认供料器定位点是否附着了异物或者灰尘。如果有附着物，请通过吹气等方法清
除。
167D6
ഴਭ 㿺Ṳ Ѡᮦ
PM9030x
PM5489x
K5175N
1
1
1M2 x 3
䜞Ԭ
䠇ኔ⡽
ᆿ㻻䠇ኔ⡽ᰬ䈭༽ԛр䜞ԬȾ
ྸ᷒ᡶֵ⭞Ⲻॽ䲃ᶵрᐨ㔅ᆎ൞ᆿ㻻䠇ኔ⡽⭞Ⲻᆊθࡏу䴶㾷ਜཌ༽Ⱦ
ॽ䲃ᶵ
㷰䪿
0.19 Nm
1;723(
3. 安装 QD011-26
20 FUJI 智能供料器手册
3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。
4. 抬起夹杆后夹块会上升，保持此状态将供料器完全插入。返回夹杆后，夹块下降并锁定
供料器。安装供料器后，操作面板的 PWR 灯 （绿色）点亮。
備考 : 请确认前端部分的定位销和通信插头已确实插入治具侧的销孔和插座内。
注意 : 从料卷安装台取下供料器时，必须在抬起夹杆后拉出供料器。如果不抬起夹杆而强行取下供料
器，有可能引起接插部位的接触不良并损伤供料器内的电路板。

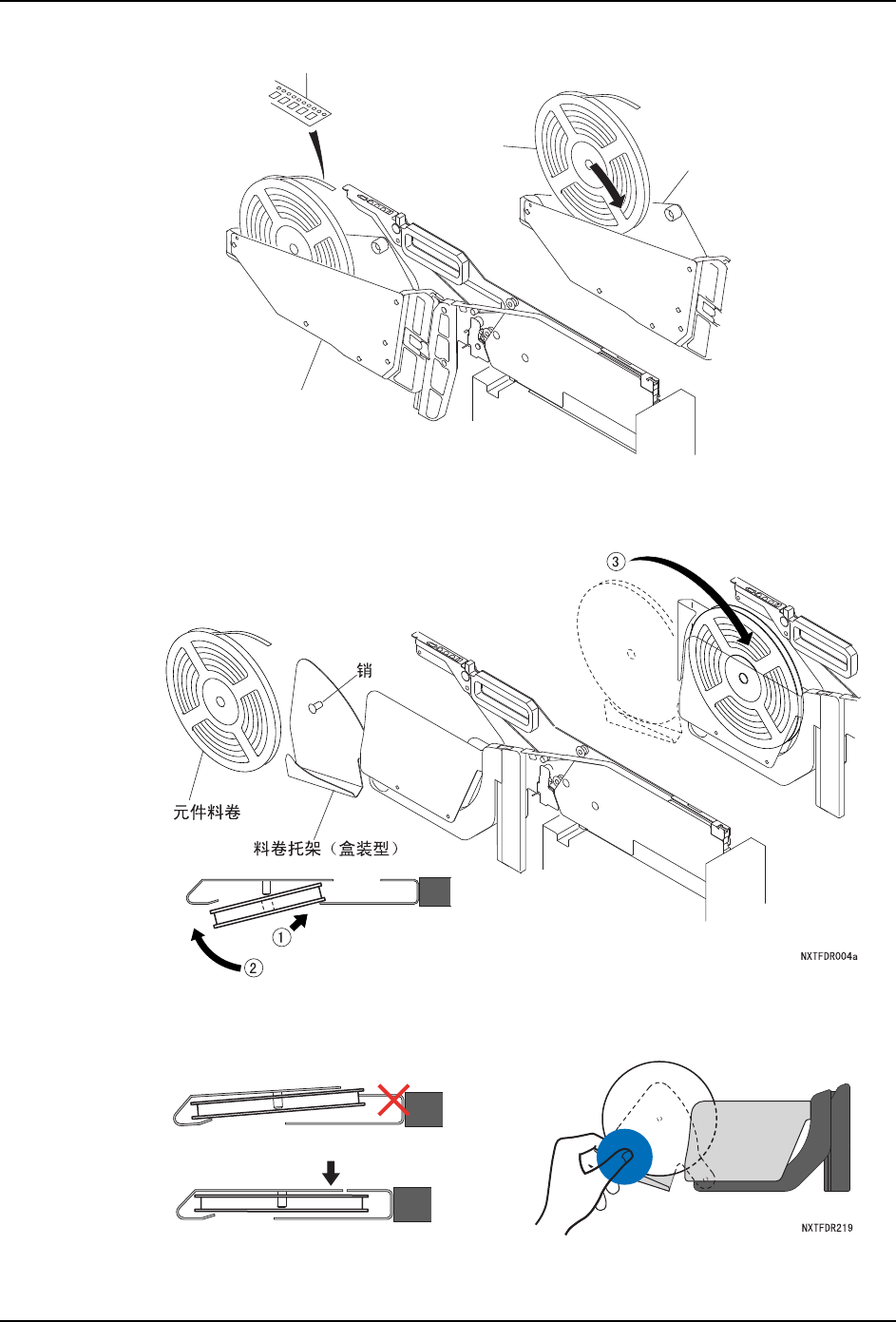

5. 将元件料卷安装到料卷托架上。
կ఼᭭ᅮԡ⚍
1;7)'5
1;7)'5E
།ᴚ
QD011-26 3. 安装
FUJI 智能供料器手册 21
備考 : 安装到盒装型的料卷托架上时，将销穿过元件料卷的孔。
備考 : 在关闭已打开的料卷托架时，如下图所示抓住托架关闭、可以向元件料卷施加箭头方向的力，
能够防止卡住料卷。但是当抓取料卷托架的位置过低时有可能夹住手指，请注意。
備考 : 进行新旧料带的拼接时，请不要在重新卷绕时超过料卷直径。否则存在导致料带脱落 , 扭曲和
᭭ोᠬᶊ
Ⲧ㺙ൟ
01NST-0287
᭭ᏺ
ܗӊ᭭ो
Փܗӊ᭭ो䕏䕏ഄ⺄ࠄջᵓˈ
Փ݊ᦦܹⲦݙDŽ
ջᵓ
