2. 供料器本体 QD011-26
18 FUJI 智能供料器手册
c. 后退按钮
·在料带传送过度或者需要使先送出的元件返回料带导盖内时，按下该按钮使料带
后退。料带只按照所设定的送料间距后退。如果持续按住该按钮，将变为连续高
速旋转模式、使料带高速后退。
d. LED 灯
·PWR （绿色）：接通电源时保持亮灯状态。
·ERR （红色）：发生料带传送不良时亮灯。
e. 送料间距设定开关
·根据所安装的料带设定送料间距。分为按钮型和滑动型两种类型。
f. 表面薄膜传送按钮 （仅限于 W04b/W04f、W08b/W08c/W08f）
·在按住该按钮期间执行表面薄膜的卷取动作。表面薄膜张力传感器 ON 时不执行动
作。
g. 料带传送速度切换开关 （仅限于 W04b/W04f、W08b/W08c/W08f）
·可以将料带的传送速度切换为标准 (H) 或者低速 (L)。
仅当元件的姿势不稳定、发生吸取不良时才切换到低速 (L)。由于传送速度仅相当
于标准模式的 1/2，所以产能会下降。
h. 料带种类切换开关 （仅限于 W04b、W08b）
·可以对应所安装的料带种类，切换到纸料带 (P) 或者压纹式料带 (E)。
但是，在 NXT V5.07 或更高版本、XPF V1.31 或更高版本、以及在 AIMEX 上运转
时，此开关变为无效。
QD011-26 3. 安装
FUJI 智能供料器手册 19
3. 安装
備考 : 插图内记载的数值 （Nm）为螺丝的紧固转矩。请在安装部件时以此数值拧紧螺丝。
3.1 料带的安装方法
向智能供料器安装料带时，事先确认生产所使用的料带元件的种类是非常重要的。
3.1.1 W8 供料器

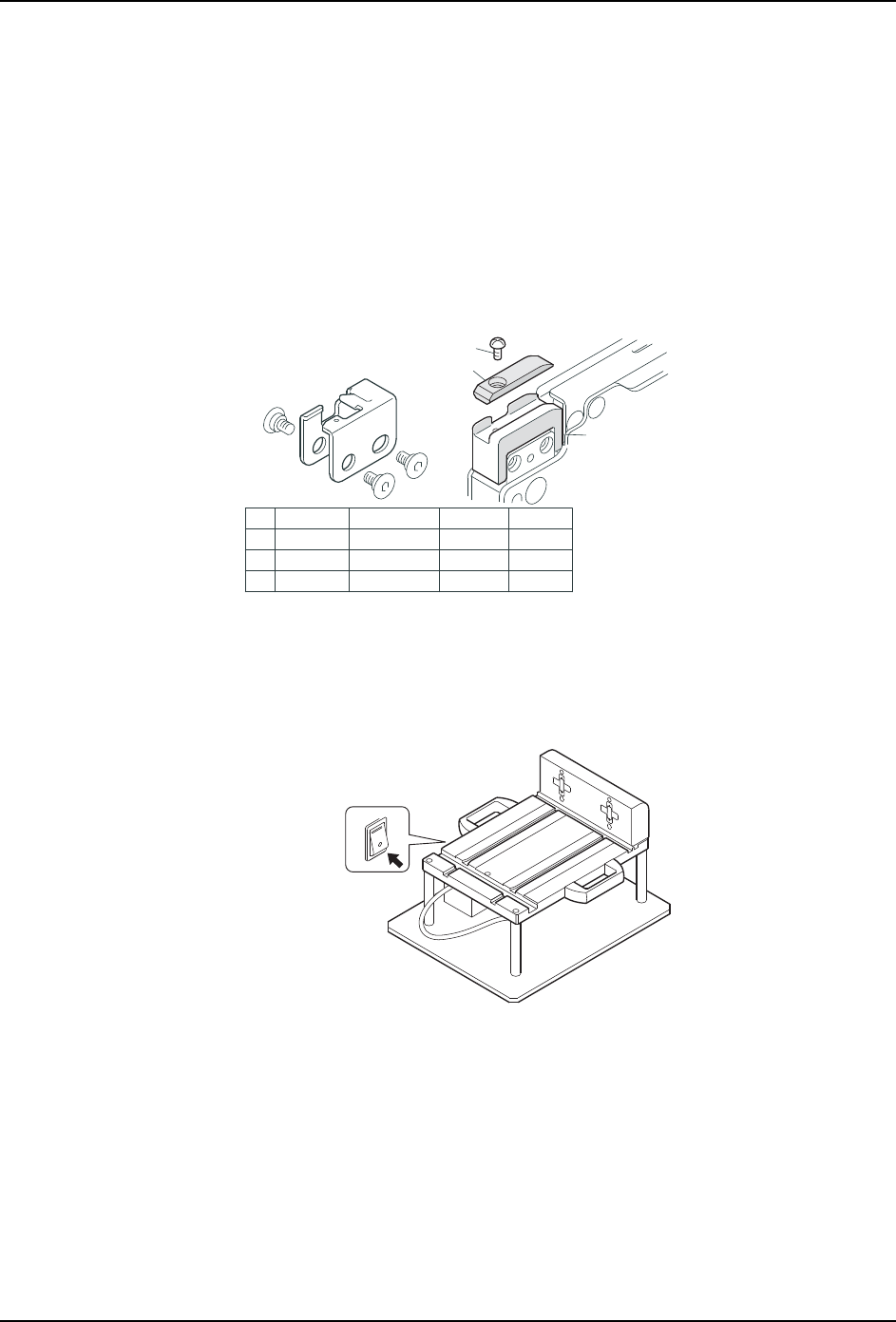

安装小型元件 (1005R、0603R、0402R) 的纸料带时，推荐事先在料带升降板上面安装金属
片 （选项）。
首先，将供料器安装到料卷安装台上。
1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。
2. 请确认供料器定位点是否附着了异物或者灰尘。如果有附着物，请通过吹气等方法清
除。
167D6
ഴਭ 㿺Ṳ Ѡᮦ
PM9030x
PM5489x
K5175N
1
1
1M2 x 3
䜞Ԭ
䠇ኔ⡽
ᆿ㻻䠇ኔ⡽ᰬ䈭༽ԛр䜞ԬȾ
ྸ᷒ᡶֵ⭞Ⲻॽ䲃ᶵрᐨ㔅ᆎ൞ᆿ㻻䠇ኔ⡽⭞Ⲻᆊθࡏу䴶㾷ਜཌ༽Ⱦ
ॽ䲃ᶵ
㷰䪿
0.19 Nm
1;723(
3. 安装 QD011-26
20 FUJI 智能供料器手册

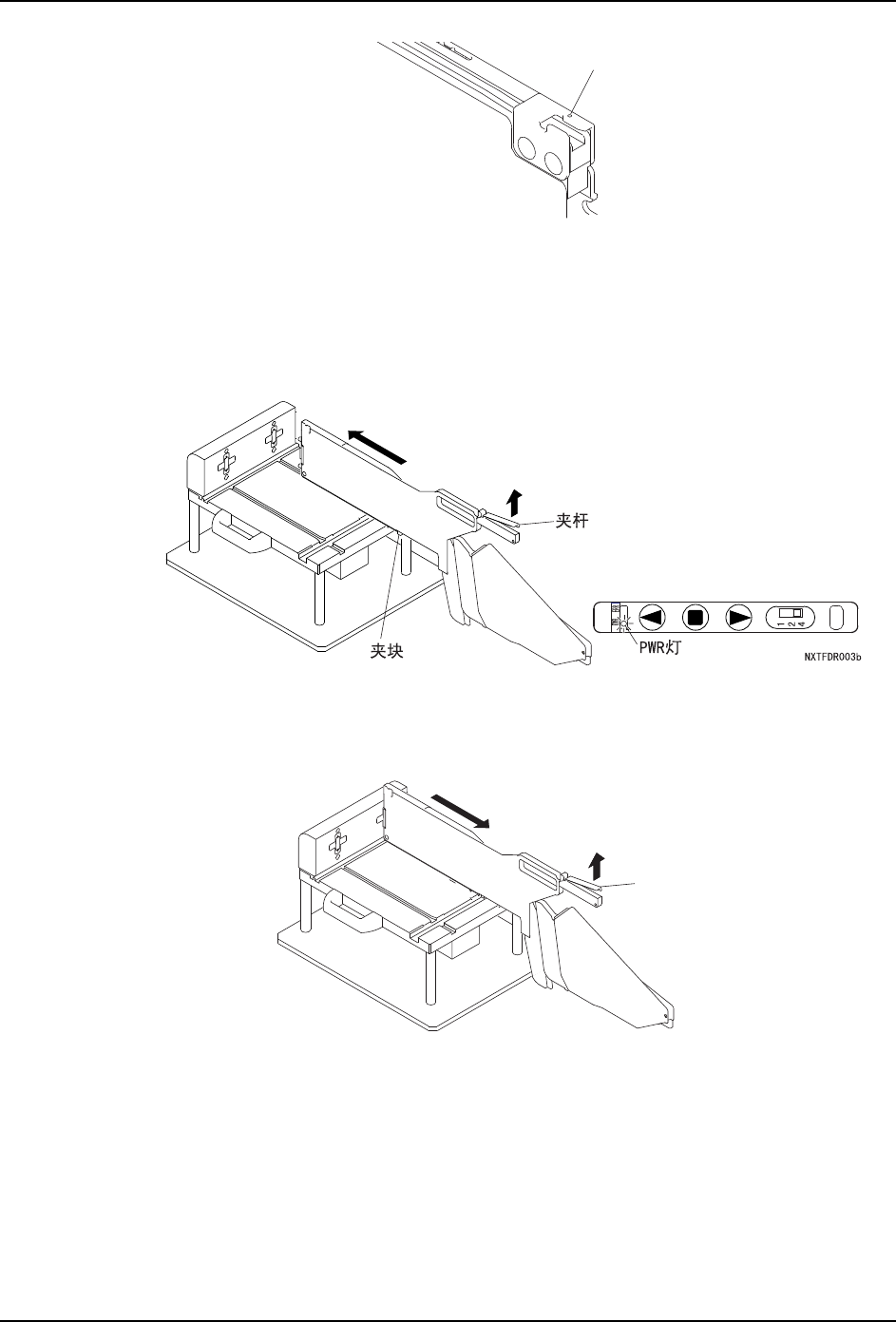

3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。
4. 抬起夹杆后夹块会上升，保持此状态将供料器完全插入。返回夹杆后，夹块下降并锁定
供料器。安装供料器后，操作面板的 PWR 灯 （绿色）点亮。
備考 : 请确认前端部分的定位销和通信插头已确实插入治具侧的销孔和插座内。
注意 : 从料卷安装台取下供料器时，必须在抬起夹杆后拉出供料器。如果不抬起夹杆而强行取下供料
器，有可能引起接插部位的接触不良并损伤供料器内的电路板。
5. 将元件料卷安装到料卷托架上。
կ఼᭭ᅮԡ⚍
1;7)'5
1;7)'5E
།ᴚ
