5.2.8 调整表面薄膜卷取力 (W16/W16c 以上 )
根据表面薄膜的材质和厚度，出厂时的调整状态有可能产生卷取力不足的情况。在 W16 以
上的供料器中，如果表面薄膜没有被剥离而发生了吸取不良时，请调整卷取力。
NXTFDR251a
W16/W16c, W24/W24c
5.0mm
6.0mm
W32/W32c～ W56/W56c, W104 W72, W88
0.5mm
0.5mm 1.5mm
5.0mm 6.0mm 6.0mm 7.0mm
卷取力增加约20% 卷取力增加约30% 卷取力增加约10%
W16/W16c, W24/W24c W32/W32c～ W56/W56c, W104 W72, W88

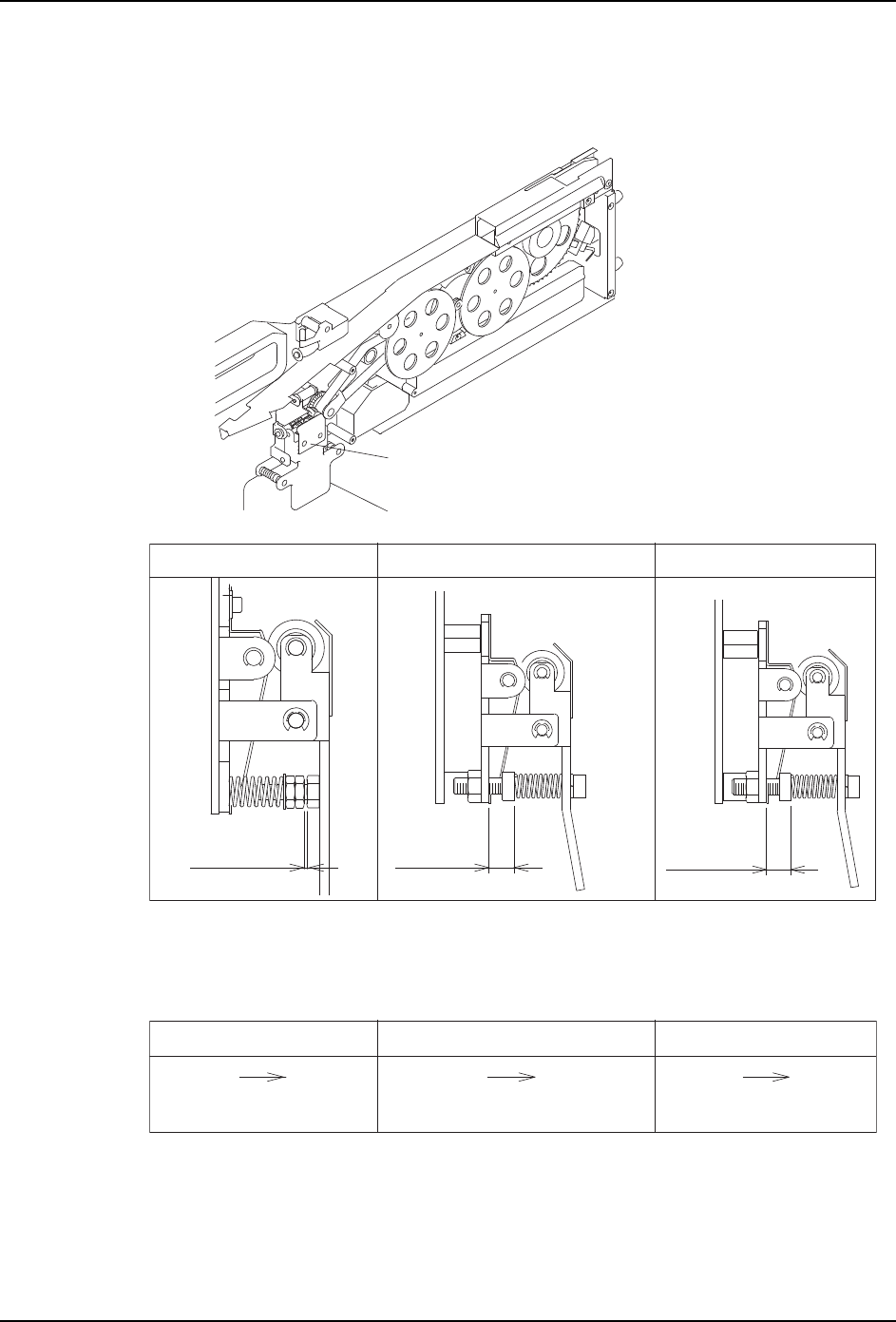

表面薄膜卷取部位
拉杆
上記寸法は、各フィーダ出荷時の調整値です。
カバーテープ巻取り不良が発生する場合、レバーの左右にある調整ナットを回して
巻取り力を調整してください。
以下记述调整参考值。
上述尺寸是各供料器出厂时的调整值。
发生表面薄膜卷取不良时，请旋转位于拉杆左右的调整螺母调整卷取力。
5. 故障排除 QD011-26
118 FUJI 智能供料器手册
5.3 设定低速料带传送模式
即使供料器本体没有问题，所使用的料带也有可能引起元件姿势不稳定、导致发生吸取不
良。
此时，请将 FUJI 智能供料器设定为低速料带传送模式。料带传送变为低速后，料带内元件
的姿势和行动会稳定，从而减少吸取不良。
備考 : 与使用一般的供料器相比，使用设定为低速料带传送模式的供料器时的产能会降低。
此处说明通过设置在供料器上的开关的设定方法，通过 Job 的设定将料带传送的速度变成
低速时，请参照 "3.6 料带传送间距和传送速度的设定 "
5.3.1 切换料带传送模式 （W8、W12/W12c 以上）
切换料带传送模式之前，请从机器本体上取下供料器。并拆下侧面盖板。
1. 拆下电路板盖罩。
2. 将滑动开关切换到 “6”，设定为低速模式。
備考 : 请勿变更滑动开关 “6” 以外的设定。
3. 完成设定后，安装电路板盖罩。
NXTFDR069aS
电路板盖罩
0.29Nm
167
⒥ࡼᓔ݇6
NjONnjԢ䗳ᓣ
NjOFFnjϔ㠀ᓣ
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
QD011-26 5. 故障排除
FUJI 智能供料器手册 119
粘贴识别用贴纸
将供料器设定为低速料带传送模式后，请在显著位置粘贴识别用贴纸。
上图是在夹杆上粘贴黑色圆形贴纸的例子。向您推荐的粘贴位置是在供料器安装到机器上
也可以确认的位置。
5.3.2 切换料带传送模式 （W04b/W04f、W08b/W08c/W08f）
请将操作面板的料带传送速度切换开关设定在低速 （L）侧。
167
䆚߿⫼䌈㒌
01NST-0452bS
ＥＲＲ
ＰＷＲ
(W04b/W04f, W08b/W08c/W08f)
滑动开关类型
前进按钮
原点对准按钮
后退按钮
表面薄膜传送按钮
送料间距设定开关
料带传送速度切换开关
料带种类切换开关
LED灯
