3. 安装 QD011-26
32 FUJI 智能供料器手册
将料带穿过料带拼接检测传感器
在附带料带拼接检测传感器的智能供料器上，请将料带穿过料带拼接检测传感器部分的中
间。( 不通过中间时，检测金属用的传感器不能检测金属拼接料带。)
W08c/W08f 供料器的时候
①料带
② 拼接检测传感器
01NST-0371a
ձ
ղ
QD011-26 3. 安装
FUJI 智能供料器手册 33
将料带穿过料带导盖
按照下图所示将料带穿过料带导盖。
此后、表面薄膜在料带导盖的开口部位折返和在狭缝部位折返这两种情况下的 W04b/W04f
和 W08b/W08c/W08f 供料器的作业步骤是不同的。
01NST-0780dS
ᯏᑜᤲỶ⎁䜞փ
ᯏᑜᤲỶ⎁䜞փ
W04f
W04b, W08b
W08c
W08f
⣁㓱
ৃҹᇚ㸼䴶㭘㝰ⱘ⣁㓱ᡬ䖨
Ўϔ⾡䰆ᇬᇍㄪDŽ
ᓔষ䚼ԡ
01NST-0458a
ϔ㠀ᚙމϟ䇋䞛⫼>ᓔষ䚼ԡᡬ䖨@ⱘᅝ㺙ᮍᓣDŽ
⬅Ѣ㒌᭭ᏺⱘ㉝ǃᇬㄝॳ㗠乥㐕থ⫳পϡ㡃ᯊˈ
䞛⫼>⣁㓱䚼ԡᡬ䖨@ⱘᅝ㺙ᮍᓣˈᑊ⹂䅸প⥛DŽ
䖯㸠᭭ᏺᣐᯊᖙ乏䞛⫼>ᓔষ䚼ԡᡬ䖨@ⱘᅝ㺙ᮍᓣˈϡ㽕䞛⫼
>⣁㓱䚼ԡᡬ䖨@ⱘᅝ㺙ᮍᓣDŽ
3. 安装 QD011-26
34 FUJI 智能供料器手册

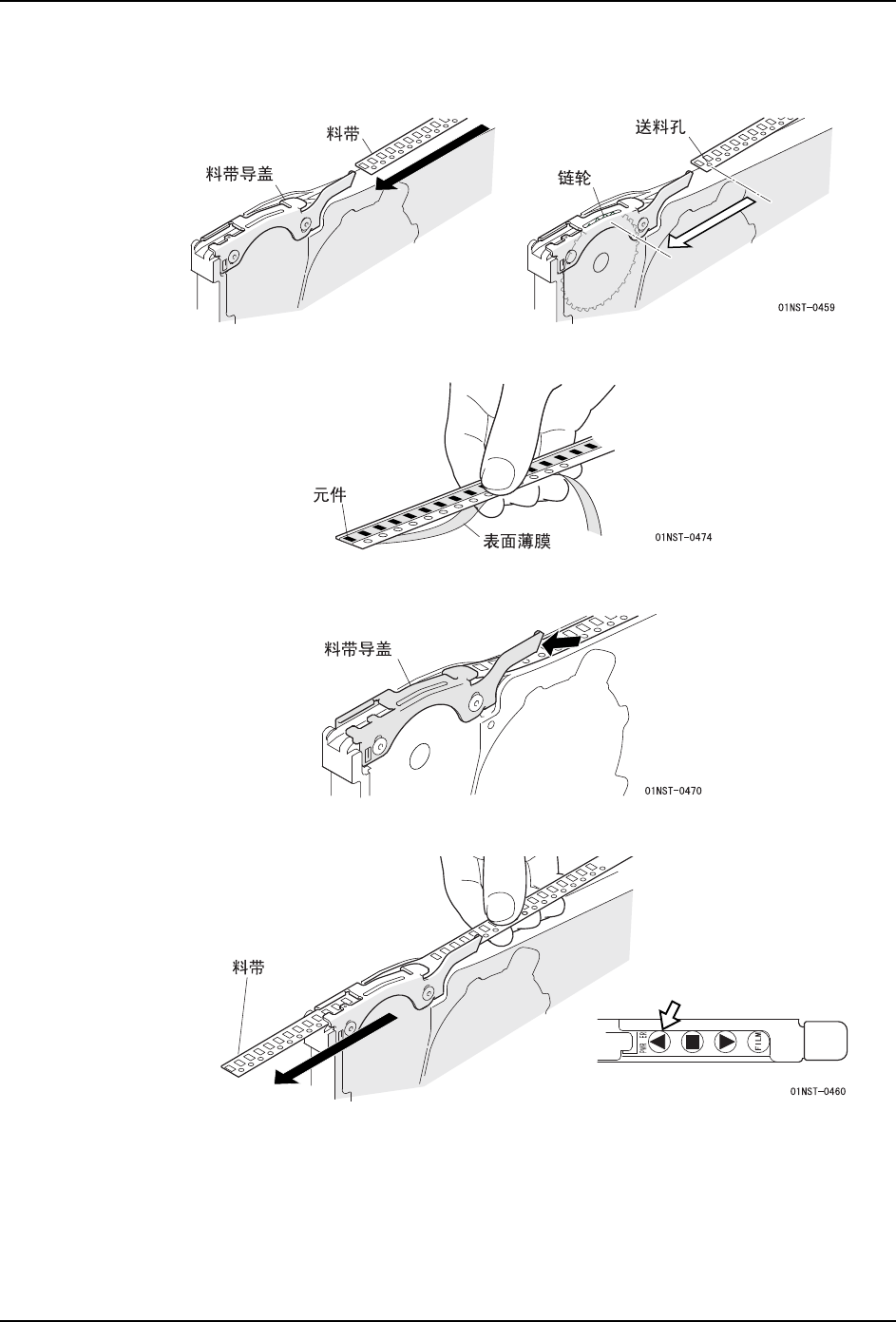

a. 在料带导盖的开口部位折返表面薄膜时 （W08b/W08c/W08f）
1. 将前进后的料带插入料带导盖的下面，使料带的送料孔挂住链轮齿部。
備考 : 在安装已使用了的元件料卷时，请将表面薄膜折叠后进行作业。
備考 : 抬起料带导盖会使料带容易通过。
2. 按下操作面板的前进按钮，使料带前进。手持料带可以方便作业。
