3. 安装 QD011-26 76 FUJI 智能供料器手册 3.8.3 料站托架端的安装条件 向托架端安装各种供料器时的安 装条件请参考下表。 ＜ NXT 系列 /AIM/AIMEX 系列 ＞ 備考 : ○ 表示可以搭载各供料器的托架端的 料槽位置。另外、括号内的数字是 NXT M3(S) 模组的情况。 △只对应 AIM/AIMEX 系列 。 料槽 No. W04b W04f W08b W08c W08f W8 W12 W16 W24…

100%1 / 133
QD011-26 3. 安装
FUJI 智能供料器手册 75
＜ XPF 标准供料托架＞
＜ XPF 附带料斗的供料托架＞

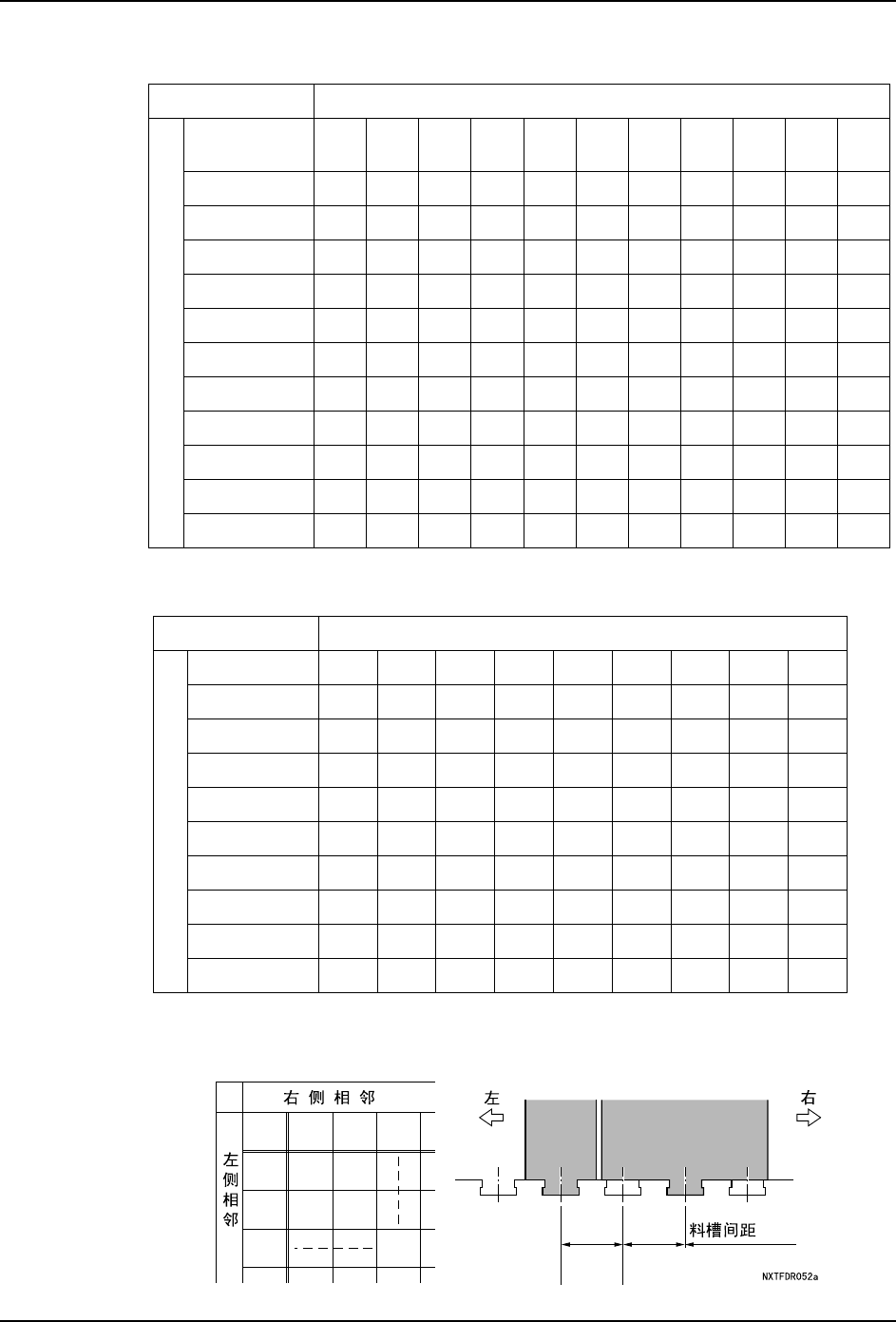

表的使用方法例举
在 W16 供料器的右侧安装了 W24 供料器的情况下 （从操作者侧看）
供料器搭载表 右 侧 相 邻
供料器种类 W8
7"
W8
13"
W12
7"
W12
15"
W16 W24 W32 W44 W56 W72 W88
W8 7" 1P2P1P2P2P2P2P3P3P3P4P
W8 13" 2P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P
左 W12 7" 1P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P
侧 W12 15" 2P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P
相 W16 2P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P
邻 W24 2P 2P 2P 2P 2P 3P 3P 3P 3P 4P 4P
W32 2P2P2P3P3P3P3P3P4P4P5P
W44 3P3P3P3P3P3P3P4P4P5P5P
W56 3P3P3P3P3P4P4P4P5P5P6P
W72 4P4P4P4P4P4P4P5P5P6P6P
W88 4P4P4P4P4P5P5P5P6P6P7P
供料器搭载表 右侧相邻
供料器种类 W8 W12 W16 W24 W32 W44 W56 W72 W88
W8 1P 1P 2P 2P 2P 2P 3P 3P 4P
W12 1P2P2P2P2P2P3P4P4P
左 W16 2P 2P 2P 2P 2P 3P 3P 4P 4P
侧 W24 2P 2P 2P 2P 3P 3P 3P 4P 4P
相 W32 2P 2P 3P 3P 3P 3P 4P 4P 5P
邻 W44 3P 3P 3P 3P 3P 4P 4P 5P 5P
W56 3P3P3P4P4P4P4P5P5P
W72 3P4P4P4P4P5P5P5P6P
W88 4P4P4P5P5P5P5P6P6P
W24
W16
2P
W24
W16
2P
3. 安装 QD011-26
76 FUJI 智能供料器手册
3.8.3 料站托架端的安装条件
向托架端安装各种供料器时的安装条件请参考下表。
＜ NXT 系列 /AIM/AIMEX 系列＞
備考 : ○表示可以搭载各供料器的托架端的料槽位置。另外、括号内的数字是 NXT M3(S) 模组的情况。
△只对应 AIM/AIMEX 系列。
料槽 No. W04b
W04f
W08b
W08c
W08f
W8 W12 W16 W24 W32 W44 W56 W72 W88 W104
1○○○
2○○○
托架左端 3 ○ ○
4○○
5 ○○
6
:
:
40(15)
托架右端 41(16) ○ ○
42(17) △ ○
43(18) △ ○ ○
44(19) ○ ○ ○ ○
45(20) ○ ○ ○
QD011-26 3. 安装
FUJI 智能供料器手册 77
＜ XPF ＞
備考 : ○表示可以搭载各供料器的托架端的料槽位置。
料站 No. W8 W1
2
W1
6
W24 W3
2
W4
4
W5
6
W7
2
W8
8
1○○
2○○○
托架左端 3 ○ ○ ○
4○
5
:
:
46
托架右端 47 ○ ○
48 ○ ○
49 ○ ○ ○
50 ○ ○
