FUJI 智能供料器使用手册.pdf - 第74页
3. 安装 QD011-26 64 FUJI 智能供料器手册 2. 从卷取齿轮上取下表面薄膜。 3. 将料带卷入料卷内。 注意 请不要强行拉拽料带。会 导致供料器故障。 01NST -1753 01NST -1754
QD011-26 3. 安装
FUJI 智能供料器手册 63
3.5 从供料器上卸下元件料卷
此处，说明将用完或使用到一半的元件料卷从供料器上卸下的步骤。从供料器上卸下元件
料卷时，需要料卷置放台或供料器检查治具。

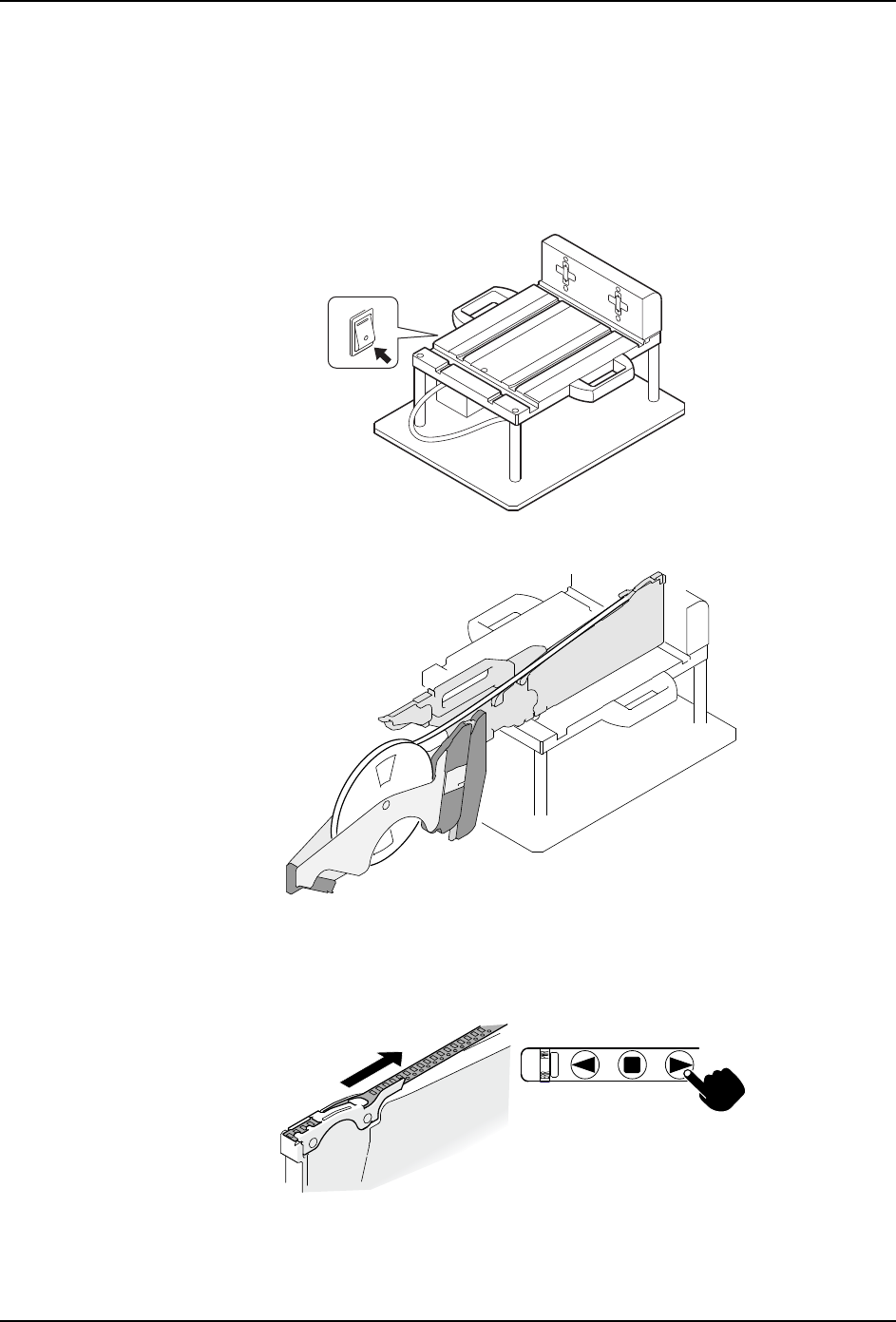

3.5.1 首先，将供料器安装到料卷置放台上。
1. 请准备料卷置放台 （或者供料器检查治具），接通电源。
2. 将供料器安装到料卷置放台 （或者供料器检查治具）上。
3.5.2 卸下元件料卷
1. 请按下操作面板的后退按钮，使料带后退。
1;723(
01NST-1751
01NST-1752
3. 安装 QD011-26
64 FUJI 智能供料器手册
2. 从卷取齿轮上取下表面薄膜。
3. 将料带卷入料卷内。
注意
请不要强行拉拽料带。会导致供料器故障。
01NST-1753
01NST-1754
QD011-26 3. 安装
FUJI 智能供料器手册 65

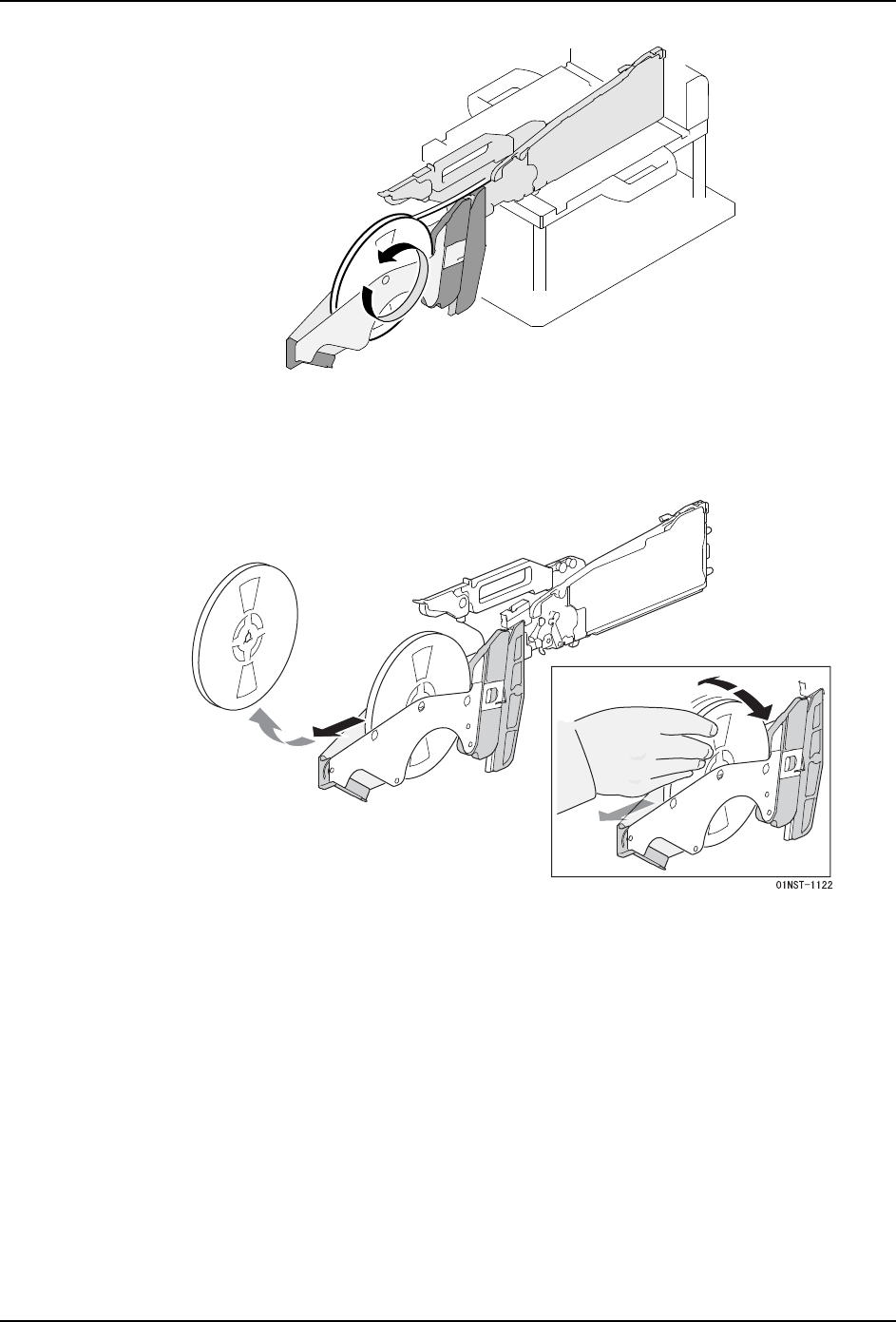

4. 从料卷托架上卸下元件料卷。
備考 : 从短中心销型的料卷托架上拆下元件料卷的时候，请水平地拉出料卷然后取出。使料卷偏向右
侧或左侧，能够很容易地取出。
01NST-1755
