4. 维修保养 QD011-26
98 FUJI 智能供料器手册

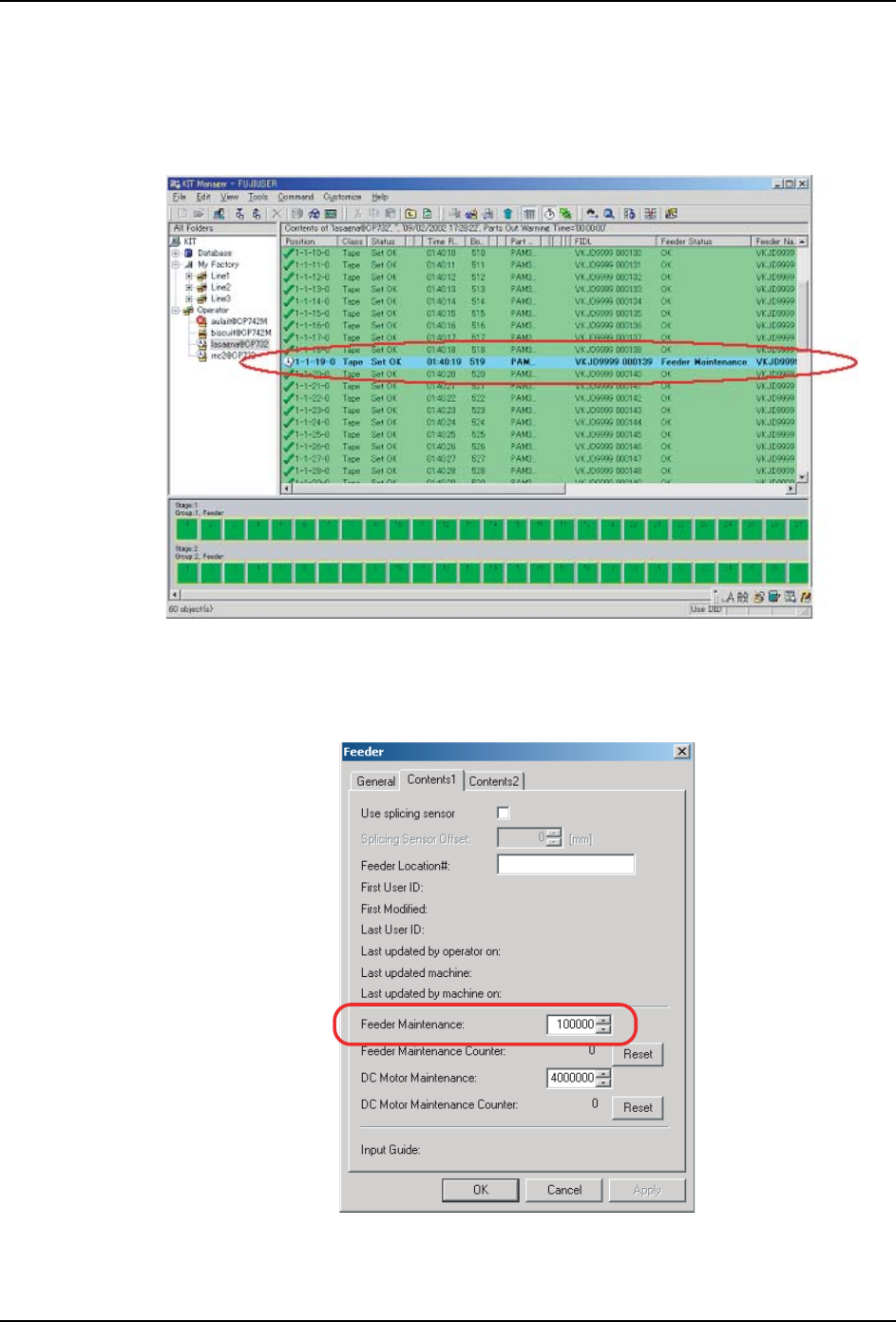

4.2.6 来自 Fujitrax Verifier 的加油请求
在 Fujitrax Verifier 的数据库中储存了在生产现场被登录的所有供料器的使用状况，并
以此信息为基础在画面中以淡蓝色显示需要进行维修保养的供料器。出现以下的画面时 ,
请向对象供料器加油。
備考 : 请预先按照以下内容编辑 KIT Manager 的供料器数据。
[Feeder Maintenance]:2000000 ( 输入 )Shot
如果没有正确输入数据 , 会在错误的时期发出加油请求。
有关 Fujitrax Verifier 的详细操作方法，请参照 Fujitrax Verifier 用户手册 「3.Kit
Manager 的操作」。
1;7)'5
1;7)'5
QD011-26 4. 维修保养
FUJI 智能供料器手册 99
4.3 更换损耗品
4.3.1 熔丝
工具
六角扳手、十字螺丝刀、镊子
作业者
维修保养人员
更换方法
在更换熔丝之前，请从机器本体上取下供料器。

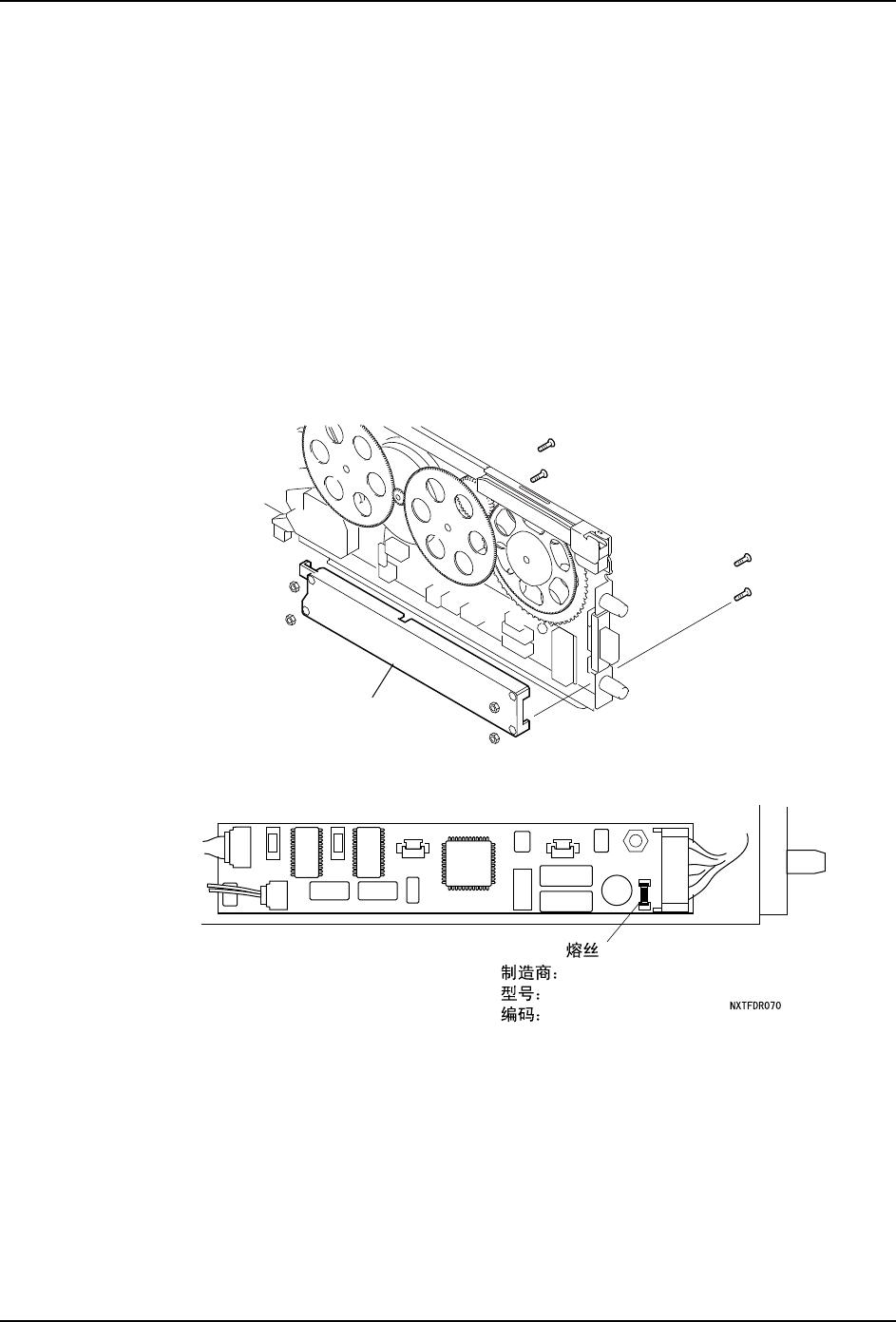

W8、W12/W12c 以上供料器的情况下
1. 拆下供料器的侧面盖板，并拆下电路板的盖罩。
2. 使用镊子取出熔丝进行更换。
NXTFDR069aS
电路板盖罩
0.29Nm
Littelfuse
045303.5MR
H2001F
4. 维修保养 QD011-26
100 FUJI 智能供料器手册

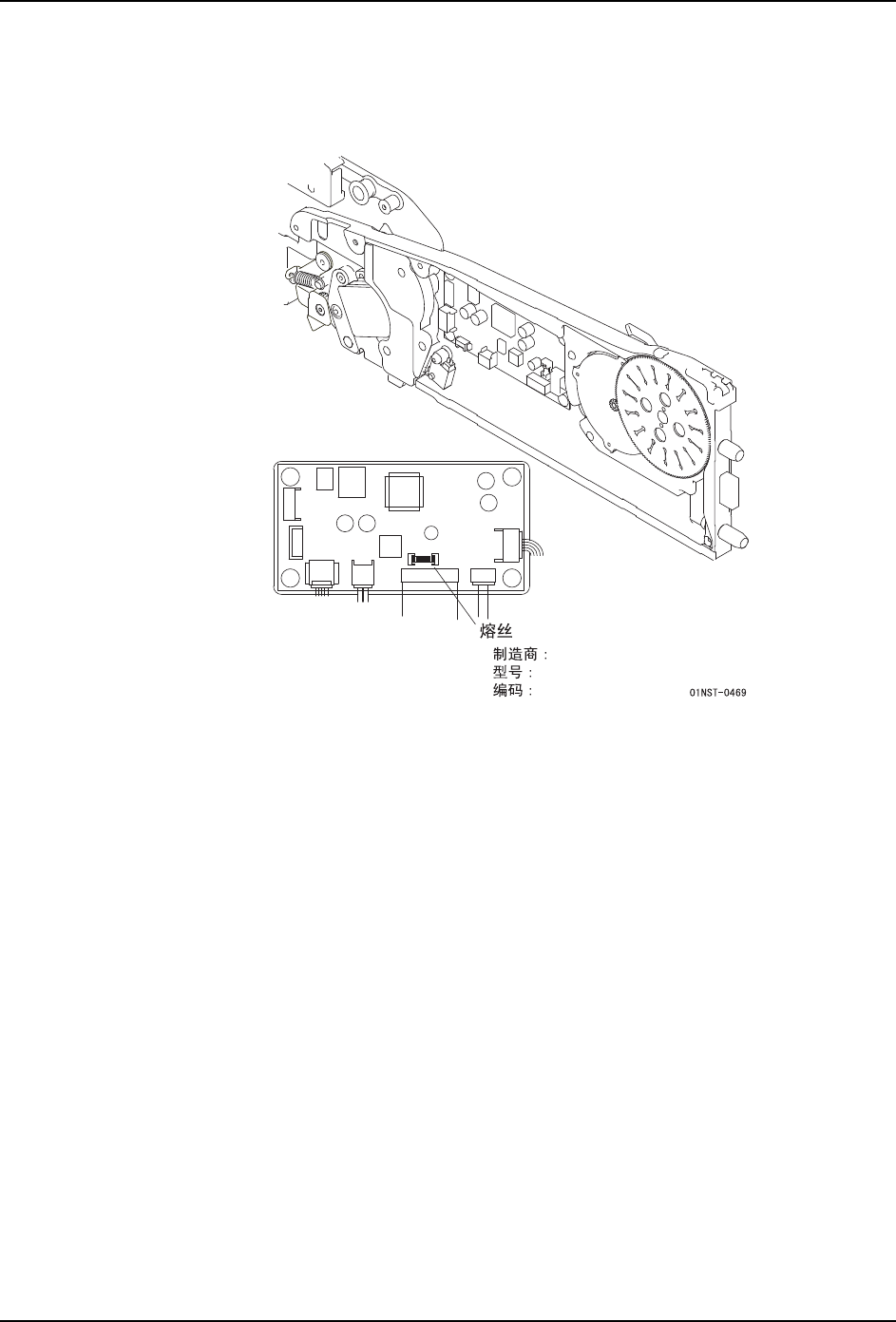

W04b/W04f、W08b/W08c/W08f 供料器的情况下
1. 拆下侧面盖板。拆除方法请参照 " 4.2.4 拆除 / 安装侧面盖板 "。
2. 使用镊子取出熔丝进行更换。
3. 安装侧面盖板。
Littelfuse
045303.5MR
H2001F
