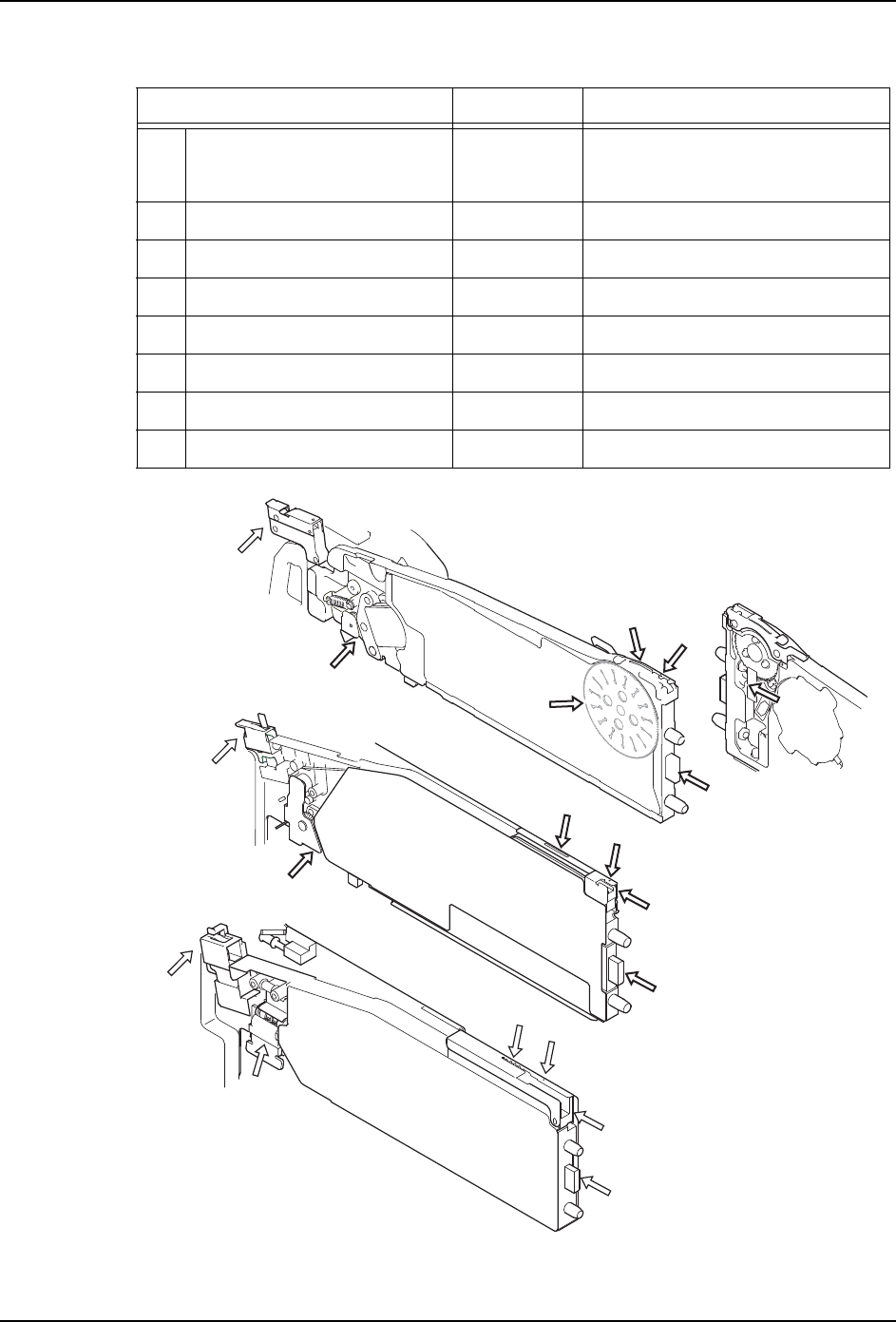

4.1.7 清扫部位一览
清扫部位 清扫方法 周期
1 供料器定位点 吹气 每 24 小时
或者发生供料器定位点读取错误
时
2 料带升降板 （仅 W8） 吹气 每 24 小时
3 料带导盖 吹气 每 24 小时
4 链轮 吹气 每 24 小时或者动作异常时
5 通信插头 吹气 每个月
6 表面薄膜卷取部位 吹气 每个月
7 料带传送齿轮周围 吹气 每个月
8 料带拼接检测传感器部位 吹气 每 24 小时或者动作异常时
6
6
7
7
3, 4
3, 4
1
1
2
5
5
W8
W04b, W08b/W08c/W08f
3, 4
1
5
W12/W12cԛр
2
6
8
8
8
NXTFDR041d
QD011-26 4. 维修保养
FUJI 智能供料器手册 87
4.2 加油
在对供料器加油之前，请从机器本体上取下供料器。并拆除供料器的侧面盖板。
4.2.1 作业者
维修保养人员
4.2.2 准备物品
4.2.3 加油方法

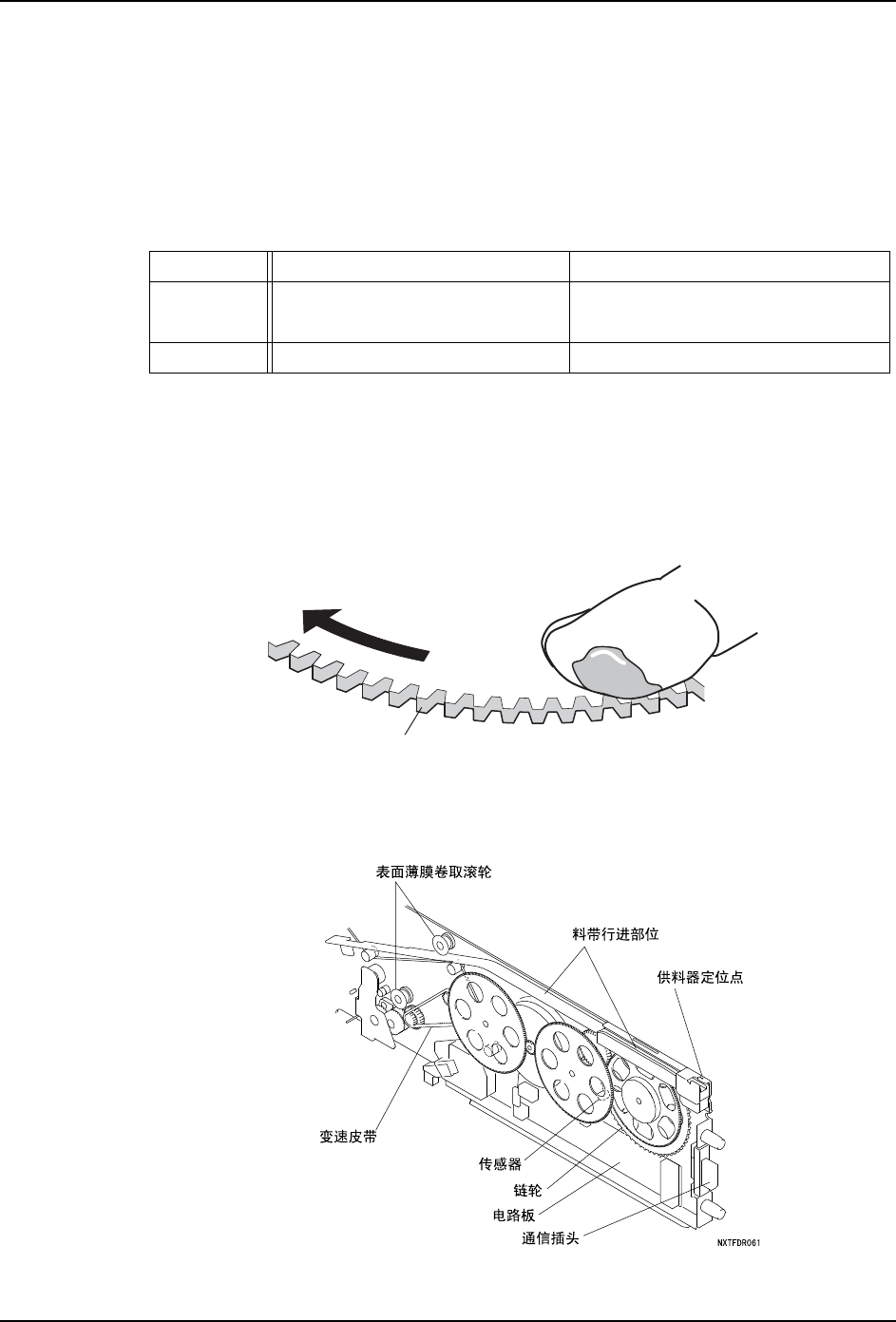

1. 在加油之前请对供料器本体内轻轻吹气。如果齿轮的齿间有异物，请仔细除去。
2. 用手指蘸取润滑油后薄薄地涂敷在加油部位。加油部位请参照 " 4.2.5 加油部位一览
"。在对齿轮涂敷时，保持手指接触齿轮的状态使齿轮旋转2～3圈。请用手指擦掉从
齿轮的啮合面溢出、或者粘在齿轮侧面的润滑油。
備考 : 请务必用手指擦除。使用刷子或回丝会留下刷毛和布纤维，影响贴装精度。
3. 不要使润滑油附着在以下部位。下图以 W8 供料器为示例，适用于所有供料器。
润滑油 AFC 润滑油 (THK) -
工具 螺丝刀套件 -
气枪 -
其他 布 用于擦拭润滑油
1;7)'5
啓䕂ջ䴶
啓䕂ୂড়䴶
4. 维修保养 QD011-26
88 FUJI 智能供料器手册
4.2.4 拆除 / 安装侧面盖板
加油时需要拆除 / 安装侧面盖板。
W8 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
W12/W12c、W16/W16c、W24/W24c 供料器
松缓螺钉取下侧面盖板。安装时的紧固转矩如下图所示。
注意
W8 供料器的侧面盖板是厚度为 0.3 mm 的极薄板。如果用力过度，有可能
切伤手指。
01NST-0485aS
0.2 Nm
01NST-0486aS
0.2 Nm
