QD011-26 3. 安装 FUJI 智能供料器手册 47 将料带穿过料带导盖 1. 向前方传送料带。 備考 : 从 料带拼接检测部位 （W12c ～ W56c 供料器）穿过料带的方法请参照 「FUJI 智能供料器料带拼 接检测部分使用说明书 」 。 2. 将料带的前端部分穿过料带导盖 。将料带插入料带导盖，使料带前端 的送料孔挂住链轮 齿部。 NXTFDR033b W12c 㹼 W56c W12 㹼 W104 ᯏᑜᤲỶ⎁䜞փ
3. 安装 QD011-26
46 FUJI 智能供料器手册
W12c/W16c/W24c 供料器的时候
W32c/W44c/W56c 供料器的时候
備考 : 关于 W72,W88 供料器，因为没有安装拼接检测传感器，所以不需要以上作业。
①料带
② 拼接检测传感器
01NST-0372a
ձ
ղ
①料带
② 拼接检测传感器
01NST-0375a
ձ
ղ
QD011-26 3. 安装
FUJI 智能供料器手册 47
将料带穿过料带导盖
1. 向前方传送料带。
備考 : 从料带拼接检测部位 （W12c ～ W56c 供料器）穿过料带的方法请参照 「FUJI 智能供料器料带拼
接检测部分使用说明书」。
2. 将料带的前端部分穿过料带导盖。将料带插入料带导盖，使料带前端的送料孔挂住链轮
齿部。
NXTFDR033b
W12c㹼W56c
W12㹼W104
ᯏᑜᤲỶ⎁䜞փ
3. 安装 QD011-26
48 FUJI 智能供料器手册

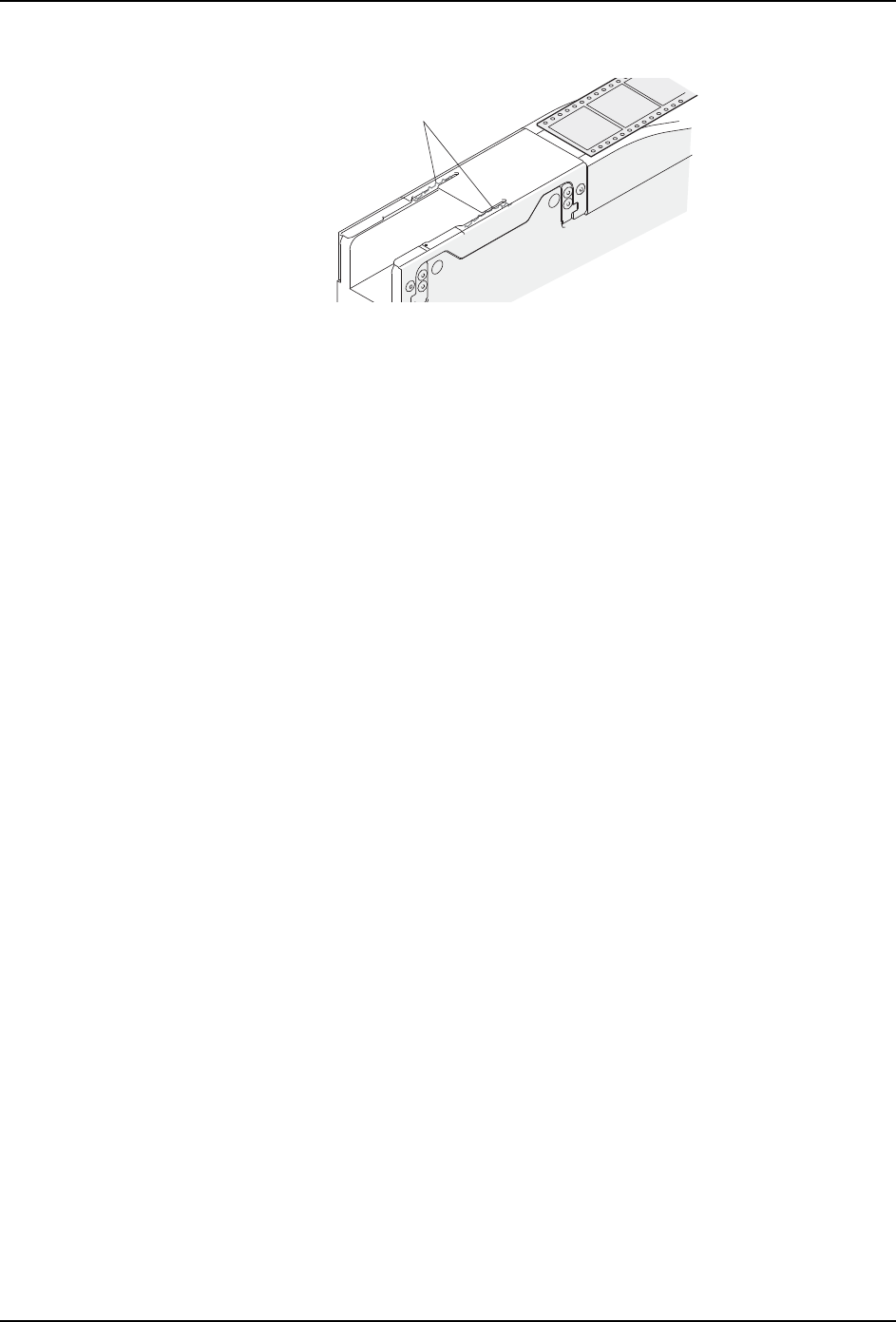

注意 : 对于 W32 以上的供料器，请将料带的送料孔挂住左右两侧链轮齿部。
NXTFDR059
䫒䕂
