3. 安装 QD011-26 24 FUJI 智能供料器手册 3. 按下操作面板的前进按钮，将料带 送至供料器的前端部位。 4. 剥离表面薄膜。请缓慢剥离，以免 表面薄膜挂住压架的前端部分发生 断裂。 備考 : 使用有狭缝的压架时， 表面薄膜的折返位置有 2 种。请根据所供应的元件品种 及供应方法区分 使用。 注意 请不要强行拉拽料带。会 导致供料器故障。 01NST -1747
QD011-26 3. 安装
FUJI 智能供料器手册 23

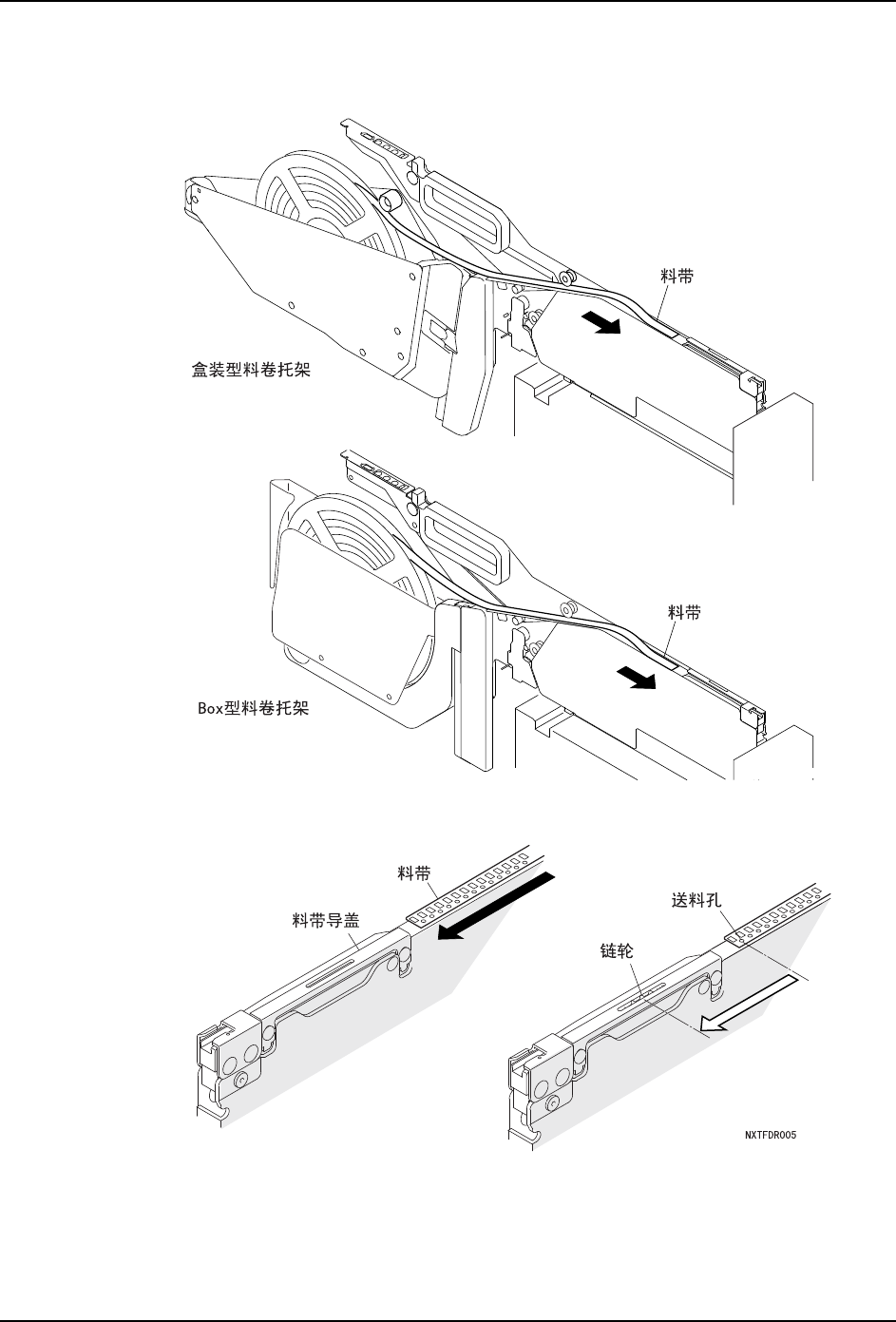

将料带穿过料带导盖
1. 按下图所示将料带穿过料带导盖。
2. 将前进后的料带插入料带导盖的下面，使料带的送料孔挂住链轮齿部。
01NST-0288
3. 安装 QD011-26
24 FUJI 智能供料器手册

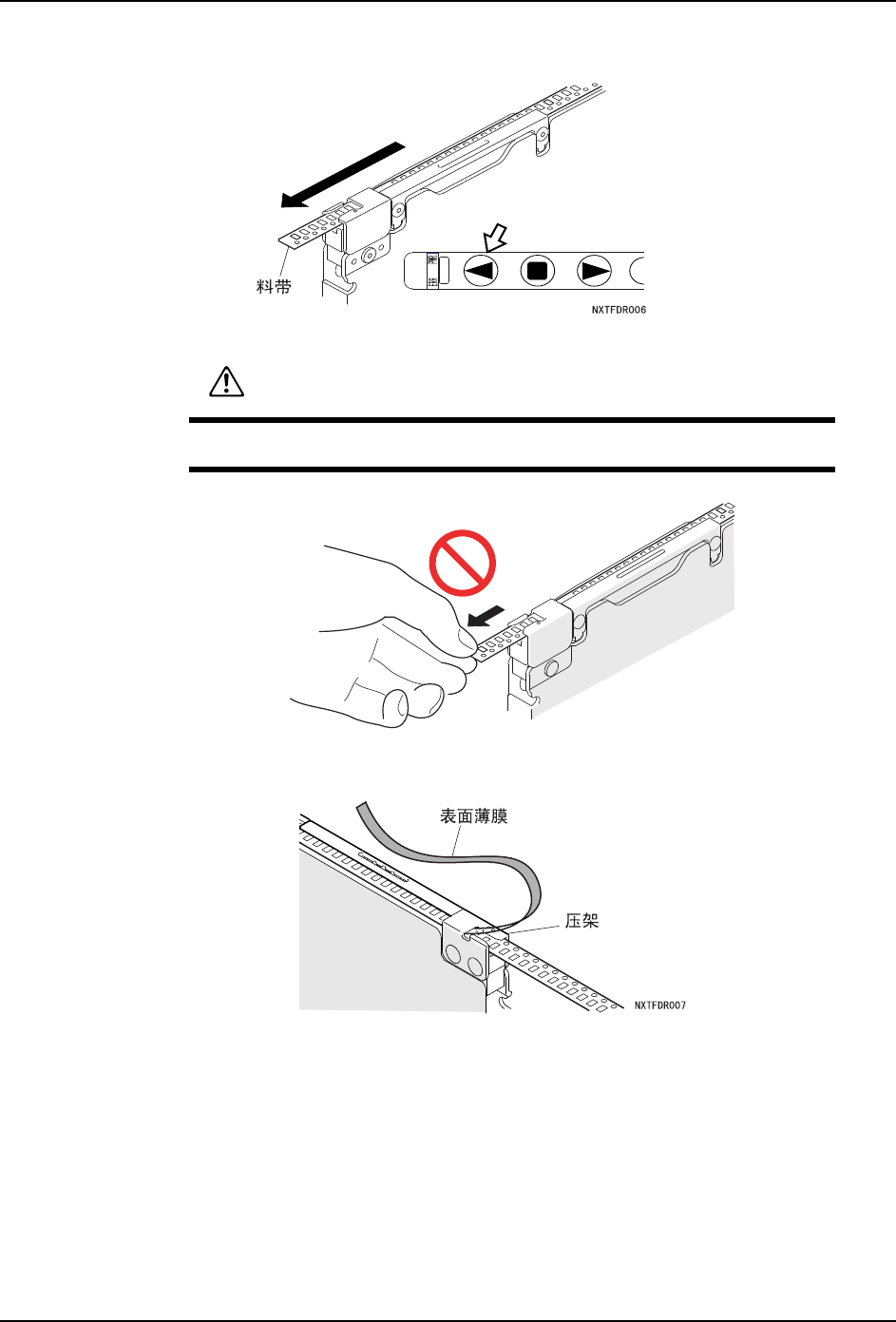

3. 按下操作面板的前进按钮，将料带送至供料器的前端部位。
4. 剥离表面薄膜。请缓慢剥离，以免表面薄膜挂住压架的前端部分发生断裂。
備考 : 使用有狭缝的压架时，表面薄膜的折返位置有 2 种。请根据所供应的元件品种及供应方法区分
使用。
注意
请不要强行拉拽料带。会导致供料器故障。
01NST-1747
QD011-26 3. 安装
FUJI 智能供料器手册 25
5. 在狭缝部位折返表面薄膜时，请按照以下的步骤进行作业。
a. 按下前进按钮将料带向前方传送。使最初元件移动到件吸取位置前的 1 个间距位置
时，停止传送料带。
b. 剥离表面薄膜后，用剪刀剪断料带。
c. 按下后退按钮，使料带的前端返回下图所示的位置。
Minimold CSP Filter
(55
3:5
167
পԡ㕂
᳔߱ܗӊ
