QD011-26 3. 安装 FUJI 智能供料器手册 27 2. 消除表面薄膜的松弛，使卷取齿轮夹住表面薄膜。注意 : 请注意防止表面薄膜歪扭后嵌入齿轮的沟槽内。安装料带后的作业 1. 将料带的最初元件移动到吸取位置（请参考 " 3.1.4 使最初的元件对准吸取位置的方法 "）。 2. 最后，用剪刀剪断供料器前端露出的料带。備考 : 如果在料带下垂过长的状态下将供料器安装到料站托架上，料带有可…

3. 安装 QD011-26

26 FUJI 智能供料器手册

d. 使表面薄膜穿过狭缝。

備考 : 之后，卷取表面薄膜、进行最初元件的位置对准。请参照 " 3.1.4 使最初的元件对准吸取位置

的方法 "

卷取表面薄膜

1. 将表面薄膜挂在卷取齿轮上。

備考 : 请保持表面薄膜从料带导盖到滚轮之间不扭曲。

備考 : 请将下图箭头部分所指的表面薄膜的接着面处于外侧。

(55

3:5

167

᭭ᏺ

⣁㓱

167

01NST-2984S

㺞䶘㮺㟒

┐䖤рם

ᯏᑜ

QD011-26 3. 安装

FUJI 智能供料器手册 27

2. 消除表面薄膜的松弛，使卷取齿轮夹住表面薄膜。

注意 : 请注意防止表面薄膜歪扭后嵌入齿轮的沟槽内。

安装料带后的作业

1. 将料带的最初元件移动到吸取位置（请参考 " 3.1.4 使最初的元件对准吸取位置的方法

"）。

2. 最后，用剪刀剪断供料器前端露出的料带。

備考 : 如果在料带下垂过长的状态下将供料器安装到料站托架上，料带有可能与机器吸嘴相干涉、或

者接触到已贴装的元件。

注意

请务必使用剪刀剪断料带。用手撕扯会导致传送动作不良。

3. 安装 QD011-26

28 FUJI 智能供料器手册

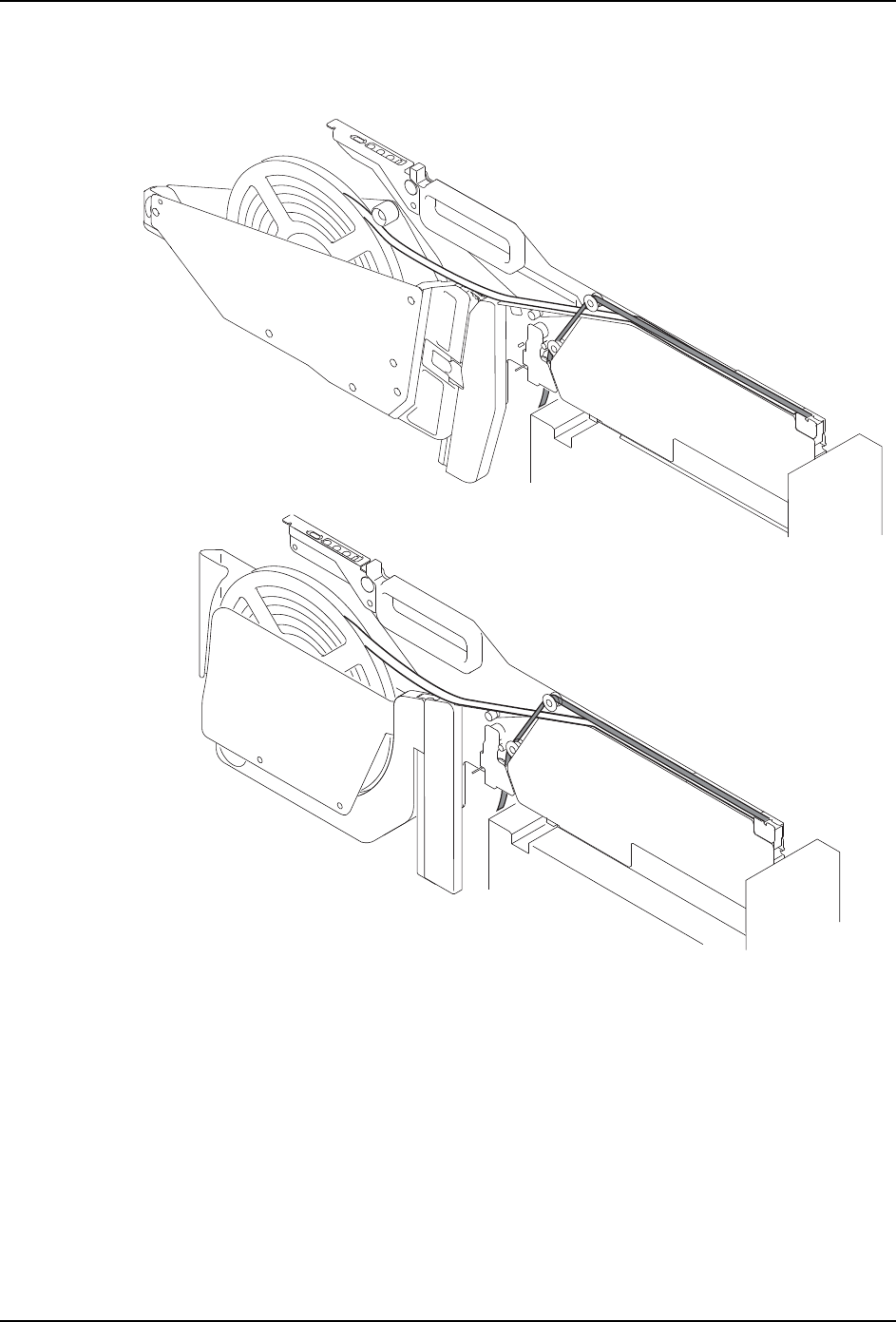

< 料带安装完成图 >

Ⲧ㺙ൟ᭭ोᠬᶊ

01NST-0289

Ⲧ㺙ൟ᭭ोᠬᶊ

䇋⹂䅸᭭ᏺ੠㸼䴶㭘㝰ᰃ৺㹿ℷ⹂ഄᅝ㺙њǄ

य़ᶊϞ᳝⣁㓱ᯊˈ䇋⹂䅸㸼䴶㭘㝰≵᳝㹿઀ܹ⣁㓱䚼ԡǄ
