3. 安装 QD011-26 28 FUJI 智能供料器手册 < 料带安装完成图 > Ⲧ㺙ൟ᭭ोᠬᶊ 01NST -0289 Ⲧ㺙ൟ᭭ोᠬᶊ 䇋⹂䅸᭭ᏺ੠㸼䴶㭘㝰ᰃ৺㹿ℷ⹂ഄᅝ㺙њǄ य़ᶊϞ᳝⣁㓱ᯊˈ䇋⹂䅸㸼䴶㭘㝰≵᳝㹿઀ܹ⣁㓱䚼ԡǄ

QD011-26 3. 安装

FUJI 智能供料器手册 27

2. 消除表面薄膜的松弛，使卷取齿轮夹住表面薄膜。

注意 : 请注意防止表面薄膜歪扭后嵌入齿轮的沟槽内。

安装料带后的作业

1. 将料带的最初元件移动到吸取位置（请参考 " 3.1.4 使最初的元件对准吸取位置的方法

"）。

2. 最后，用剪刀剪断供料器前端露出的料带。

備考 : 如果在料带下垂过长的状态下将供料器安装到料站托架上，料带有可能与机器吸嘴相干涉、或

者接触到已贴装的元件。

注意

请务必使用剪刀剪断料带。用手撕扯会导致传送动作不良。

3. 安装 QD011-26

28 FUJI 智能供料器手册

< 料带安装完成图 >

Ⲧ㺙ൟ᭭ोᠬᶊ

01NST-0289

Ⲧ㺙ൟ᭭ोᠬᶊ

䇋⹂䅸᭭ᏺ੠㸼䴶㭘㝰ᰃ৺㹿ℷ⹂ഄᅝ㺙њǄ

य़ᶊϞ᳝⣁㓱ᯊˈ䇋⹂䅸㸼䴶㭘㝰≵᳝㹿઀ܹ⣁㓱䚼ԡǄ

QD011-26 3. 安装

FUJI 智能供料器手册 29

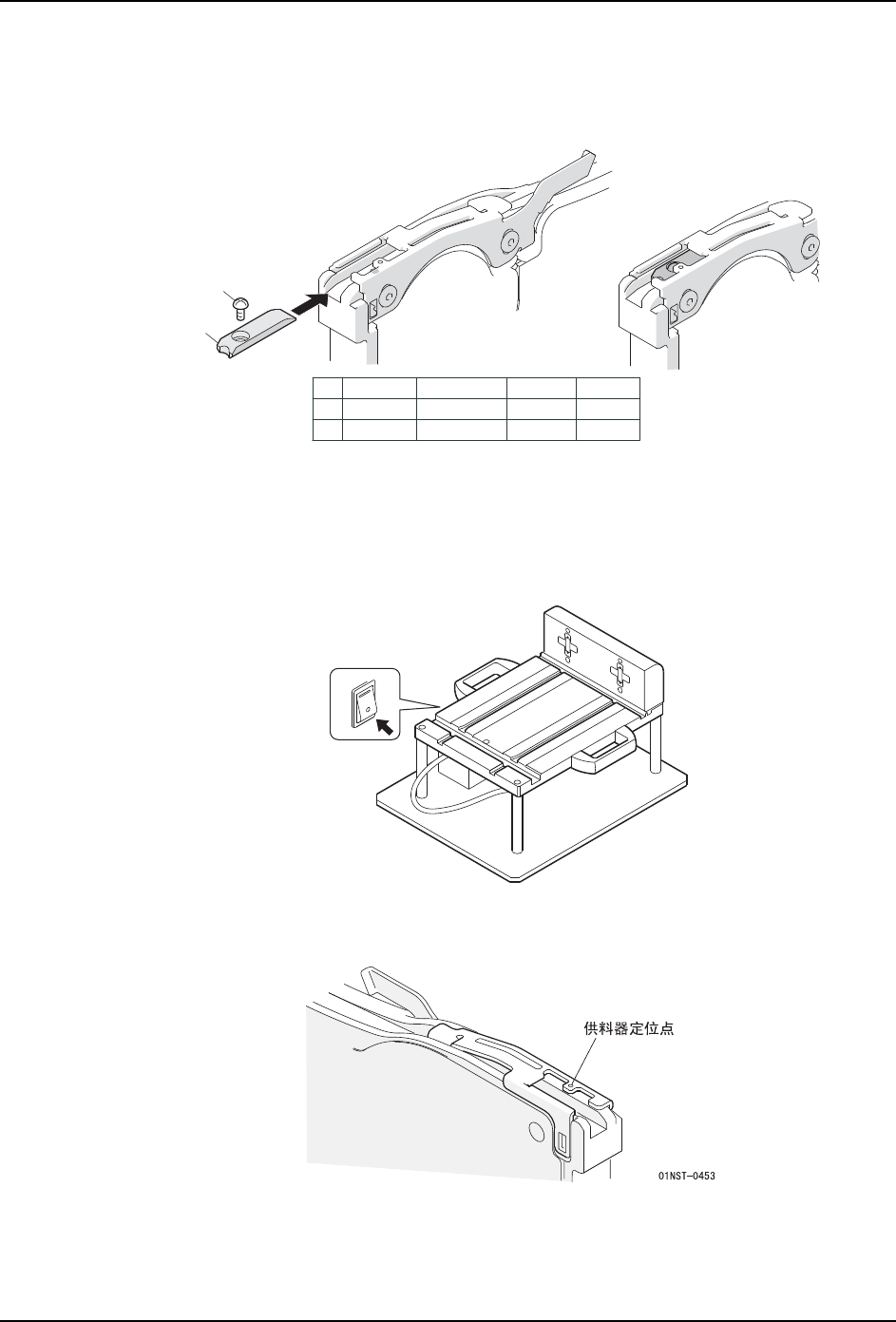

3.1.2 W04b/W04f、W08b/W08c/W08f 供料器

向 W08b/W08c 供料器安装纸料带时，推荐在供料器前端安装金属片 ( 选项 ) 作为防止静电

的对策。

備考 : W04b/W08f 供料器不需要安装金属片。

首先，将供料器安装到料卷安装台上。

1. 准备料卷安装台 ( 或者供料器检查治具 ), 将电源设定在 ON 的状态。

2. 请确认供料器定位点是否附着了异物或者灰尘。如果有附着物，请通过吹气等方法清

除。

3. 将供料器前端部分挂在料卷安装台上，将供料器底部的导轨插入安装台的料槽中。

01NST-0641aS

ഴਭ 㿺Ṳ Ѡᮦ

PM08WCx

K5175N

M2 x 3

䜞Ԭ੃

䠇ኔ⡽

ᆿ㻻䠇ኔ⡽ᰬ䈭߼༽ԛр䜞ԬȾ

㷰䪿

0.19 Nm

1;723(
