3. 安装 QD011-26 36 FUJI 智能供料器手册 b. 在料带导盖的狭缝部位折返表面薄 膜时 （W08b/W08c/W 08f） 1. 将前进后的料带插入料带导盖的下 面，使料带的送料孔挂住链轮齿部 。此时请手持事先 剥离的表面薄膜，不要将表面薄膜 一同插入。 備考 : 抬起料带导盖会使料带 容易通过。 2. 按下操作面板的原点对准按钮，使 料带缓慢前进。右手护住料带可以 方便作业。
QD011-26 3. 安装
FUJI 智能供料器手册 35
3. 剥离表面薄膜。请缓慢剥离，以免表面薄膜挂住料带导盖的前端部分发生断裂。
備考 : 如果表面薄膜卡在料带导盖的下面难以剥离，可以按下压杆抬起料带导盖的前端部分，使表面
薄膜易于剥离。
注意
请不要强行拉拽料带。会导致供料器故障。
01NST-1748
3. 安装 QD011-26
36 FUJI 智能供料器手册

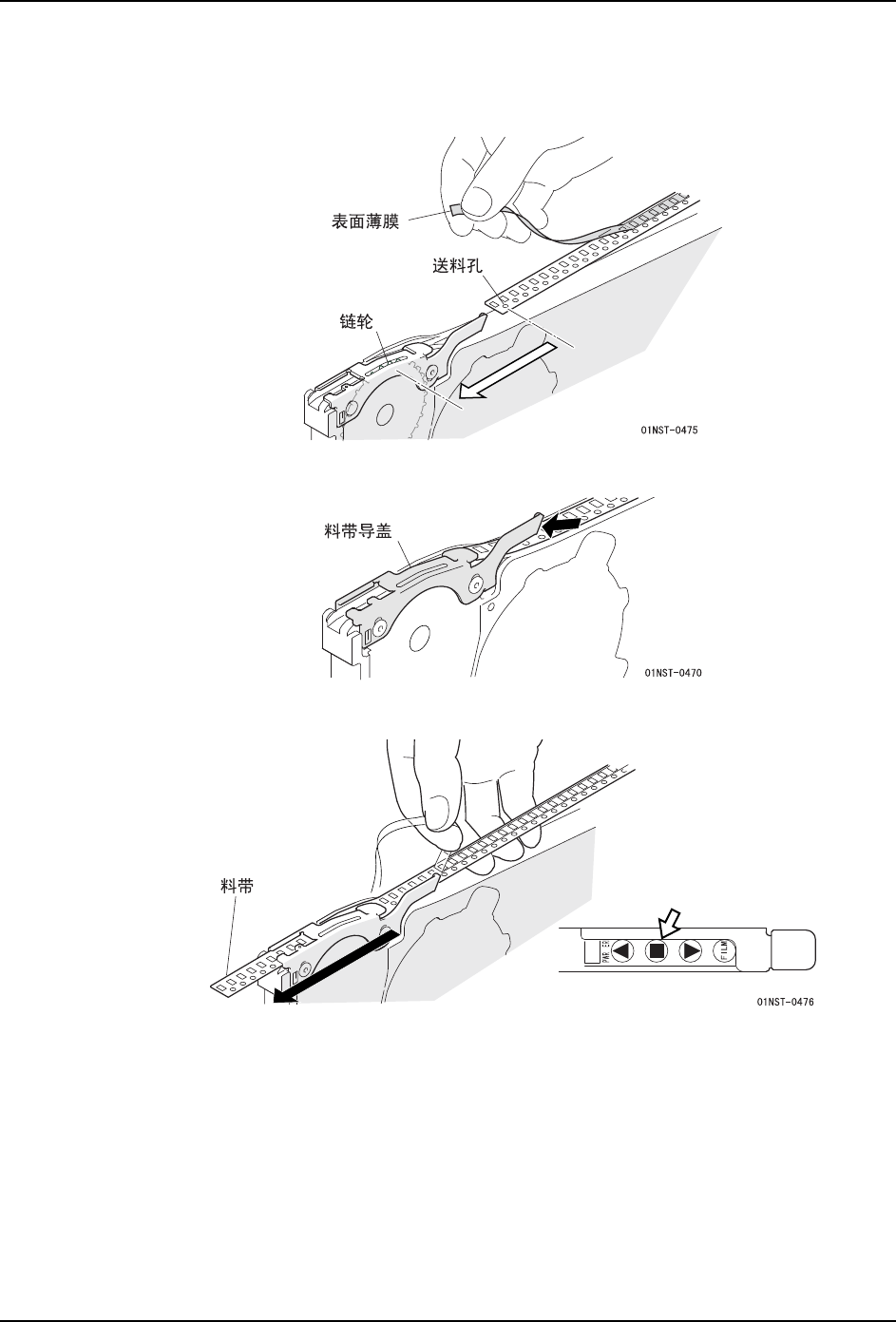

b. 在料带导盖的狭缝部位折返表面薄膜时 （W08b/W08c/W08f）
1. 将前进后的料带插入料带导盖的下面，使料带的送料孔挂住链轮齿部。此时请手持事先
剥离的表面薄膜，不要将表面薄膜一同插入。
備考 : 抬起料带导盖会使料带容易通过。
2. 按下操作面板的原点对准按钮，使料带缓慢前进。右手护住料带可以方便作业。
QD011-26 3. 安装
FUJI 智能供料器手册 37
3. 在表面薄膜与料带的接合部位通过狭缝后，停止传送料带。
4. 请将表面薄膜从旁边拉出来。
5. 请把表面薄膜穿过狭缝。
6. 按下反转按钮后将料带返回，把表面薄膜的剥离位置与狭缝位置对齐。
注意
请不要强行拉拽料带。会导致供料器故障。
01NST-1748
01NST-2982S
