QD011-26 4. 维修保养 FUJI 智能供料器手册 79 4. 维修保养 在这一部分中将对由用户方面执 行的非常重要的维修保养作业 （清扫、加油、 更换损耗 品）进行说明。 另外，对于使用 Fujitrax Ver ifier 的用户 ，Verifier 会自 动通知加油时期。详 细内容请 参照 " 4.2. 6 来自 Fujit rax Verifier 的 加油请求 "。 備考 : 插图内记载的数值 （N…
3. 安装 QD011-26
78 FUJI 智能供料器手册
MEMO:
QD011-26 4. 维修保养
FUJI 智能供料器手册 79
4. 维修保养
在这一部分中将对由用户方面执行的非常重要的维修保养作业 （清扫、加油、更换损耗
品）进行说明。
另外，对于使用 Fujitrax Verifier 的用户，Verifier 会自动通知加油时期。详细内容请
参照 " 4.2.6 来自 Fujitrax Verifier 的加油请求 "。
備考 : 插图内记载的数值 （Nm）为螺丝的紧固转矩。请在安装部件时以此数值拧紧螺丝。
4.1 清扫
在清扫供料器之前，请从机器本体上取下供料器。

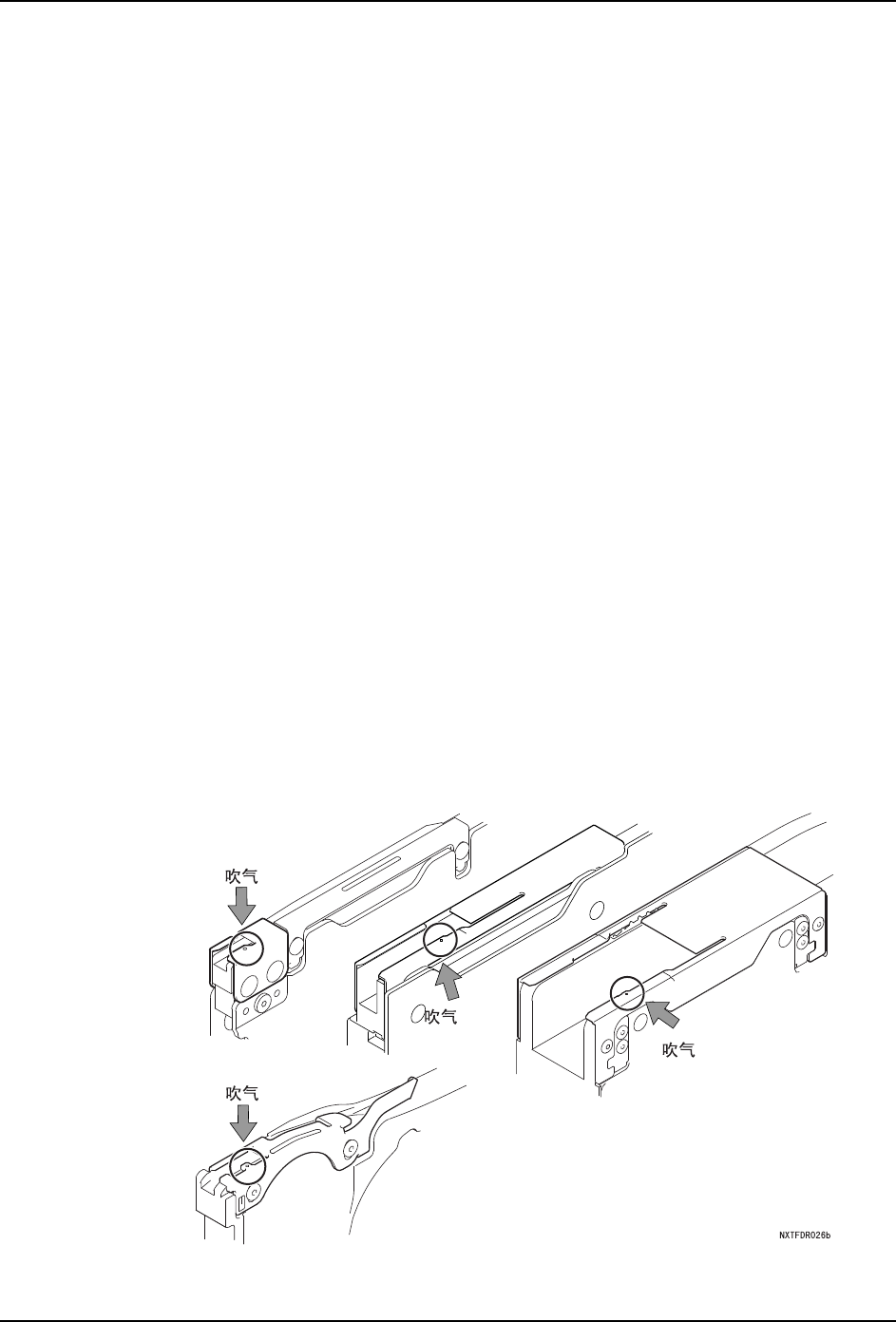

4.1.1 供料器定位点
定位相机通过读取供料器定位点来正确识别吸取位置。如果供料器定位点被异物堵塞，必
须进行清扫。
工具
气枪
作业者
操作员
周期
每 24 小时、或者发生供料器定位点读取错误时。
備考 : 在安装料带等情况下如果发现附着异物也需要进行清扫。
清扫方法
通过吹气除去附着在供料器定位点上的灰尘等。对于吹气不能除去的污垢，请用干布擦
拭。如果污垢附着牢固，请使用浸有酒精等的布擦拭干净。
備考 : 当发现供料器定位点上有瑕疵时，请更换料带导盖。
4. 维修保养 QD011-26
80 FUJI 智能供料器手册
4.1.2 链轮 · 料带升降板
随着实装运转时间的推移，在链轮、料带升降板上会附着纸料带的碎屑等异物。为了保持
料带行进顺畅，必须进行清扫。
工具
气枪
作业者
操作员
周期
每24小时
动作异常时 （操作面板的红色 LED 点亮时）
清扫方法
1. 将供料器放置到料卷安装台上。
2. 抬起料带导盖对链轮吹气。按下操作面板的送料按钮使链轮旋转，以保证吹气完全。
W04b/W04f、W08b/W08c/W08f 供料器时，请同时对涂成黑色的部分吹气。
3. 对于 W8 供料器的料带升降板，从料卷安装台上拆下供料器，向下压住料带升降板进行
吹气。
吹气
吹气
吹气
NXTFDR060c
料带升降板
料带导盖
吹气
吹气
涂成黑色部分
吹气
W8 W12/W12c,W16/W16c,W24/W24c
W04b/W04f,W08b/W08c/W08f W32/W32c以上
