3. 安装 QD011-26 46 FUJI 智能供料器手册 W12c/W16c/W 24c 供料器 的时候 W32c/W44c/W 56c 供料器 的时候 備考 : 关 于 W72,W88 供料 器，因为没有安装拼接检测传感器 ，所以不需要以上作业。 ①料 带 ② 拼接检测传感器 01NST -0372a ձ ղ ①料 带 ② 拼接检测传感器 01NST -0375a ձ ղ
QD011-26 3. 安装
FUJI 智能供料器手册 45
備考 : 进行新旧料带的拼接时，请不要重新卷绕时超过料卷直径。否则存在导致料带脱落和扭曲 , 从
而影响生产的可能性。
将料带穿过料带拼接检测传感器
在附带料带拼接检测传感器的智能供料器上，请将料带穿过料带拼接检测传感器部分的中
间。( 不通过中间时，检测金属用的传感器不能检测金属拼接料带。)
1676
᭭ᏺⱘ㜅㨑
᭭ᏺⱘᡁ᳆
3. 安装 QD011-26
46 FUJI 智能供料器手册

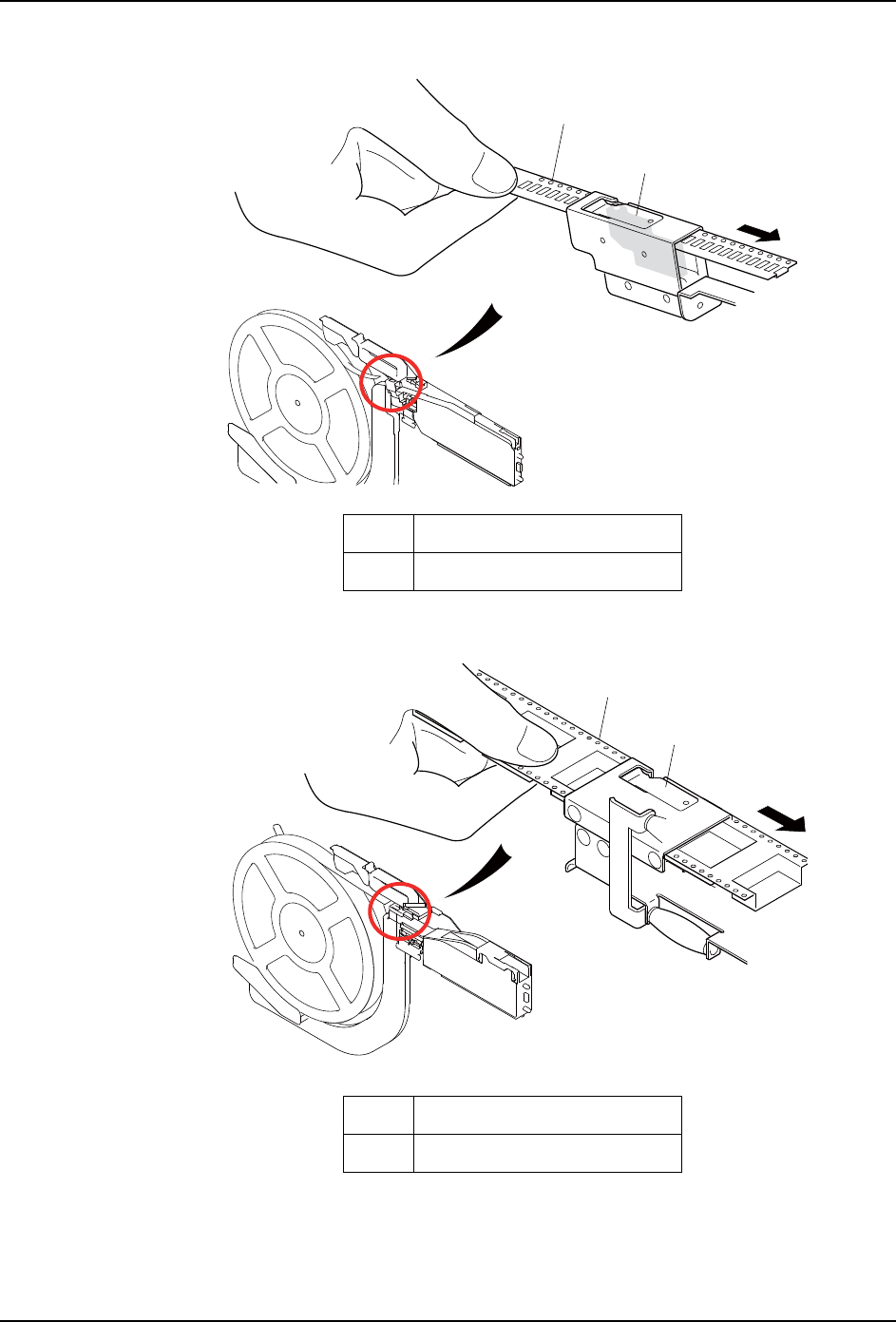

W12c/W16c/W24c 供料器的时候
W32c/W44c/W56c 供料器的时候
備考 : 关于 W72,W88 供料器，因为没有安装拼接检测传感器，所以不需要以上作业。
①料带
② 拼接检测传感器
01NST-0372a
ձ
ղ
①料带
② 拼接检测传感器
01NST-0375a
ձ
ղ
QD011-26 3. 安装
FUJI 智能供料器手册 47

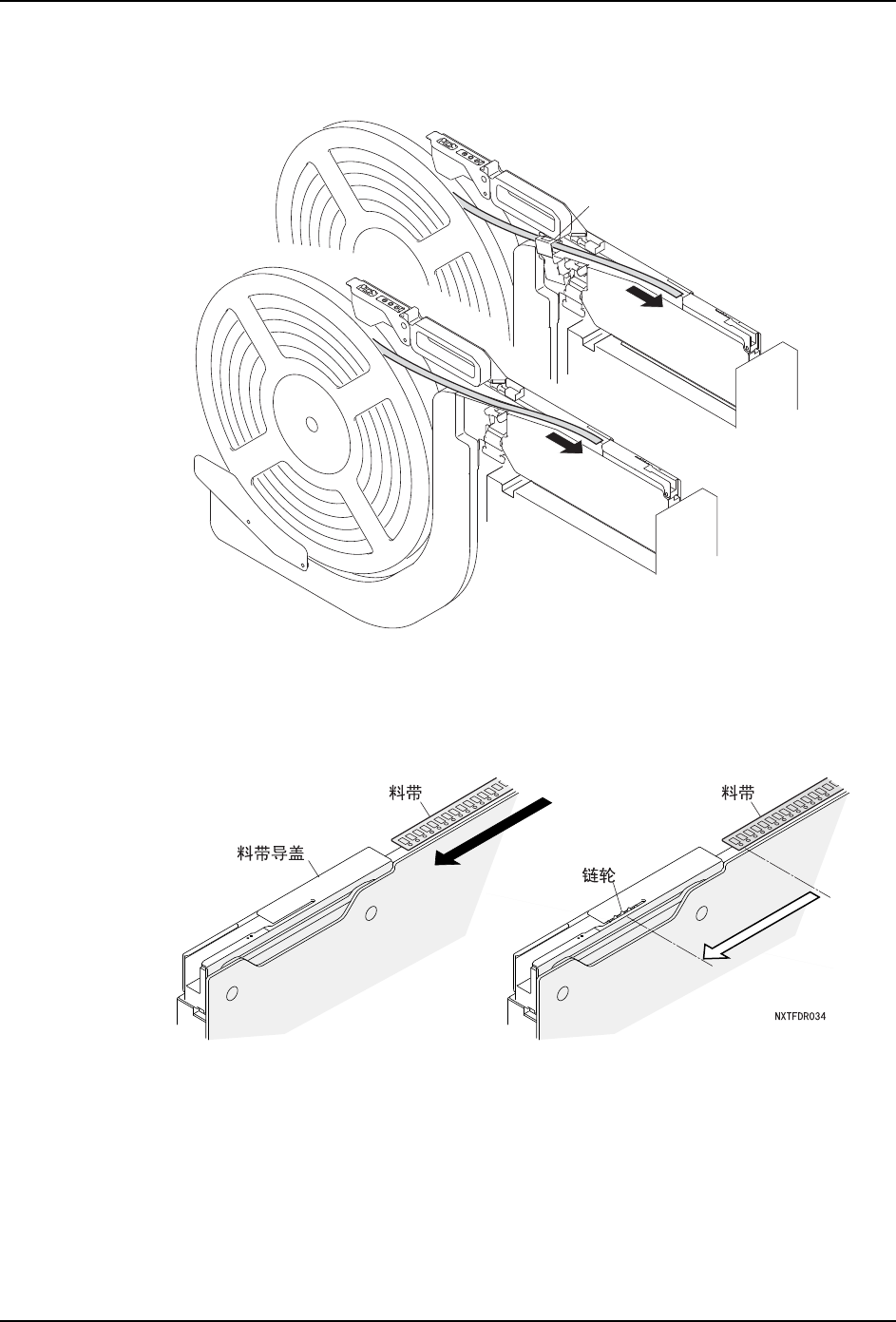

将料带穿过料带导盖
1. 向前方传送料带。
備考 : 从料带拼接检测部位 （W12c ～ W56c 供料器）穿过料带的方法请参照 「FUJI 智能供料器料带拼
接检测部分使用说明书」。
2. 将料带的前端部分穿过料带导盖。将料带插入料带导盖，使料带前端的送料孔挂住链轮
齿部。
NXTFDR033b
W12c㹼W56c
W12㹼W104
ᯏᑜᤲỶ⎁䜞փ
