FUJI 智能供料器使用手册.pdf - 第12页
1. 使用注意事项 QD011-26 2 FUJI 智能供料器手册 7. 请注意不要让工具类物体接触供料 器本体内的用于通信的扁平电缆， 有可能导致断线。 8. 取下安装在料站托架或者供料器检 查治具上的供料器时，必须抬起夹 杆后再拉出供料 器。不抬起夹杆而强行拆下供料器 有可能引起接插件接触不良或造成 供料器内的电路板 破损。 NXTFDR067b །ᴚ 1 2
QD011-26 1. 使用注意事项
FUJI 智能供料器手册 1
1. 使用注意事项
在使用智能供料器时，请注意注意以下事项。
1. 请将各种料带安装到专用的供料器上。
2. 供料器搭载了电子部件，并且供料器本体是由各个部件精密组装而成，所以如果受到冲
击会导致动作不良和损坏。因此，在搬运和安装时请注意不要碰撞或将其掉落。特别需
要注意的是 W8 供料器的压架上设置了用于补正吸取位置的供料器定位点 , 当受到冲击
产生变形后会导致吸取不良。
3. 在搬运供料器时请务必抓住把手。
4. 供料器的传感器位置在出厂前都已进行过调整。请不要随意旋转用于调整的偏心销。
5. 请不要触摸供料器前端的通信部分，防止由于该部分付着污物而导致接触不良。
6. 在运转中或者运转刚刚停止后接触供料器时，请注意马达和电路板周围所散发的热量。
01NST-1541
W8 W12/W12c
1. 使用注意事项 QD011-26
2 FUJI 智能供料器手册

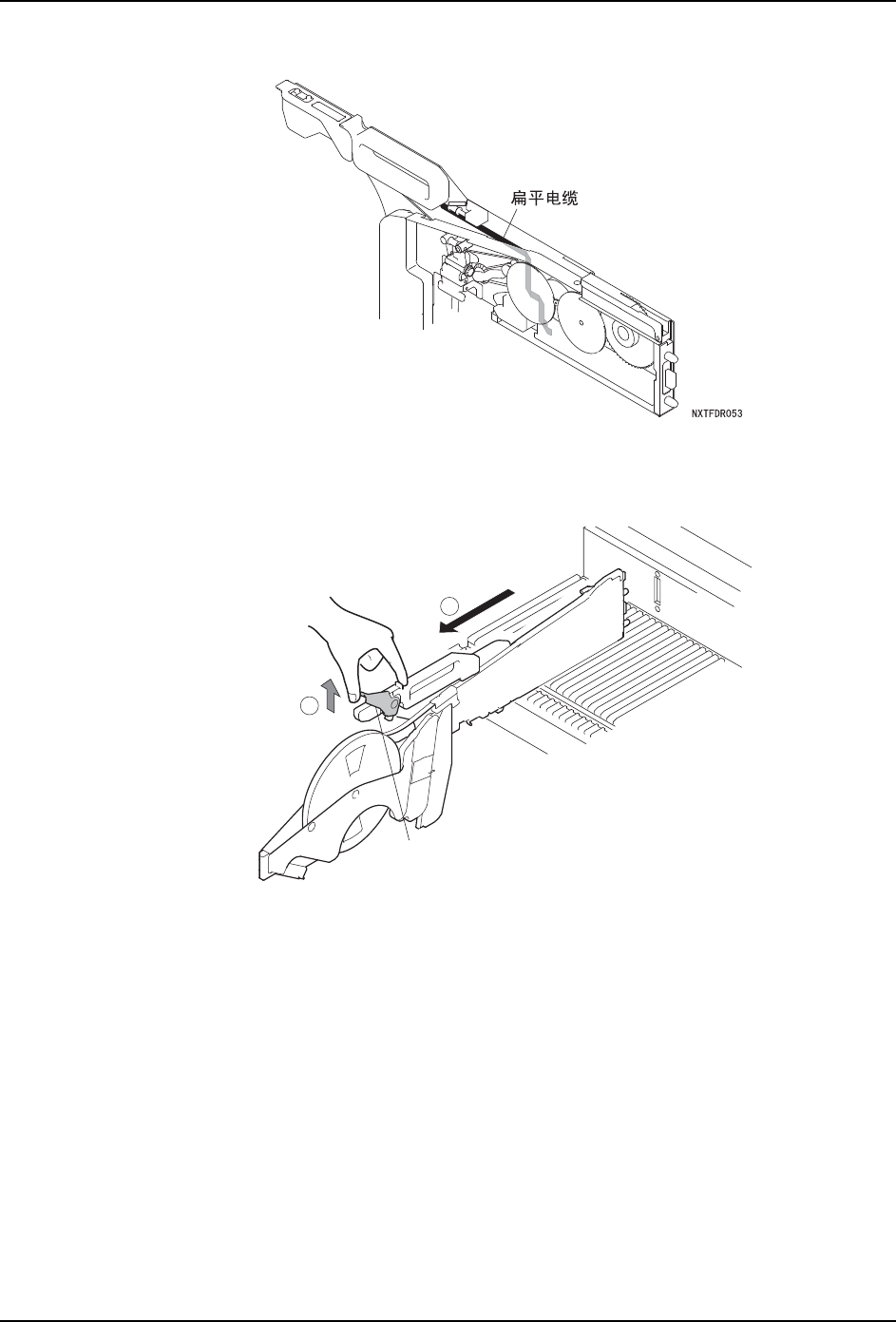

7. 请注意不要让工具类物体接触供料器本体内的用于通信的扁平电缆，有可能导致断线。
8. 取下安装在料站托架或者供料器检查治具上的供料器时，必须抬起夹杆后再拉出供料
器。不抬起夹杆而强行拆下供料器有可能引起接插件接触不良或造成供料器内的电路板
破损。
NXTFDR067b
།ᴚ
1
2
QD011-26 1. 使用注意事项
FUJI 智能供料器手册 3
9. 抬起夹杆时，如果手指放在夹杆的轴上，有可能受伤。
10.从料站托架上取下供料器时，请确认所在料槽的 LED 状态。
备注 )如果需要拆下绿色或黄色 LED 亮灯的料槽上的供料器，请按下周期停止按钮等、使生
产停止以后再取下供料器。
LED 状态 注意事项
红色 LED 亮灯 可以取下供料器。
红色 LED 亮灯的料槽是由于料尽、吸取失误、影像处
理错误等原因导致不能进行元件吸取的料槽。
即使在运转中也可以取下供料器。
绿色或者黄色 LED 亮灯 不可以取下供料器。
该料槽中的供料器正在供应元件。请不要取下供料
器，否则有可能导致吸嘴破损。
绿色或者黄色 LED 亮灯 不可以取下供料器。
是使用次料粘 (Dynamic Altnate Feeder) 功能时即
将开始供应元件的供料器。因为有可能开始供应元
件，请不要取下供料器。
01NST-1542
No.
LED
