QD011-26 3. 安装 FUJI 智能供料器手册 71 3.7.3 相邻搭载 W8, W08b/W08c/W08f, W04b/W04f 供料器的时候 下拉料卷托架 请每隔 1 个供料器向下拉供料器的料卷托架。向下拉 料卷托架的供料器不受料槽奇偶数 的 影响。 确认用于验证的条形码标签 对于 7 英寸的料卷托架 （盒装型） ，向下按压安装好的料卷后会显露出条形码标签、可 以 进行验证。 備考 : 验证方法，请参照 Fujitrax…
3. 安装 QD011-26
70 FUJI 智能供料器手册

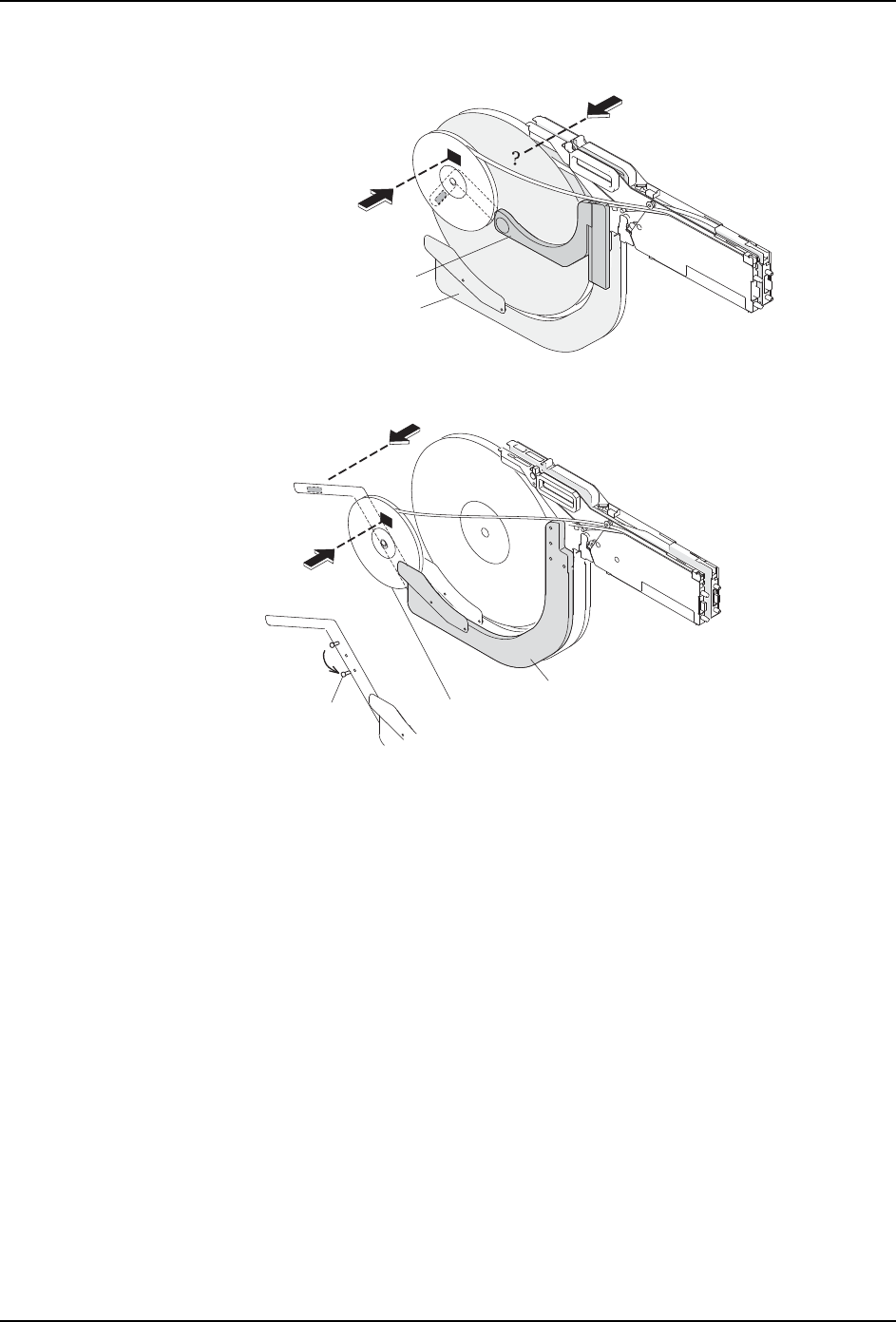

但是、在混合搭载 7 英寸料卷托架和 13 英寸以上的料卷托架时，无法确认贴在 7 英寸料卷
托架的供料器和元件料卷上的标签 （也不能进行验证）。
因此、在混合搭载 7 英寸元件料卷和 13 英寸元件料卷时，请向 13 英寸料卷托架安装 7 英
寸元件料卷。
7㣅ᇌ᭭ोᠬᶊ
13㣅ᇌ᭭ोᠬᶊ
1;7)'5
1;7)'5
Ёᖗ䫔
ᇚЁᖗ䫔⿏ࡼࠄ7㣅ᇌ⫼ⱘᅝ㺙ᄨݙ
13㣅ᇌ᭭ोᠬᶊ
7㣅ᇌܗӊ᭭ो
QD011-26 3. 安装
FUJI 智能供料器手册 71

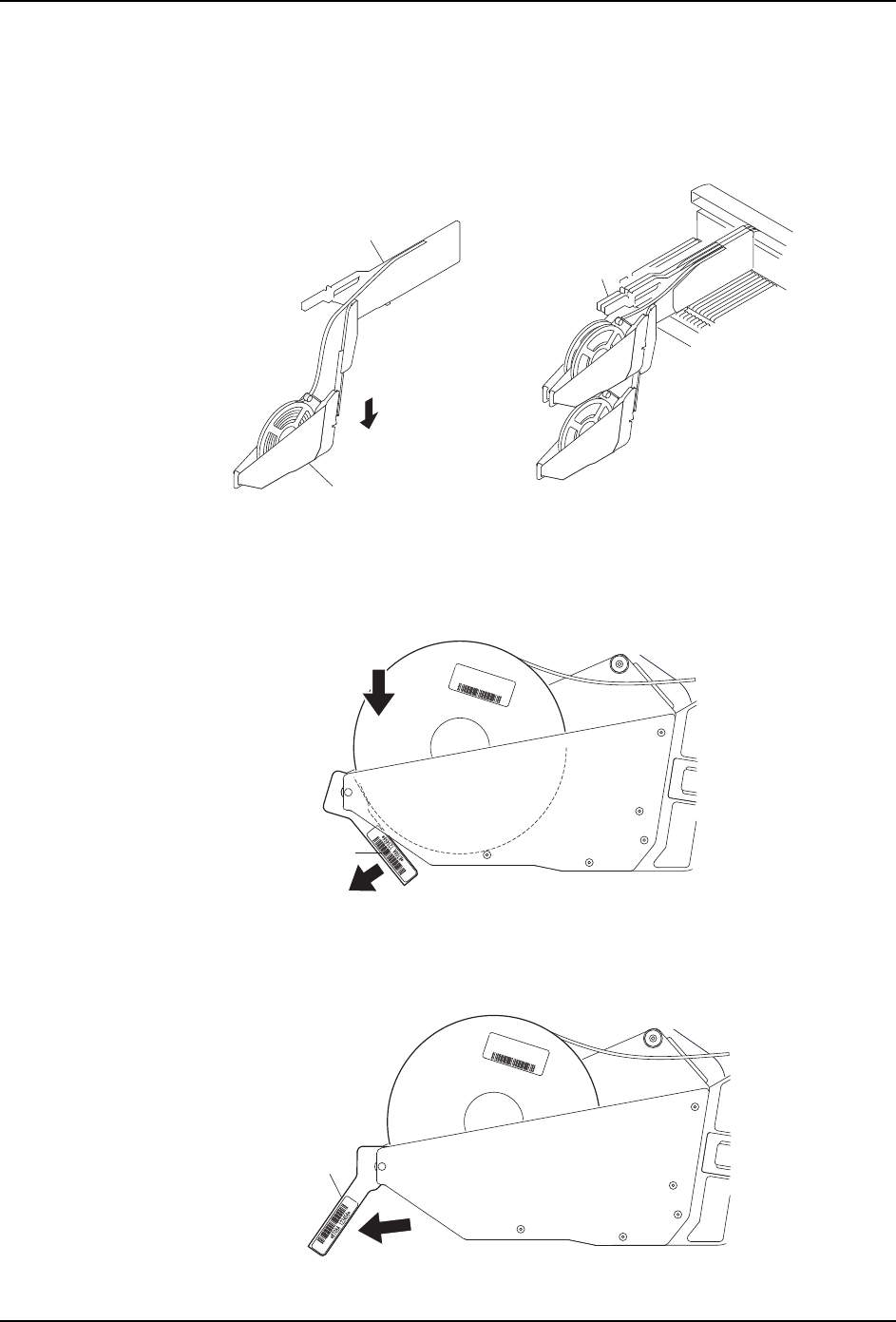

3.7.3 相邻搭载 W8, W08b/W08c/W08f, W04b/W04f 供料器的时候
下拉料卷托架
请每隔 1 个供料器向下拉供料器的料卷托架。向下拉料卷托架的供料器不受料槽奇偶数的
影响。
确认用于验证的条形码标签
对于 7 英寸的料卷托架 （盒装型），向下按压安装好的料卷后会显露出条形码标签、可以
进行验证。
備考 : 验证方法，请参照 Fujitrax Verifier 操作手册。
当 7 英寸料卷托架与 15 英寸料卷托架共同安装在托架上而难以看到条形码标签时，请用手
指将其拉出。
167
᭭ोᠬᶊ
W8կ఼᭭
W8կ఼᭭
167
ᴵᔶⷕᷛㅒ
167
ᴵᔶⷕᷛㅒ
3. 安装 QD011-26
72 FUJI 智能供料器手册
3.8 搭载条件
3.8.1 料站平台占有料槽数
将供料器安装到料站平台时，不同供料器宽度的料站平台的占有料槽数是不同的。请参照
下表。
備考 : 表格显示 NXT、NXT-2、AIMEX、AIMEX-2、AIM 的料站平台占有料槽。
供料器种类 占有料槽数
标准 带料斗 NXT/
NXT-2
带料斗 AIM/
AIMEX/AIMEX-2
W8 mm 7" 料卷 1 1 1
W8 mm 13" 料卷 2 1 1
W12 mm 2 2 2
W16 mm 3 2 2
W24 mm 3 2 3
W32 mm 4 3 4
W44 mm 5 4 5
W56 mm 6 5 6
W72 mm 7 6 7
W88 mm 9 7 9
W104 mm 10 10 10
