QD011-26 3. 安装 FUJI 智能供料器手册 37 3. 在表面薄膜与料带的接合部位通过 狭缝后，停止传送料带。 4. 请将表面薄膜从旁边拉出来。 5. 请把表面薄膜穿过狭缝。 6. 按下反转按钮后将料带返回，把表 面薄膜的剥离位置与狭缝位置对齐 。 注意 请不要强行拉拽料带。会 导致供料器故障。 01NST -1748 01NST -2982S 㺞䶘㮺㟒
3. 安装 QD011-26
36 FUJI 智能供料器手册
b. 在料带导盖的狭缝部位折返表面薄膜时 （W08b/W08c/W08f）
1. 将前进后的料带插入料带导盖的下面，使料带的送料孔挂住链轮齿部。此时请手持事先
剥离的表面薄膜，不要将表面薄膜一同插入。
備考 : 抬起料带导盖会使料带容易通过。
2. 按下操作面板的原点对准按钮，使料带缓慢前进。右手护住料带可以方便作业。
QD011-26 3. 安装
FUJI 智能供料器手册 37
3. 在表面薄膜与料带的接合部位通过狭缝后，停止传送料带。
4. 请将表面薄膜从旁边拉出来。
5. 请把表面薄膜穿过狭缝。
6. 按下反转按钮后将料带返回，把表面薄膜的剥离位置与狭缝位置对齐。
注意
请不要强行拉拽料带。会导致供料器故障。
01NST-1748
01NST-2982S
㺞䶘㮺㟒
3. 安装 QD011-26
38 FUJI 智能供料器手册

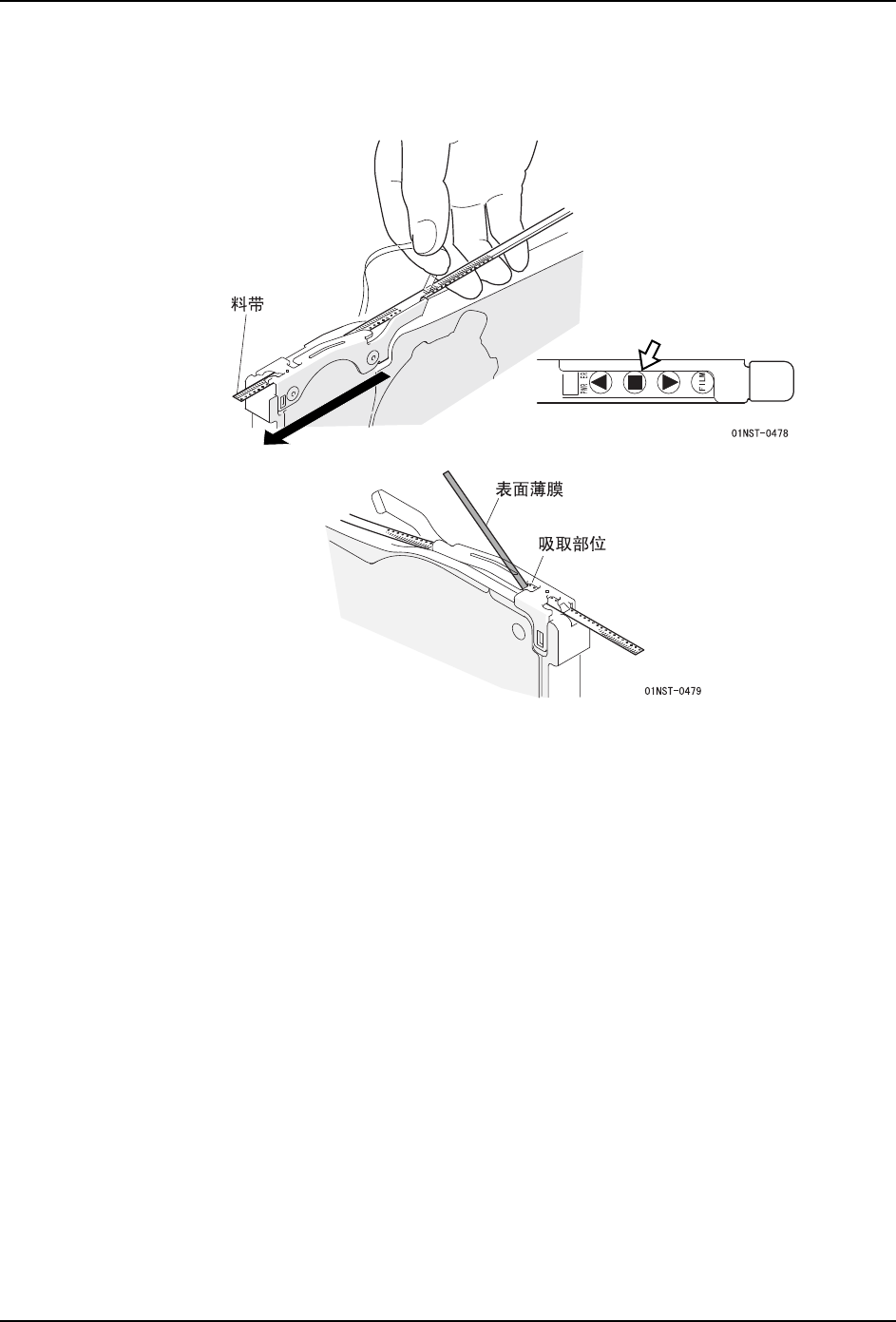

c. 将料带穿过 W04b/W04f 的料带导盖时
作业步骤与表面薄膜在料带导盖的在狭缝部位折返时 (W08b/W08c/W08f) 的步骤相同。剥离
表面薄膜后将料带插入、从吸取部位拉出表面薄膜。
