Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
43
6.23 Zusatzoptionen bei der Fehlererkennung
In den Maschinenoptionen können zwei neue Optionen bei der Fehlererkennung eingestellt
werden.

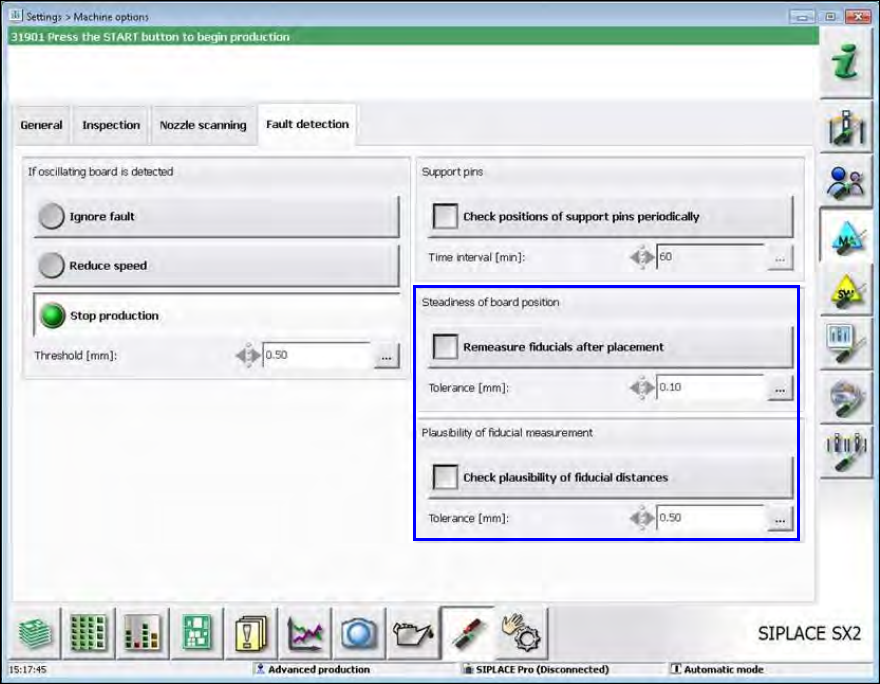

Abbildung 6-23: Zusatzoptionen in den Maschinenoptionen
Erneutes Vermessen der Leiterplattenlage nach der Bestückung
Mit dieser Option kann sichergestellt werden, dass sich die Leiterplatte nicht während der
Bestückung bewegt hat. Bei Überschreitung einer konfigurierbaren Schwelle hält die Maschine an
und der Bediener wird aufgefordert, die Bestückpositionen der Leiterplatten zu inspizieren.
Plausibilitätsprüfung der Markenmessung
Mit dieser Option kann entschieden werden, ob die Abstände der Marken auf einer Teilschaltung
zu einander plausibel sein sollen. Wenn der Abstand der gemessen Marken um mehr als eine
konfigurierbare Toleranz von dem Sollabstand abweicht, wird davon ausgegangen, dass eine
falsche Struktur gefunden wurde. Der Benutzer wird in das Menü zum Teachen geführt.
6.24 Bestückkopf C&P12 auf SX1/SX2 V2
Der Bestückkopf C&P12 wird auf den Bestückautomaten SX1/SX2 V2 unterstützt. Es gelten
dieselben Voraussetzungen und Einschränkungen wie für die Bestückautomaten DX1/DX2.
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
44
7 Hardware-Spezifikationen
7.1 Unterstützte Förderertypen
Folgende Förderer werden von der Stationssoftware 706.1 SP2 unterstützt:
– 8 mm – 88 mm X-Förderer
– 2x8 mm X-Förderer
– 4 mm X-Förderer
– 16mm XN-Förderer
– 104 mm X-Förderer
– 12 V2 X-Förderer
– Surftape AX (8 mm, 12 mm, 16 mm)
– LED-Förderer TE
LED-Förderer HS
– GlueFeeder
– TrayStak Feeder AX (nur X4i S auf Stellplatz 2 und 3)
– Arbitrary Carrier X (nur X-Serie)
– Carrier X (XTH) (nur X2, X3, X4 auf Stellplatz 2 und 4)
– Carrier SX (nur SX1/SX2 mit Bestückköpfen Twin Head und CPP)
– FFI-Förderer:
HanSan LED-Förderer
Top Engineering LED-Förderer
Data IO RoadRunners
– Linearförderer "IPTE Multi Stick Feeder":
IPTE Multistick 60 AX
IPTE Multistick XL80 AX
– Stangenförderer mit X-Adapter
– Labelförderer mit X-Adapter
– Entsorgeband mit X-Adapter
– Dipp-Modul für X-Tische (LDU_X)
– MTC2 (X2, X3, X4 auf Stellplatz 2 und 4; X3 S auf Stellplatz 2 , X4 S)
– WPC5 (nur SX1/SX2)
– WPC6 Non-Stop-Modul (nur SX1/SX2)
– Spleißstellen-Sensor X-Förderer
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
45
7.2 Digitale Kamerasysteme
Für die Kamerasysteme werden digitale CCD-Kameras eingesetzt.
7.2.1 BE-Kameras
Alle Bestückköpfe sind mit den unten genannten Standard-Kameras ausgerüstet. Für Twin Head
und CPP sind zusätzlich hochauflösende Kameras verfügbar.
BE-Kamera Kamera-
typ
CPP-
Kopf
C&P20A-
Kopf
Twin
Head
VHF P&P-
Kopf
C&P12-
Kopf
C&P
6 x 6 mm digital
23
-
(standard)
- -
C&P
6 x 6 mm digital
41
-
(optional) - -
C&P
18,7 x 18,7 mm digital
28
(optional) - -
(standard)
C&P
27 x 27 mm digital
29
(optional) - - -
C&P
27 x 27 mm digital
30
(standard) - -
(o
ptional)
C&P
16 x 16 mm digital
38
(optional) - - -
Stat. P&P
16 x 16 mm digital
2
)
25
- -
(optional)
(optional) -
Stat. P&P
55 x 45 mm digital
2)
33
(optional)
1)
-
(standard)
(standard)
-
Stat. P&P
32 x 32 mm digital
36
(optional) -
(optional) - -
Tabelle 7-1: BE-Kameras
1)
Nur zusammen mit CPP-Kopf, mit dem Bauelemente bis zu einer maximalen Höhe von 11,5 mm
bestückt werden können.
2)
Wird nicht auf dem Bestückautomaten SIPLACE X4i unterstützt.
7.2.2 LP-Kameras
LP-Kamera Kameratyp SIPLACE X-Serie SIPLACE SX-Serie SIPLACE DX-Serie
28 digital
34
(Standard)
(Standard)
(Standard)
28 digital
34 H
(Standard)
1)
Multicolor 28 digital
24
(optional)
Tabelle 7-2: LP-Kameras
1)
Wird nur auf den Bestückautomaten SX1/SX2 V2 unterstützt.
