Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
11
4 Kompatibler Modus
Die Stationssoftware-Version 706.1 SP2 kann im kompatiblen Modus als Version 705© auf
Bestückautomaten eingesetzt werden, die nicht ausschließlich mit Stationssoftware 706.x laufen.
Der kompatible Modus ist z.B. auf dem Bestückautomaten SX1/SX2 aber nicht auf dem
Bestückautomaten SX1/SX2 V2 möglich.
Dies bedeutet, dass die neuen Funktionen der aktuellen Version, soweit wie möglich in der
kompatiblen Version verwendet werden können.
Die Sichtbarkeit und Funktionsweise der neuen Funktionen im kompatiblen Modus wird in der
folgenden Tabelle erklärt.
Kompatibler Modus Bedeutung
Komplett
Volle Funktionsunterstützung.
Kompatibel Die Funktion ist an der Station sichtbar und ist funktionsfähig. Neue
Erweiterungen in der Stationssoftware oder den Linienprodukten werden
jedoch nicht unterstützt.
Versteckt Funktion ist nicht sichtbar/aktiv, z.B. wegen Lizenzierung oder nicht
unterstützten SIPLACE Pro Download/Upload.
Nicht unterstützt Die Funktion wird nicht unterstützt, weil z.B. keine Hardware vorhanden
ist.
Tabelle 4-1: Sichtbarkeit und Funktionsweise im kompatiblen Modus
In Kapitel 5 wird bei den neuen Leistungsmerkmalen die jeweilige Sichtbarkeit/Funktionsweise im
kompatiblen Modus mit aufgeführt.
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
12
Der kompatible Modus kann auf der GUI unter Einstellungen – Systeme der SIPLACE
Stationsschnittstelle aktiviert werden.

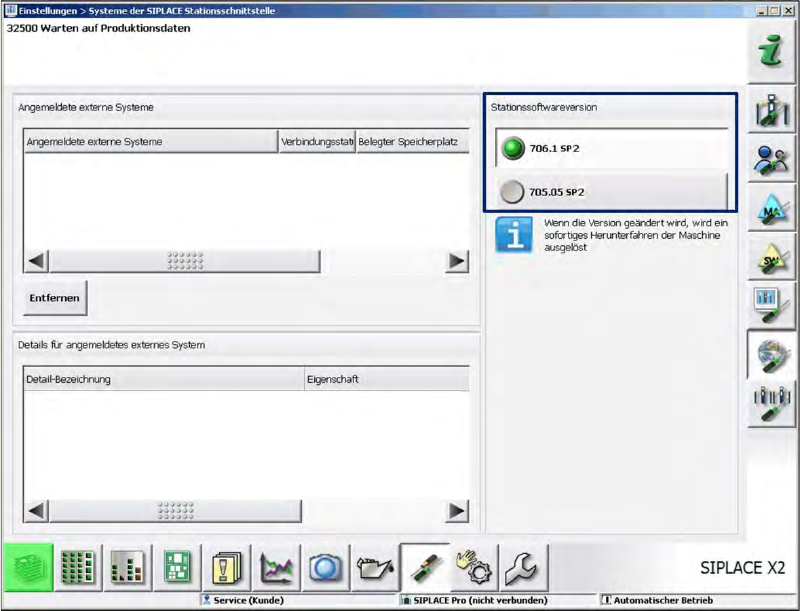

Abbildung 4-1: Kompatiblen Modus einstellen
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
13
5 Leistungsmerkmale der Stationssoftware-Version
706.1 SPx
5.1 Leistungsmerkmale der Stationssoftware-Version 706.1 SP2
Diese Stationssoftware-Version enthält keine neuen Leistungsmerkmale.
Die Stationssoftware-Version 706.1 SP2 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 706.1 SP1.
5.2 Leistungsmerkmale der Stationssoftware-Version 706.1 SP1
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
Die Stationssoftware-Version 706.1 SP1 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 706.1. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 706.1
SP1 aufgeführt.
5.2.1 Funktion "Vollsetzen" mit Bedienebene verknüpft
Bisher konnte der Bediener in der Grundansicht ab der Bedienebene Produktion über die
Schaltfläche den Tisch voll setzen.
Ab dieser Stationssoftware-Version ist diese Funktion mit der Bedienebene verknüpft.
Voreingestellte Bedienebene: Erweiterte Produktion.
Die Bedienebene kann bei Bedarf geändert werden.
5.2.2 Neue Pipettentypen 1008 und 1009
Die neuen Pipettentypen 1008 und 1009 werden von der Stationssoftware unterstützt.
