Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
13
5 Leistungsmerkmale der Stationssoftware-Version
706.1 SPx
5.1 Leistungsmerkmale der Stationssoftware-Version 706.1 SP2
Diese Stationssoftware-Version enthält keine neuen Leistungsmerkmale.
Die Stationssoftware-Version 706.1 SP2 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 706.1 SP1.
5.2 Leistungsmerkmale der Stationssoftware-Version 706.1 SP1
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
Die Stationssoftware-Version 706.1 SP1 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 706.1. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 706.1
SP1 aufgeführt.
5.2.1 Funktion "Vollsetzen" mit Bedienebene verknüpft
Bisher konnte der Bediener in der Grundansicht ab der Bedienebene Produktion über die
Schaltfläche den Tisch voll setzen.
Ab dieser Stationssoftware-Version ist diese Funktion mit der Bedienebene verknüpft.
Voreingestellte Bedienebene: Erweiterte Produktion.
Die Bedienebene kann bei Bedarf geändert werden.
5.2.2 Neue Pipettentypen 1008 und 1009
Die neuen Pipettentypen 1008 und 1009 werden von der Stationssoftware unterstützt.
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
14
6 Leistungsmerkmale der Stationssoftware-Version
706.1
HINWEIS
Detaillierte Angaben zu einzelnen Funktionen finden Sie in der Online-Hilfe der
Stationssoftware.
Die Stationssoftware-Version 706.1 beinhaltet alle Funktionen der Stationssoftware-Versionen
701.xx - 706.0. Nachfolgend sind die wichtigsten Leistungsmerkmale der Stationssoftware 706.1
aufgeführt.
6.1 SIPLACE X-Serie S – Bestückautomaten X3 S, X4 S, X4i S
Kompatibler Modus: Nicht unterstützt
Die Stationssoftware unterstützt die Bestückautomaten X3 S (mit drei Portalen), X4 S und X4i S
(mit vier Portalen) der neuen SIPLACE X-Serie S. X4i S ähnelt dem Bestückautomaten X4i, X4 S
dem Bestückautomaten X4. Der Bestückautomat X3 S unterscheidet sich von dem
Bestückautomaten X4 S nur darin, dass Portal 2 fehlt und ähnelt entsprechend einem
Bestückautomaten X3.
Für X4i S muss die Tischposition (innere oder äußere) in der Auto-Konfiguration festgelegt werden.
Für X3 S und X4 S wird nur die äußere Tischposition unterstützt.
Um den Abstand zwischen Förderer und Transport zu verringern, wird auch für den Bestückkopf
CPP der kleine Kalibrierteilhalter mit kleinem Kalibrierteil verwendet. Wenn eine stationäre Kamera
gleichzeitig im Einsatz ist, wird weiterhin das große Kalibrierteil mit dem entsprechenden
Kalibrierteilhalter benötigt.
Smart Pin Support wird unterstützt. Beim Einsatz von Smart Pin Support müssen alle Portale mit
jeweils einem Pin-Picker ausgerüstet sein.
Das neue Transportsystem für die SIPLACE X-Serie S wird unterstützt.
6.2 Neues Transportsystem für SIPLACE X-Serie S
Kompatibler Modus: Nicht unterstützt
Ein neues Transportsystem ist für die Bestückautomaten der SIPLACE X-Serie S eingeführt
worden.
Das Transportsystem besteht aus fünf Sektionen: Eingabesektion, Bestücksektion 1,
Zwischensektion, Bestücksektion 2, Ausgabesektion und unterstützt Einfach- und
Doppeltransportmodus.
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
15
Die Eingabe- und Ausgabesektionen sind kürzer als bei den bisherigen SIPLACE
Transportsystemen und bieten keinen Platz, um Leiterplatten zu puffern. Hierfür gibt es folgende
Lösungsmöglichkeiten:
1. Eingabe-/Ausgabe-Verlängerungen können als Option installiert werden.
Das Verhalten ist dann identisch zu dem des Transportsystems SX4.
In den Hardware-Optionen für den Transport muss der Benutzer auf der Bedienebene Service
(Kunde) einstellen, ob Erweiterungen installiert sind oder nicht.

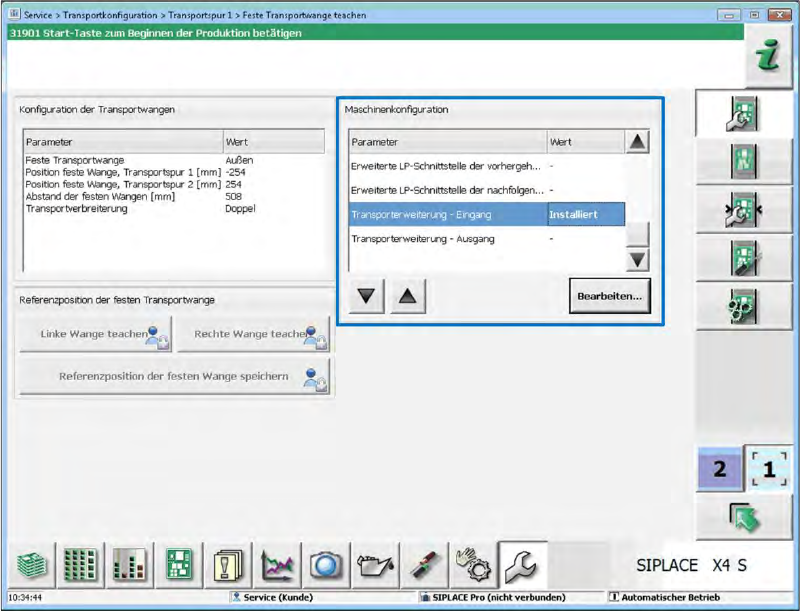

Abbildung 6-1: Einstellung von installierten Erweiterungen
Gegebenenfalls muss auch die Geschwindigkeit für die Transportbänder angepasst werden,
um die Leiterplatten von einer Maschine zur nächsten zu übergeben (unter Transport –
Geschwindigkeitsparameter einstellen).
2. Überlappenden Puffer benutzen (nur möglich für Bestückautomaten X3 S, X4 S und X4i S)
Wenn die Bestückautomaten in einer Linie stehen, können die Eingabe- und Ausgabesektionen
von beiden Maschinen zusammen als Puffer für eine Standard-Leiterplatte benutzt werden.
Hierfür muss die neue Schnittstelle SIPLACE Interface installiert werden (entsprechendes
Kabel installieren).
Eine Leiterplatte, die im Pufferbereich zwischen zwei Bestückautomaten liegt, wird nur in der
Nachfolgermaschine auf der Bedienoberfläche angezeigt.
3. Weitere Linienausrüstung (Ofen) kann hinter den Bestückautomaten X3 S, X4 S oder X4i S
installiert werden.
In diesem Fall wird die Leiterplatte wie eine lange Leiterplatte behandelt. D.h., wenn eine
Leiterplatte in die Maschine eingefahren wird, oder zur Ausgabesektion bewegt wird, belegt sie
den Bestückbereich.
Bänder vor dem Bestückautomaten haben keine spezielle Auswirkung, außer dass die
Leiterplatte erst bei freier Bestücksektion in die Maschine fährt.
