Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
6
2 Lieferumfang
2.1 Software-Komponenten
Software 706.1 SP2
Standardpaket: 00140040-04 Software SIPLACE Station 706.1 SP2 Basic
– Software-DVD Stations-SW V706.1 SP2 inkl. Smart GUI
1)
– Lizenz / Produktschein
– Software-Installationsanleitung V706.1 SP2/V705.05 SP2 D+E, Artikelnummer: [00197044-04]
– Verpackung
Fremdsprachen: 00140041-04 Software SIPLACE Fremdsprachen SR 706.1 SP2
– Software-DVD (Spracherweiterung)
– Lizenz / Produktschein
– Software-Versionsbeschreibung V706.1 SP2 D+E Fremdsprachen, Artikelnummer
[00197045-04]
– Verpackung
1)
Auf der DVD befinden sich die Standardapplikationen:
– Embedded Software für Transport
– Embedded Software für Achsen
– Embedded Software für BE-Tische
– Embedded Software für Gurtschneider
– Embedded Software für Köpfe
– Embedded Software für Vision-Module
– Embedded Software für E/A-Module
– Embedded Software für X-Förderer
– Embedded Software für digitales Druckregelventil
– Embedded Software für MTC2
– Embedded Software für WPC5/WPC6
2.2 Hardware-Komponenten
– Maschinenrechner
– Visionrechner (wahlweise)
– Koplanrechner (wahlweise)
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
7
2.3 Sprachen
Bedienoberfläche SIPLACE Station und SIPLACE Vision
Deutsch, Englisch und Simplified Chinese sind im Standardpaket enthalten. Für die Sprache
Simplified Chinese wird eine vorläufige Version bereitgestellt.
Die endgültige Version der Sprache Simplified Chinese, sowie andere Sprachen sind optional im
Sprachpaket enthalten. Das Sprachpaket ist unter der Artikelnummer [00140041-04] erhältlich.
Die Verfügbarkeit für die Stationssoftware und SIPLACE Vision wird in der folgenden Tabelle
angezeigt:
Sprache Stationssoftware / SIPLACE
Vision
Französisch x
Italienisch x
Spanisch (Mexiko) x
Portugiesisch (Brasilien) x
Rumänisch
*)
x
Polnisch
*)
x
Tschechisch
*)
x
Ungarisch x
Chinesisch Simplified x
Koreanisch x
Japanisch x
Tabelle 2-1: Sprachen
*)
Nur GUI (Online-Hilfe englisch)
Stationssoftware 706.1 SP2/705.05 SP2 / Versionsbeschreibung Ausgabe 07/2013 Edition
8
3 Wichtige Informationen für Umsteiger von
Stationssoftware-Versionen ab 60x
Die Stationssoftware 70x wurde für eine hohe Leistungssteigerung und eine noch bessere
Bedienbarkeit grundlegend überarbeitet. Daher gibt es keine Vorgänger-Version im herkömmlichen
Sinn.
Beim Überarbeiten der Software wurde darauf geachtet, dass der Anwender problemlos auf die
neue Stationssoftware-Version umsteigen kann. Um den Einstieg in die neue Stationssoftware-
Version zu erleichtern, sind im Folgenden die wichtigsten Änderungen zusammengefasst.
3.1 Neues Bedienkonzept – Neue Bedienoberfläche
Das Bedienkonzept der Stationssoftware-Version 70x wurde vollständig überarbeitet und neu
entwickelt.
Während die GUI in früheren Versionen funktionsorientiert über Menüs aufgebaut war, lässt sich
die GUI ab dieser Version aufgabenorientiert bedienen.
Symbole, Schaltflächen und Ansichten sind durch verschiedene Farben hervorgehoben, wenn z.B.
ein Eingriff des Bedieners erforderlich ist.
Das Standardeingabe-Element für die Bedienung der GUI ist der Touchscreen. Alle Funktionen
können mit Hilfe des Touchscreens bedient werden. Die Tastatur und der Trackball stehen
weiterhin zur Verfügung.

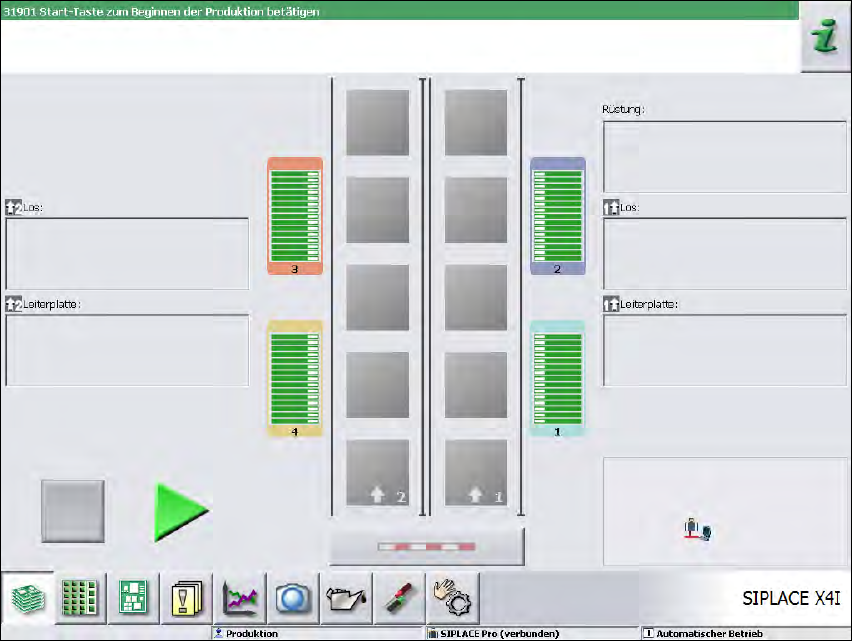

In der folgenden Abbildung ist die Grundansicht bei der Produktion dargestellt.
Abbildung 3-1: Grundansicht
