2. Job 编制器 PRG-NXTS-009S1 106 NXT 系列 编程手册 e. 请 确认 [Coordina te] 列表的已选 元件的 [Plac e Before] 数据的 选择元件列表显示 Reference。 30PRG-0075E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 105
2.5.19 使用 Place before
Shield case 等特定元件之前要贴装时，设定 Place before 就可以指定元件之前一定先贴
装。
先贴装的设定方法
先贴装的设定存在个别设定的方法和复数元件集中设定的方法。
1. 个别设定的方法

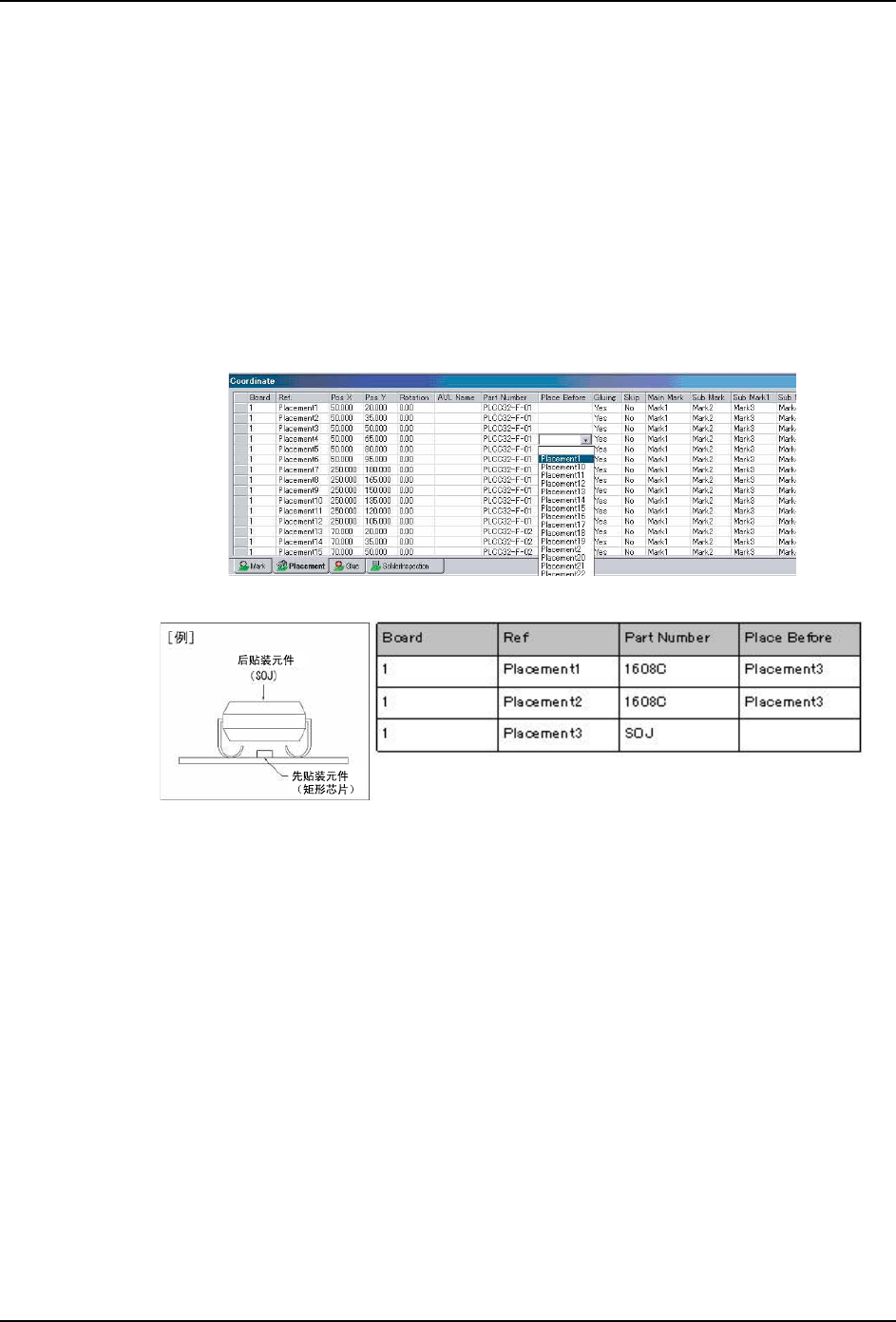

a. 请在 [Coordinate] 列表中选择先贴装元件。
b. 请在 [Place Before] 列表中选择后贴装 Reference。
2. 复数元件集中设定的方法
a. 请从 View 或 [Coordinate] 列表中全部选择先贴装的元件。

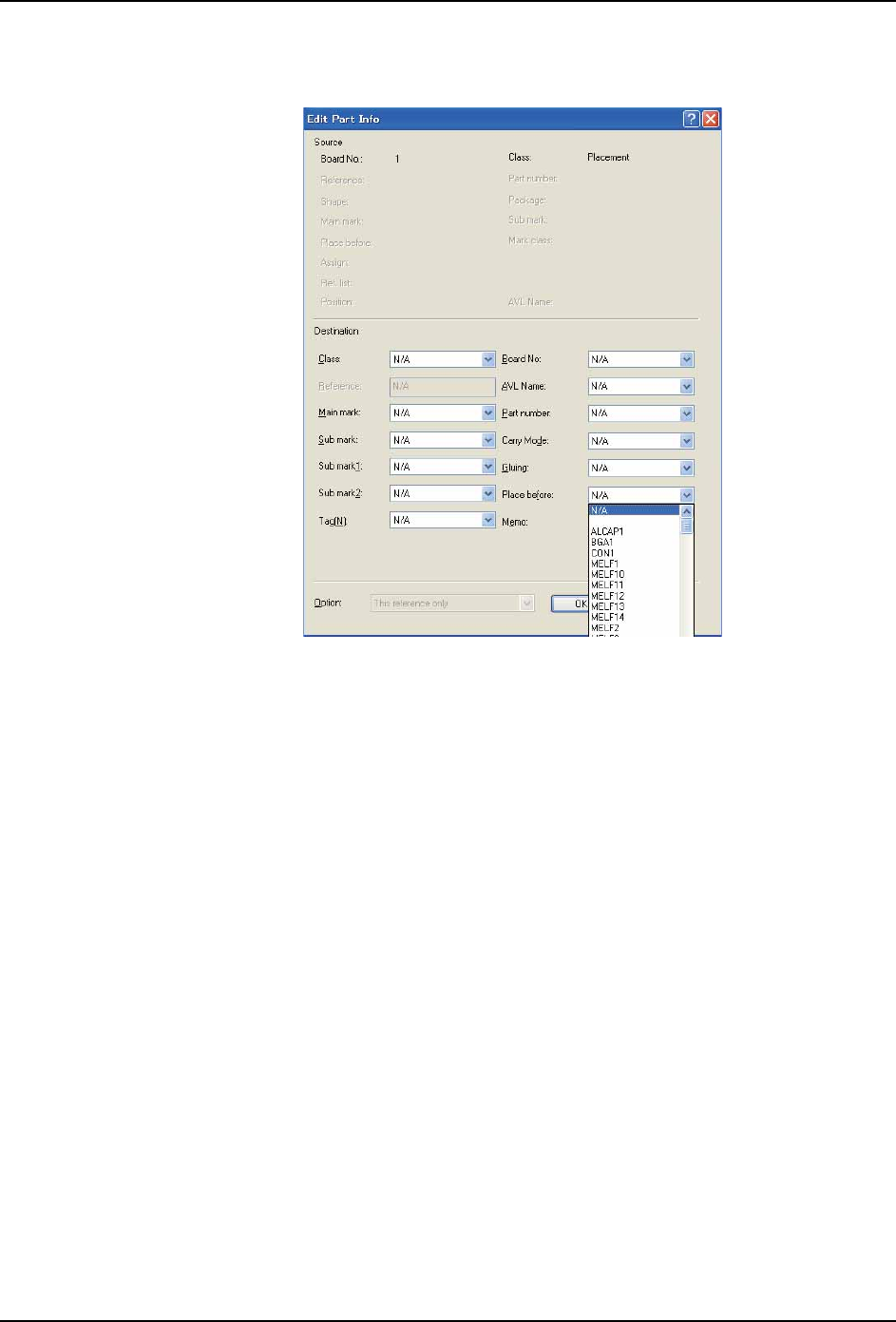

b. 请从 [Edit] 菜单中选择 [Edit Part 编辑 ]-[Edit Part Info]。
c. 请在 [Edit Part Info] 对话框内的 [Place Before] 的列表中选择后贴装元件的
Reference。
d. 请点击 [OK] 按钮。
30PRG-0073
30PRG-0074S
2. Job 编制器 PRG-NXTS-009S1
106 NXT 系列 编程手册
e. 请确认 [Coordinate] 列表的已选元件的 [Place Before] 数据的选择元件列表显示
Reference。
30PRG-0075E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 107
2.5.20 使用 Auto Backup Pin( 自动支撑销 ) 时
请在 Job Builder 进行 Machine Configuration 和 Backup Pin 设定。
如果是 Local 销，请指定销使用在贴装何种元件。
Global Pin 配置到生产线内自动对应 Backup Pin 的所有机器及模组上。
Local Pinl 配置到特定的元件使用。
使用此功能时，请在 Accessories Software 的模组功能设定中设定使用自动 Backup Pink。
详细内容请参照 「System Reference」。
所需的配件
·对应自动 Backup Pin 的工作头。
·还 Stocker 的 Conveyor
·Backup Pin
Auto Backup Pin 使用时的注意点
·根据 Conveyor Type 及运用方法，有些范围无法配置 Backup Pin。请注意无法配
置的范围不要进行配置 Backup Pin 的设定。以下是无法配置的范围。
M6-2(SP), M6-3
01PRG-0330-S
15.0 18.0
19.0A
252.0244.5
2.0
2.0
Panel Stopping Position Offset.
