2. Job 编制器 PRG-NXTS-009S1
148 NXT 系列 编程手册
2.6 生产线平衡
所谓的 Line Balance 是为了各机器的负荷（工作量）均等，把贴装元件分配到机器的功能。
2.6.1 Job Builder Line Balance
请按照下面的步骤，使用 Job Builder 功能进行 Line Balance。
1. 从 [Tools] 菜单中选择 [Line Balance...]，显示 [Line Balancer Options] 对话框。
2. 在 [Feeder allocation] 组框中选择选项。
3. 单击 [Start] 按钮。 显示 [Line Balancer] 对话框，执行生产线平衡。
备注 )点击 [Stop] 按钮后会中止执行生产线平衡。
4. 生产线平衡成功后，单击 [Close] 关闭对话框。
Do not use current
feeder allocation
无视在 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置，需要根据各机器的负载
（工作量）向最适当的机器分配元件时选择此项。
Use current feeder
allocation
在优先 [Machine Configuration] 的 [Feeder Setup]
标签页中指定的供料器配置的前提下，需要将未决定
配置的其他元件分配到最适当的机器时选择此项。
05OTM-0001E
05OTM-0002E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 149
5. 出现错误时，单击 [Error Details]、在所显示的窗口中确认错误内容后，单击
[Close] 关闭对话框。 在 Job 编制器中修正 Job 内容，再次执行生产线平衡。
备注 )所变更的内容将在创建贴装该元件的机器的生产程序时被反映。在 Edit Skipped
Feeder 画面中显示的元件不在生产线平衡范围内。执行生产线平衡后，请在 Edit
Skipped Feeder 画面执行分配。
2.6.2 Line Balancer
使用 Line Balancer，可以考虑机器之间的 Cycle Time 进行 Line Balance。
使用注意事项
使用 Line Balancer 的 Job 需要预先在 Job 编制器执行生产线平衡，以保证该 Job 不会发生
错误。 有关 Job 编制器的 “ 生产线平衡 ” 指令，请参照 [2.1 Job 编制器的 Line Balancer]
或者 《Fuji Flexa 用户手册》“Job 编制器 ” 章节中的 “ 生产线平衡 ” 的内容。
Line Balancer 的使用方法

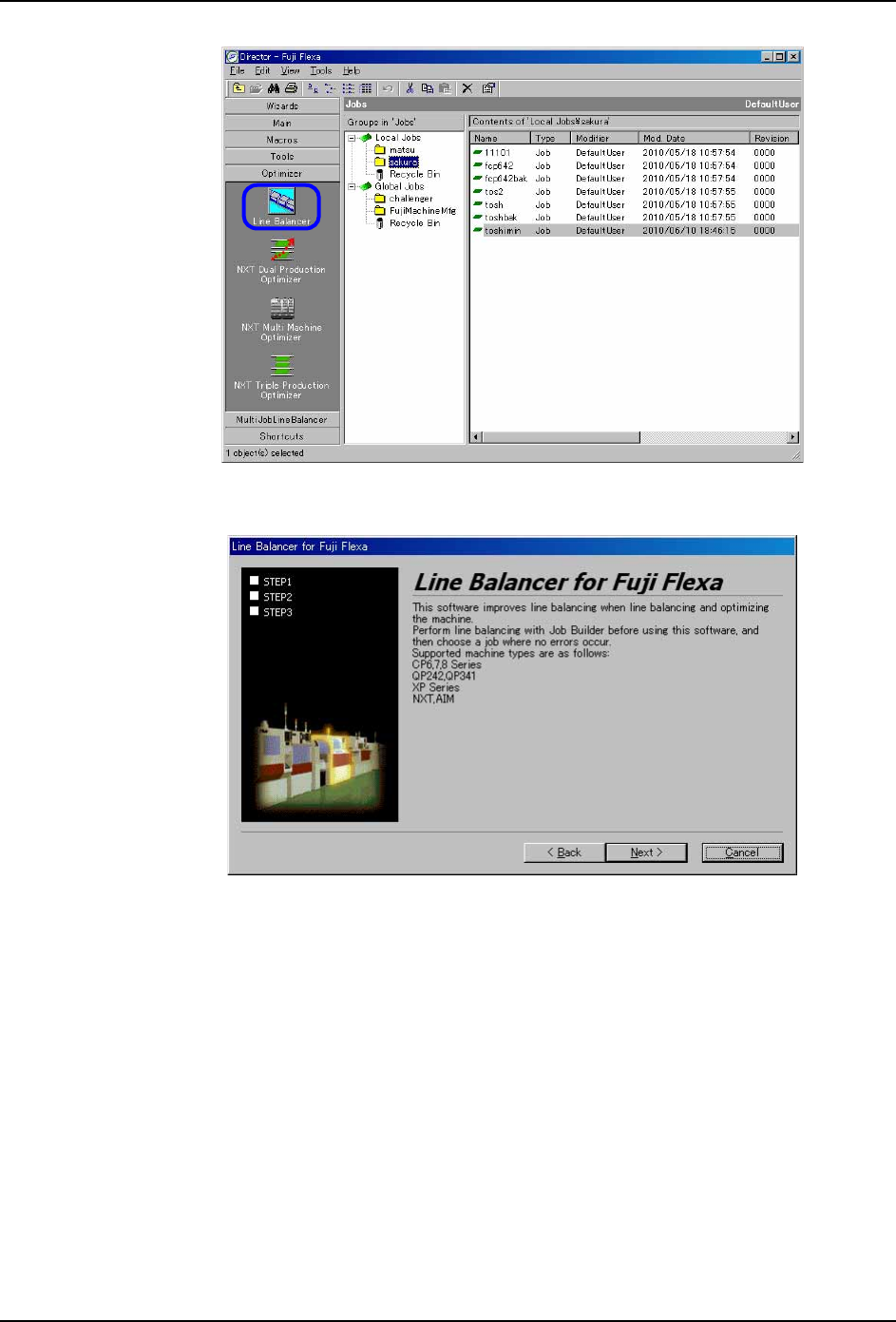

1. 在导向器图标栏单击 [Optimizer] 标签页，单击 [Line Balancer] 图标。
05OTM-0003E
2. Job 编制器 PRG-NXTS-009S1
150 NXT 系列 编程手册

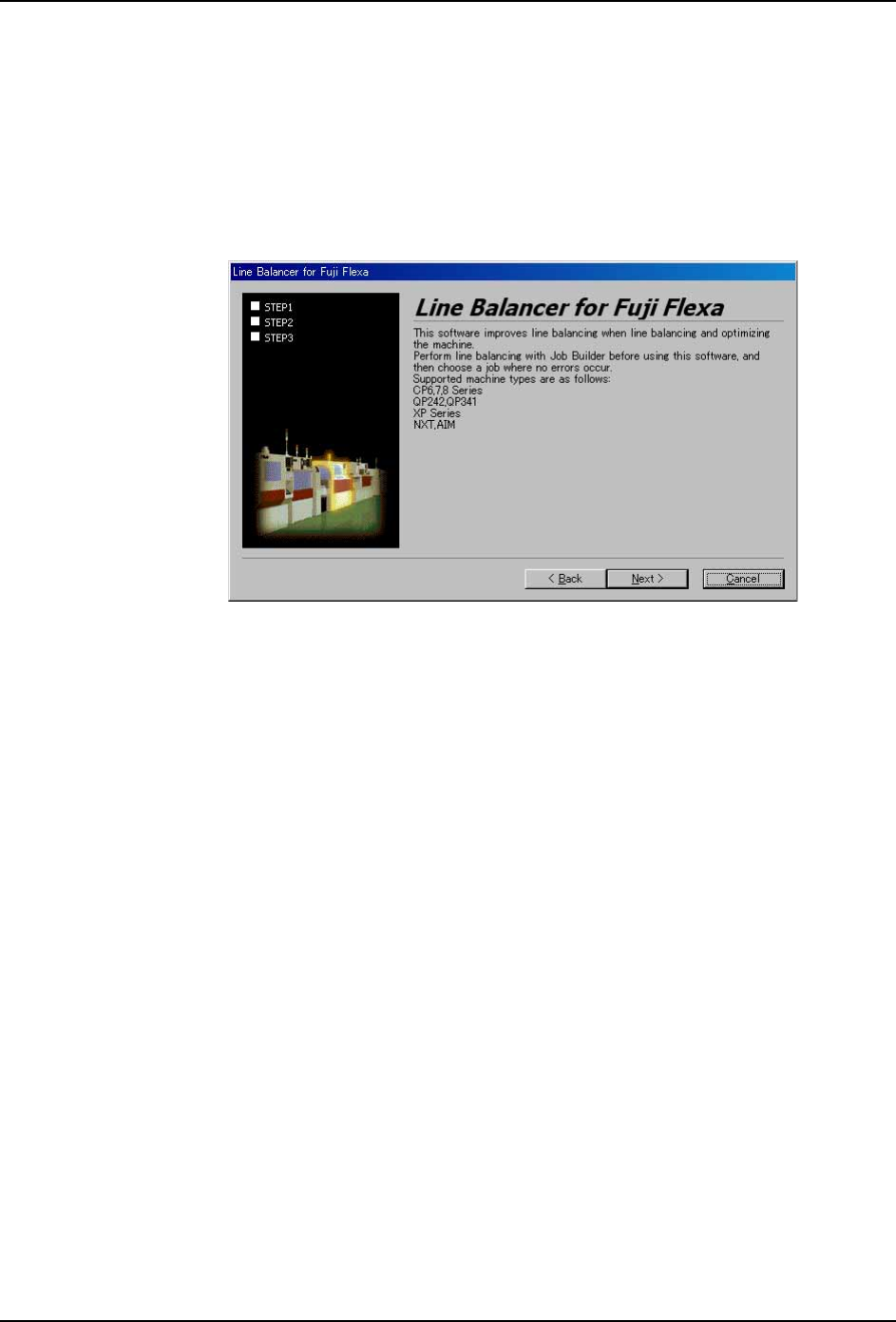

显示 Line Balancer 的启动画面。
备注 )单击 Windows 的 [ 开始 ] 按钮，选择 [ 所有程序 ] - [Fuji Flexa] - [Optimizer] -
[Line Balancer] 也可以显示 Line Balancer 的启动画面。 从 Job 编制器的 [ 工具 ] 菜
单中选择[LineBalancer(with Optimization)]也可以显示Line Balancer的启动画面。
2. 在 Line Balancer 的启动画面中单击 [Next]，显示 STEP1 画面。
05OTM-0004E
