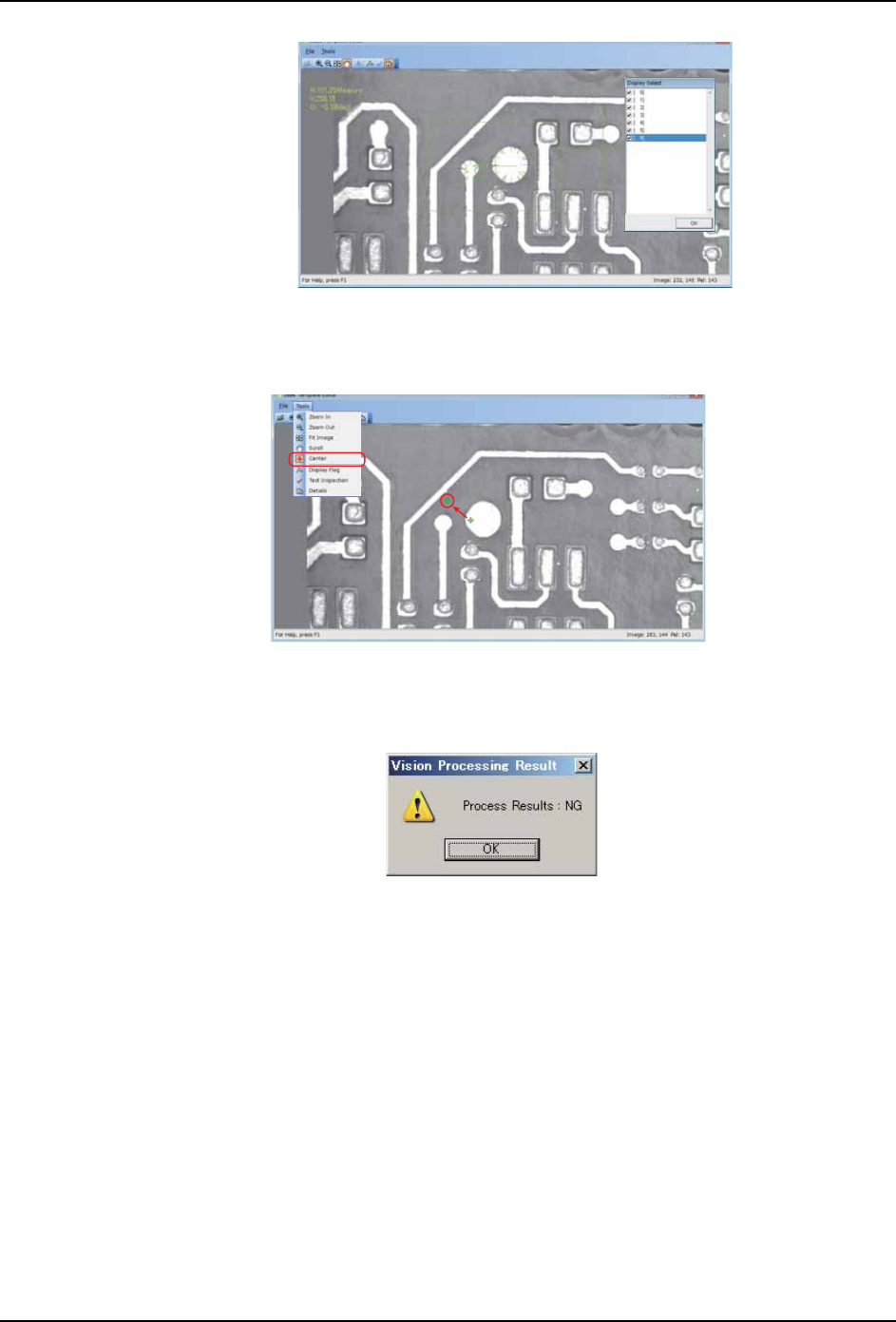

PRG-NXTS-009S1 5. 其他的应用 NXT 系列 编程手册 309 3. 请 移动读取区域的中心 （Center Marke r） ， 反复进行影像处理 试验。 a. 选 择菜单栏的 [ 工具 ] - [ 中心的设定 ] 后，将 Cen ter Marker 拖放 到任意位置。 b. 请选择菜单栏的 「工具」- 「实行试验处理」 。 4. 影像处理失败时，显示错误对话框。 5. 影像处理失败时，请进行定位点数 据的调整。详细…
5. 其他的应用 PRG-NXTS-009S1
308 NXT 系列 编程手册
5.2.2 不定形基准定位点的影像处理试验
进行创建定位点的影像处理试验。

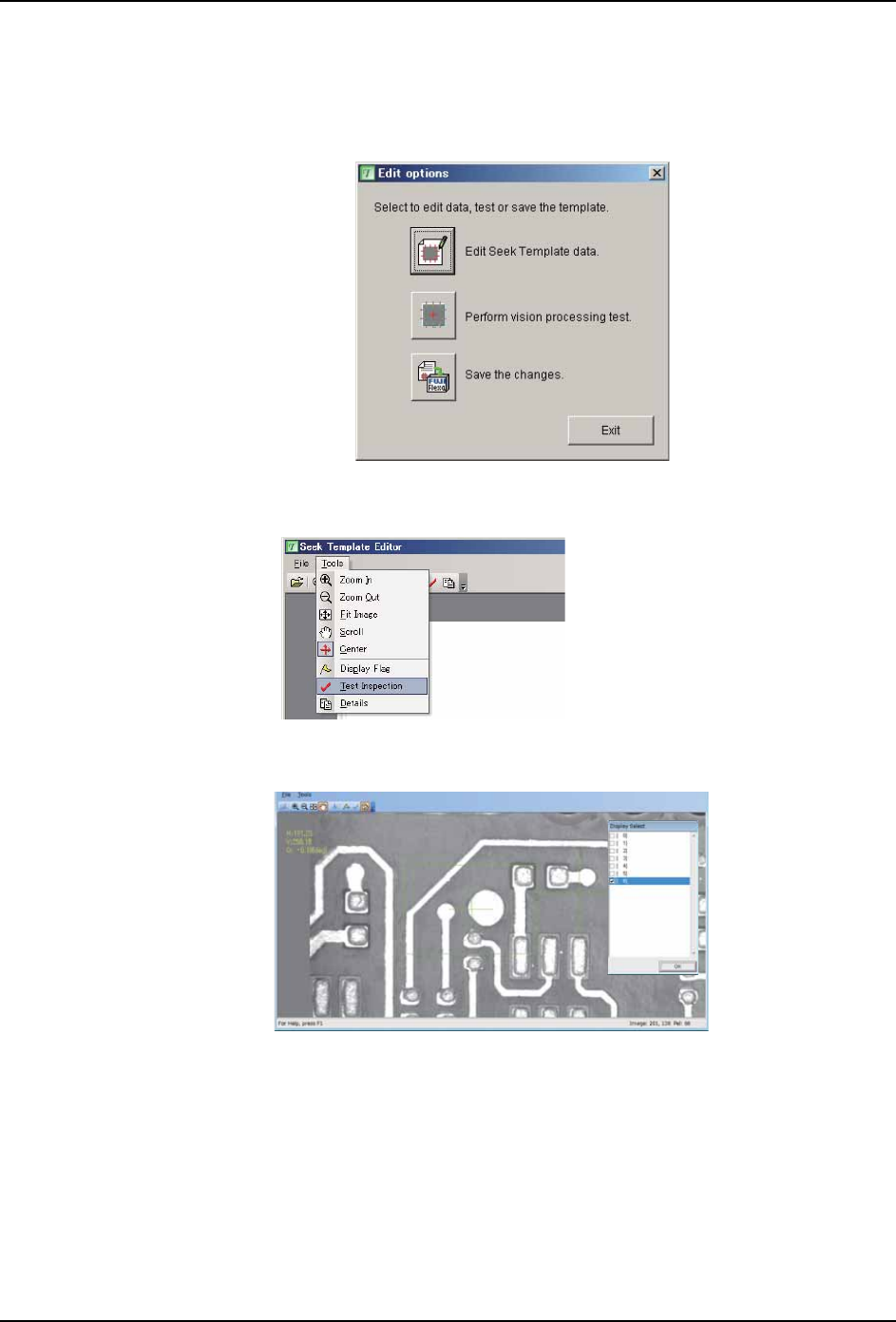

1. 请在编辑内容选择对话框内按下 [ 进行影像处理试验。] 键。
2. 请选择菜单栏内的 「工具」- 「实行试验处理」。
a. 影像处理成功时显示以下的处理结果。
b. 可在显示选择对话框内，通过选择检查 BOX，参照详细的影像处理结果。
33TOP-0065E
33TOP-0051E
01PRG-0365-E
5. 其他的应用 PRG-NXTS-009S1
310 NXT 系列 编程手册
5.2.3 不定形基准定位点数据的更新
请更新创建的不定形基准定位点数据。
1. 请在编辑内容选择对话框内，按下 ［更新数据。］键。
2. 显示以下的对话框，请按下 ［OK］键。
3. 请在编辑内容选择对话框内按下 ［完成］键。
33TOP-0065E
33TOP-0054E
33TOP-0055E
33TOP-0056E
