·跳过吸嘴头中的吸嘴返次到吸嘴置放台上。如果由于某些原因而导致吸嘴无法返
次到置放台时，请手动脱卸吸嘴。
·跳过一个不良吸嘴头后，使用工作头可以产生准确的偏移。
跳过工作头上的吸嘴头
1. 如果还没有按下 START 并且打开电源后显示主屏幕，请按下 START 打开吸嘴头的电源。
随后停止机器的运转。
2. 请确认模组中显示了主屏幕。
3. 启动 MEdit，然后从 [Tool] 菜单中选择 [Holder skip]。显示 [Holder skip] 对话框。
4. 选择工厂、生产线、NXT-2/NXT-2c 机器，然后从 [Module list] 中选择模组。[Holder
lists] 中将显示工作头中的可用吸嘴头列表。
5. 选择要跳过吸嘴头的复选框。
备注 )通过使用 [Shift] 或 [Ctrl] 键可以选择多个吸嘴头的复选框。首先按住 [Shift] 或
[Ctrl] 键，然后左击希望选择的吸嘴头，这些吸嘴头将以加亮显示。最后松开 [Shift]
或 [Ctrl] 键，选择任何一个加亮显示的吸嘴头的复选框。这样就能自动选择所有加亮
显示的吸嘴头的复选框了。
6. 单击 [Set] 应用跳过设置，然后关闭 MEdit。
7. 在相关模组中按下 START 重新启动生产。在不使用跳过吸嘴头的情况下继续进行生产。
备注 )如果跳过吸嘴头正夹着元件，则丢弃此元件。根据需要将吸嘴返次到吸嘴置放台中。
当吸嘴头指定为跳过时，跳过吸嘴头将显示在模组的操作面板中。请确认要跳过的吸嘴头是
正确的。
清除工作头上的吸嘴头跳过设置
1. 在带有跳过吸嘴头的模组上按下 CYCLE STOP 停止生产。
2. 请确认模组中显示了主屏幕。
3. 启动 MEdit，然后从 [Tool] 菜单中选择 [Holder skip]。显示 [Holder skip] 对话框。
4. 选择工厂、生产线、NXT-2/NXT-2c 机器，然后从 [Module list] 中选择模组。[Holder
lists] 中将显示工作头中的可用吸嘴头列表。
5. 清除跳过吸嘴头的复选框来清除跳过设置。
6. 单击 [Set] 应用清除跳过设置，然后关闭 MEdit。
7. 在相关模组中按下 START。使用先前跳过的吸嘴头继续进行生产。
5.1.12 使用模拟模式测试 Job
通过定位相机获取指定顺序的贴装位置，在 MEdit 中以图表形式比较电路板图型与元件图像
（线框）。该功能允许操作员检查任何贴装位置的偏移以及贴装角度的问题。此外，通过比
较元件图形线框与实际焊垫的排列，可以粗略确认元件类型。如果还存在计算上的偏差，则
可以很容易地在 MEdit 中进行修正并反馈到 Job 中。
通过这种模式检查的主要项目有基准点、贴装位置、方向和元件类型。执行该测试并不需要
实际元件，只需要一块电路板就可以。如果找到任何有关这些项目的问题，则进行修正，然
后再检查一遍。
5. 其他的应用 PRG-NXTS-009S1
282 NXT 系列 编程手册
启动模拟模式
1. 向机器传送将要执行测试的 Job，等待主屏幕显示模组中所有操作用电路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production Job]
对话框。
4. 双击带有需要测试 Job 的机器的生产线，然后双击机器名称来显示模组。选择需要测试
Job 的模组。[Job] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，在带有需要测试 Job 的模组中选择通道。
6. 单击 [OK] 打开 Job 中的指定数据。
7. 从 [Tool] 菜单中选择 [Job Test]-[Simulation]。模组操作面板的背景色变为表示模组
正在进行测试的紫色。
01PRG-0029Ea
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 283
检查元件的位置和方向

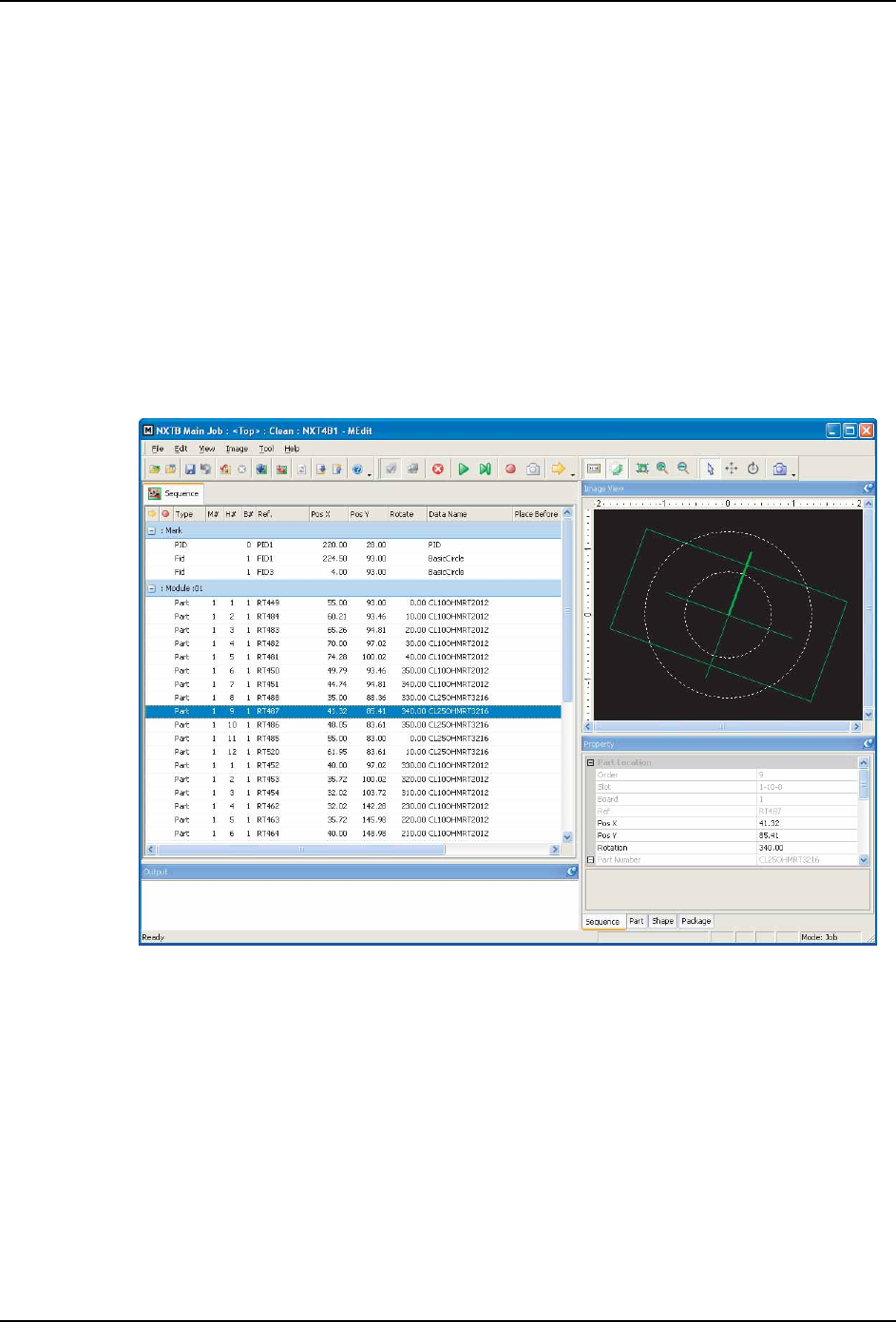

8. 从 MEdit 的列表中选择将要进行检查的顺序，单击中断点按钮 （红色圆形按钮）。这样
用以确认将要进行检查的顺序并且顺序的开头一列将显示红色圆形图标。
备注 )可以指定多个中断点。中断点的顺序停止并且所获取的图像发送到 MEdit 用以确认。
非中断点的顺序图像是不会送到 MEdit 中进行确认的，除非下一个顺序指令正在使用。
9. 根据需要通过选择要启动的机器顺序来指定检查的启动顺序，然后单击开始顺序按钮
（黄色箭头按钮）。进行检查时该顺序将作为检查启动顺序使用。
10.单击开始按钮 （指向右边的绿色三角形按钮）开始执行检查操作。机器启动搬运轨道
并且装载电路板后，夹紧电路板并且从指定顺序开始进行检查。机器通过定位相机获取
贴装位置图像，这些项目显示在操作面板中。到达中断点顺序后，机器获取位置图像，
停止运转并将图像输送到 MEdit 中。该图像以元件图形形式在 MEdit 中覆盖显示。
11.根据电路板中的焊垫确认元件图形的坐标和角度。如果需要更改元件的 X 轴或 Y 轴位
置，则可以直接编辑坐标或单击定位按钮 （有四个箭头的按钮），然后单击并拖动图形
直到将其准确定位。可以通过单击旋转按钮 （带箭头的圆圈按钮）来更改方向。
NXTEJM003E
Break point
Start
NXTEJM005
