17.STEP8，开始生产线优化处理并且显示结果。
18.单击 [Save] 将优化结果保存到 Job 中。
注意 )如果没有执行该操作，则 Job 中将不反馈任何优化结果。
19.保存结果后，请单击 [Cancel] 关闭向导。
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 165
2.7.3 Dual Production Optimize （双通道生产时）
使用Dual Production Optimizer不同电路板面可以使用Lane1及Lane2进行Dual Lane生产。
1. 请选择 Fuji Flexa 导向器的画面左侧的图标栏的 [Optimizer] 按钮。
2. 请单击 [Dual Production Optimizer]。启动向导。

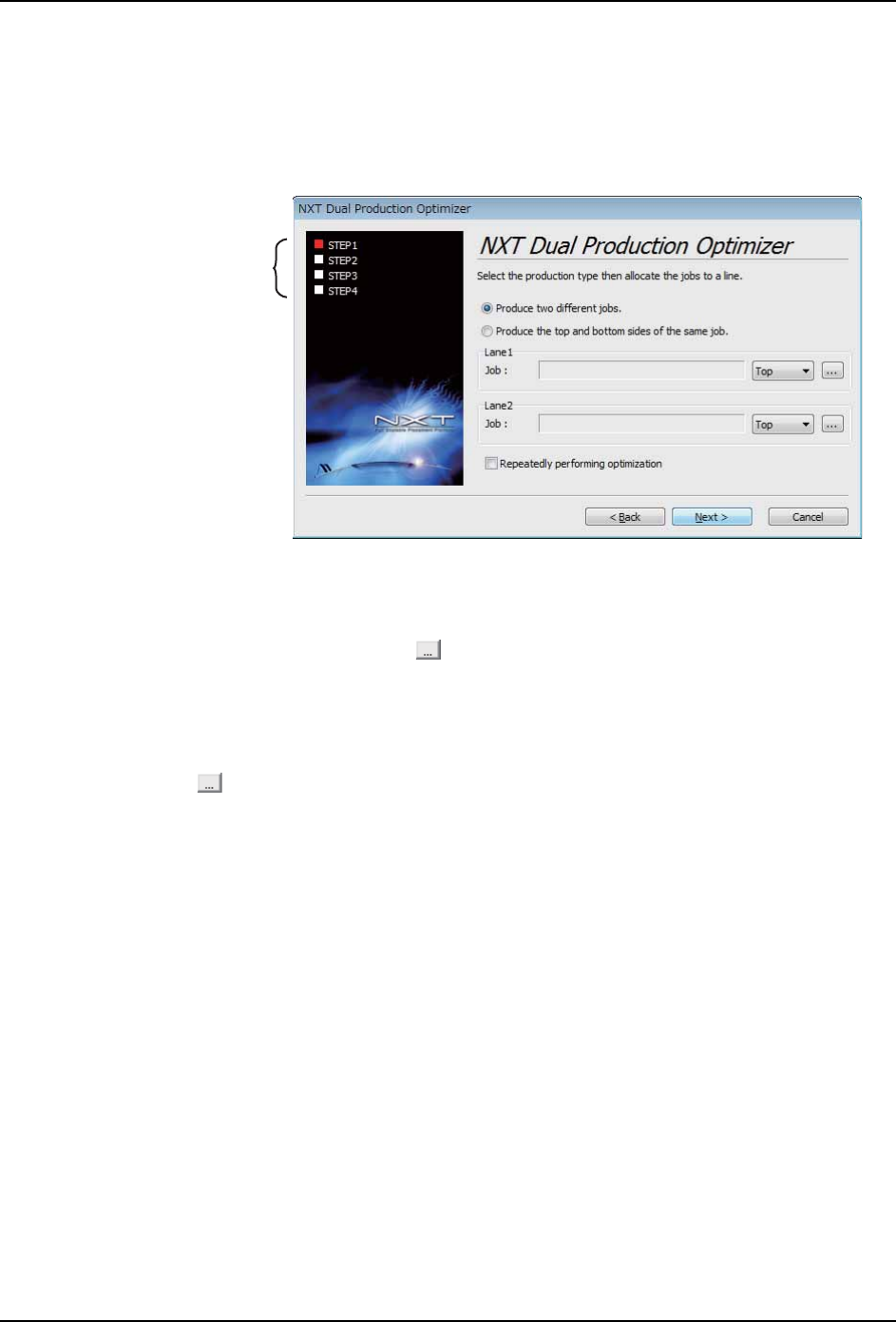

3. STEP1，请选择想要使用的 Job 选项 （[ 使用 2 个 Job] 或者 [ 使用 1 个 Job 的 Top 面和
Bottom 面 ]。
4. 请单击 [ 通道 1] 组合框内的 [ ] 按钮。可以进行优化的 Job 被显示在对话框中。
5. 选择要使用通道 1 进行生产的 Job，然后单击 [OK]。所选 Job 名称将显示在 Job 文本框
中。
备注 )如果因出错而无法打开 Job，请检查 Job 是否已经被打开。不能选择已经打开的 Job。
6. 从 [ ] 按钮左侧的下拉列表中选择 Job，然后指定电路板面 （[Top]/[Bottom]）。
7. 选择[使用2个Job]时，请对[通道2]组合框也进行上述的 5 ～ 7 的步骤。
8. 选择 [Repeatedly performing optimization] 时，自动变更条件后反复进行优化，算出
更佳的周期时间。优化一直进行直到取消为止，保存时最佳结果被保存。
9. 单击 [Next]。
10.STEP2，选择要执行优化的机器，单击 [Next]。
01PRG-0145-Sa
ᱴ⽰ੇሲ↛僚
2. Job 编制器 PRG-NXTS-009S1
166 NXT 系列 编程手册
11.请选择 STEP3 要使用的 Options 项目。详细设定请参照下面的表格。
设定 说明
Calculate the cycle
time only
勾选此项后，不执行优化。（仅计算周期时间。）
Reallocate feeders 勾选此项后，执行供料器配置的优化。 如果不勾选此项，会
按照已经设定的供料器配置执行优化。 从 [Used feeder
positions] 下拉式列表中选择 [Lane1]、 [Lane2] 或者
[Lane1,Lane2]。
Allocate parts with
excessive sequences
to multiple modules
设定是否把贴装点数多的元件分散到多个供料器上，分配到其
他模组上。
Divide parts on fixed
feeders
选择 [Allocate parts with excessive sequences to
multiple modules] 时显示。
已固定的供料器也划分里设定。
Optimize panel
stopping position for
paired module
production
M3 双模组生产时，设定是否优化电路板停止位置。该设定只
有进行 M3 双模组生产时有效。
Allocate parts in the
interference area to
M6 modules
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6 模组
上。
Optimize for single
module production
设定是否对X为250～305 mm 的电路板进行 M3 单模组生产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
Optimize nozzle
station
指定是否优化吸嘴分配。
05OTM-0102-Eb
