PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 47
注意事项
·传输了 Package Data 的 [Assign Feeder Indexing Settings] 设定为 Yes 的 Job
后，供料器 DIP 开关的设定就会变成无效，生产时使用 Job 中所设定的送料间距
和速度。
·即使删除了 Job，Job 中所设定的设定值仍残留在供料器内。暂时将供料器从平台
上拆除重新插入后，供料器内的数值就会被清除，供料器 DIP 开关的设定变成有
效。
·将 Package Data 的 [Assign Feeder Indexing Settings] 设定从 Yes 变更为 No
后，供料器 DIP 开关的设定变成有效。请进行必要的设定。
·使用 AVL 时，设定送料间距 (Feed Pitch) 或者送料速度 (Indexing Speed) 不同
的料带时，优先根据 PD 的指定动作。
·料带拼接时，不能连接送料间距 (Feed Pitch) 或者送料速度 (Indexing Speed)
不同的料带。
·使用 MEdit 时，不能进行送料间距 (Feed Pitch) 的设定。只能够进行送料速度
(Indexing Speed) 和是 否进行 Job 指 定的设 定 (Assign Feeder Indexing
Settings)。
·异名双通道生产时，在不同的 [Assign Feeder Indexing Settings] 设定中不要
使用相同料站注解的元件。
·在自由配置中，如果设定为 Kit Line Configuration - Splicing Warning ：ON，
请将是否进行 Job 指定的设定 (Assign Feeder Indexing Settings) 变成 No。
·供料器的固件为未对应时，显示供料器更换向导画面。请更换成对应供料器。
·对 [Indexing Priority(from W12f)] 设定为 [Speed] 时，可能存在供料姿势的不
稳定。发现供料姿势不稳定时请设定为 [Stability]。
·[Indexing Priority(from W12f)] 的设定仅在封装数据 [Indexing Speed] 设定
为[High]时有效。
·[Indexing Priority(from W12f)] 的设定仅对 W12f 以上的供料器有效。
2. Job 编制器 PRG-NXTS-009S1
48 NXT 系列 编程手册
2.5.6 使用吸取确认后供料器送料功能
能够设定为，进行各吸嘴头的元件有无确认，如果存在吸取失误，停止该料槽的吸取动作。
请按照以下的步骤进行设定。
必要的器材
必要的软件
·NXT 应用程序 V6.00 或更高版本
·Fuji Flexa V6.1.0 或更高版本
设定 Shape Data

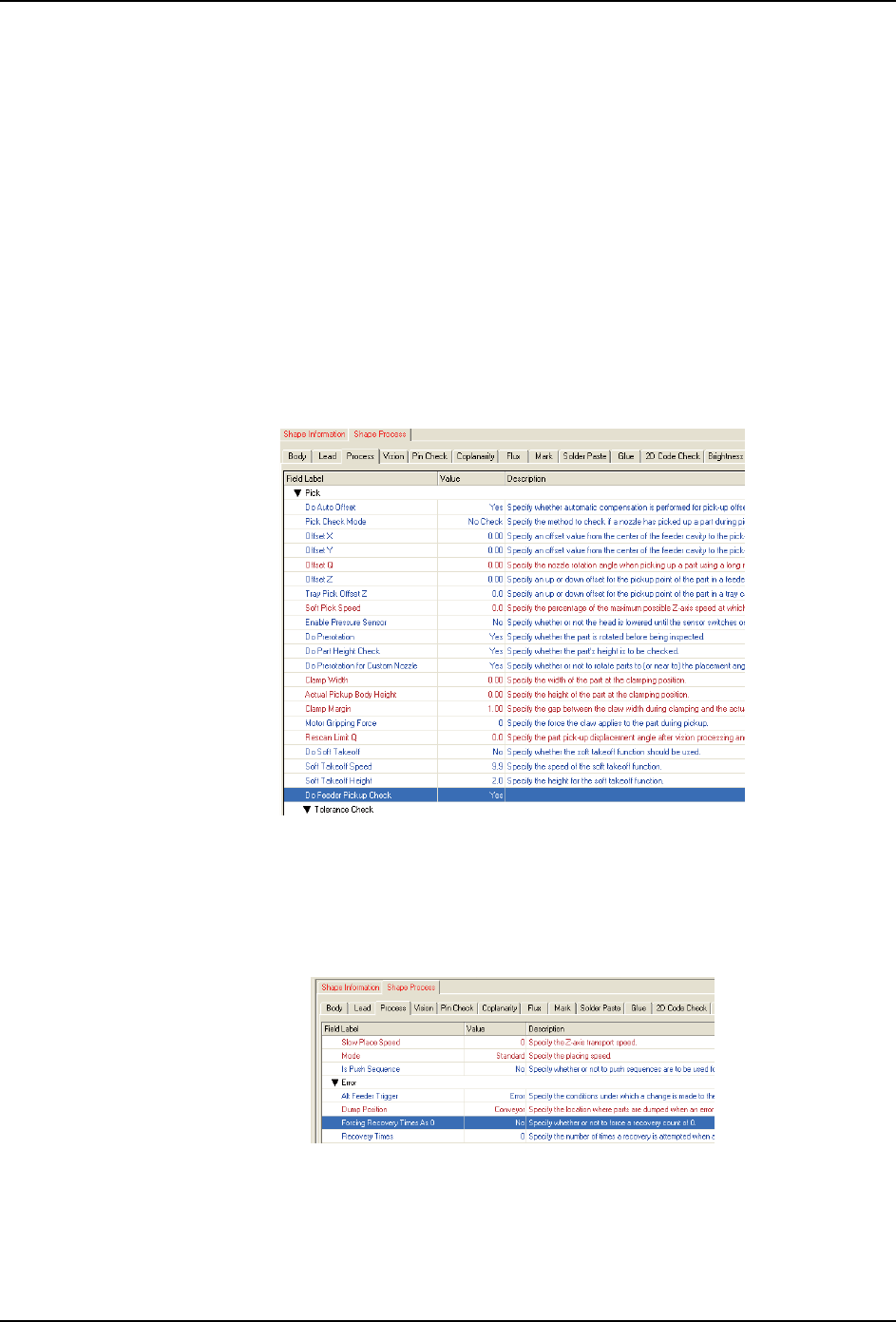

1. 请选择 ShapeData 的 [Shape Process] -[ Process ]-[ Pick ]，将 [Do Feeder Pickup
Check] 设定为 [Yes]。
2. 进行吸取失误时停止吸取的设定。请选择 [Shape Process] - [Process] - [Error]，将
[Forcing Recovery Times As 0] 设定为 [Yes]。
备注 )此设定为 「No」时，如果 「Recovery Times」被设定为 0 以外，则是该次数，如果设
定为 0，由于进行机器功能设定中设定的次数补件，因此被进行了该次数的供料器送
料。
01PRG-0213E
01PRG-0214E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 49
2.5.7 使用带元件侧面识别功能的工作头时
为了使用带元件侧面识别功能的工作头，在 Job 中需要进行以下的设定。
·模组的设定 （Machine Configuration）
·元件有无确认功能的设定 （Shape Data)
·元件高度确认功能的设定 （Shape Data)
·元件正反判断功能的设定 (Part Data)
根据工作头类型，在元件侧面识别功能中能够使用的功能有所不同。详细内容请参照以下的
表格。
注意事项
1. 在 H01 和 H02(F) 工作头中，不能使用特殊吸嘴和机械夹头。
2. H01、H02(F) 工作头吸取发生漏气时，无法使用有无元件确认功能。
3. H04、H04S(F) 工作头运用 1 吸嘴时，无法使用有无元件确认功能。
设定项目 H24(G, S)
V12
H12HSQ
H08Q H08MQ H04
H04S(F)
G04Q
G04FQ
G04(F)
H01
H02(F)
模组的设定 共通 共通 共通 共通 共通 共通
元件有无确认功能的设定 ○ ○ ○ ○ ○ ○
元件高度确认功能的设定 ○ × ○ × ○ ×
元件正反判断功能的设定 ○ × ○ × × ×
对应带橡胶垫吸嘴 × × ○ × ○ ○
