5. 其他的应用 PRG-NXTS-009S1
314 NXT 系列 编程手册

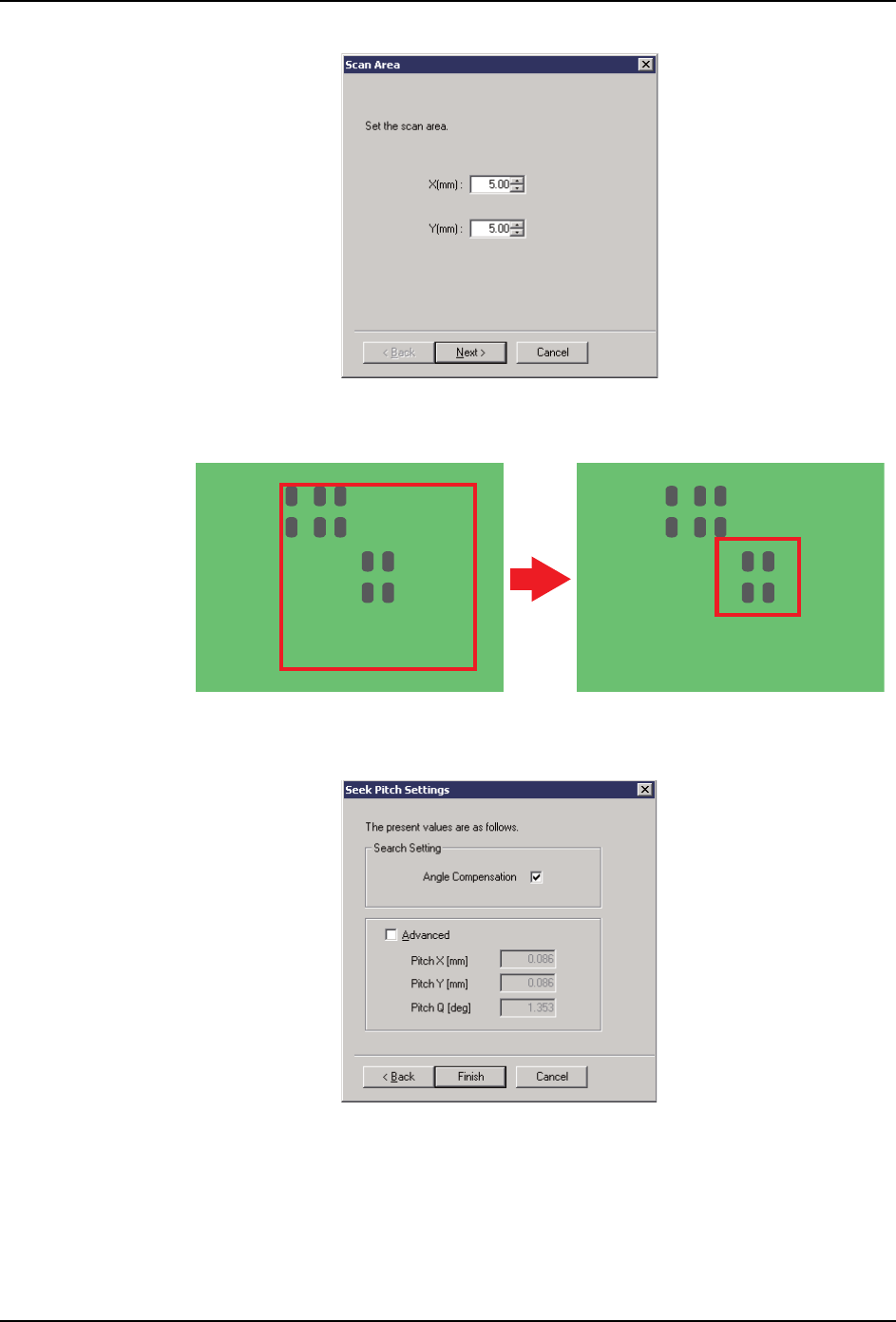

备注 ) 通过设定小的读取区域、可以避免相似的焊盘图形，防止误识别。
11.请在 Seek Pitch 设定对话框内，按下 [Finish] 键。
备注 ) 选择 Advanced 检查 BOX 后可以改变影像查出时的查出间隔。但是，请尽可能不要随意进行改
变。改变后可能大幅度地增加影像处理时间。
12.完成调整后，请进行 "5.2.2 不定形基准定位点的影像处理试验 "、"5.2.3 不定形基准
定位点数据的更新 "、"5.1.17 使用机器进行定位点数据的影像处理试验 "。
33TOP-0048E
33TOP-0144
33TOP-0049E
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 315

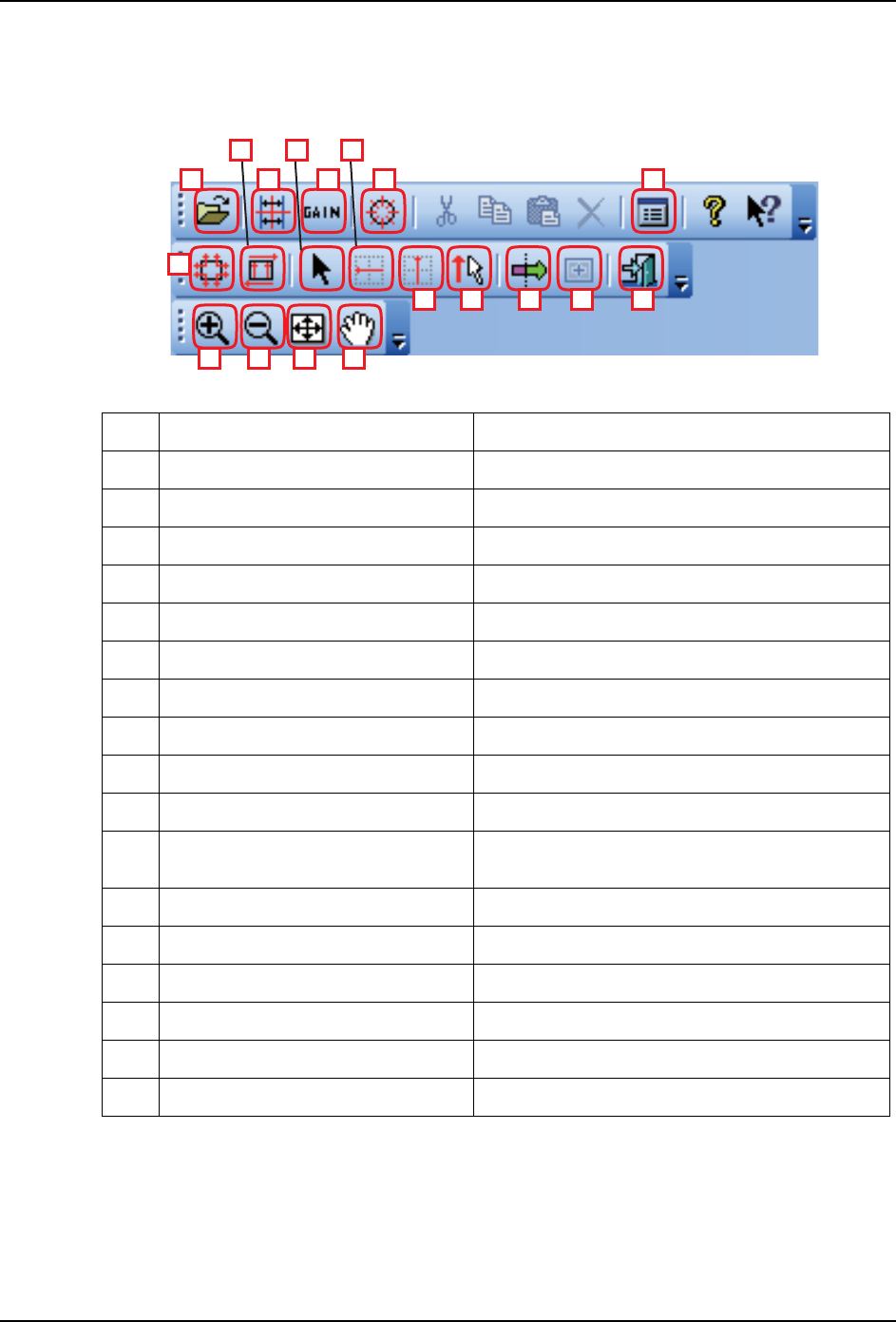

5.2.5 关于 Seek Template Editor 的图标
Seek Template Editor 的图标如下图所示。
01PRG-0372
1.
2.
3. 4.
17.
5.
9. 10. 11. 12. 18.
13. 14. 15. 16.
6. 7.
8.
1. 打开影像 打开影像图像。
2. 卡尺 设定卡尺框。
3. 对比度补正 显示对比度补正对话框。
4. 查找线形状配置基本模块 创建查找线形状配置基本模块。
5. 定位查找线 显示定位查找线。
6. 检查查找线 显示检查查找线。
7. 对象的选择 选择对象的工具。
8. 查找线 （0 度） 创建 0 度的查找线。
9. 查找线 （90 度） 创建 90 度的查找线。
10. 查找线 （角度自动识别） 创建角度自动识别的查找线。
11. 边界位置补正 补正查找线的边界位置。
12. 中心点补正 将选择的基本模块定义的中心位置变更为搜索
模型的中心位置。
13. Zoom in 扩大影像。
14. Zoom out 缩小影像。
15. 全体显示 显示整个影像。
16. 滚动 滚动影像。
17. Property 显示 Property 对话框。
18. 完成编辑 完成编辑。
5. 其他的应用 PRG-NXTS-009S1
316 NXT 系列 编程手册
5.2.6 查找线的设定
以下说明除了查找线形状基本模块之外，个别设定查找线的方法。
查找线的设定方法有以下 2 种。
•设定双查找线的方法
•设定单查找线的方法
2 种设定方法可以在选项对话框内进行选择。

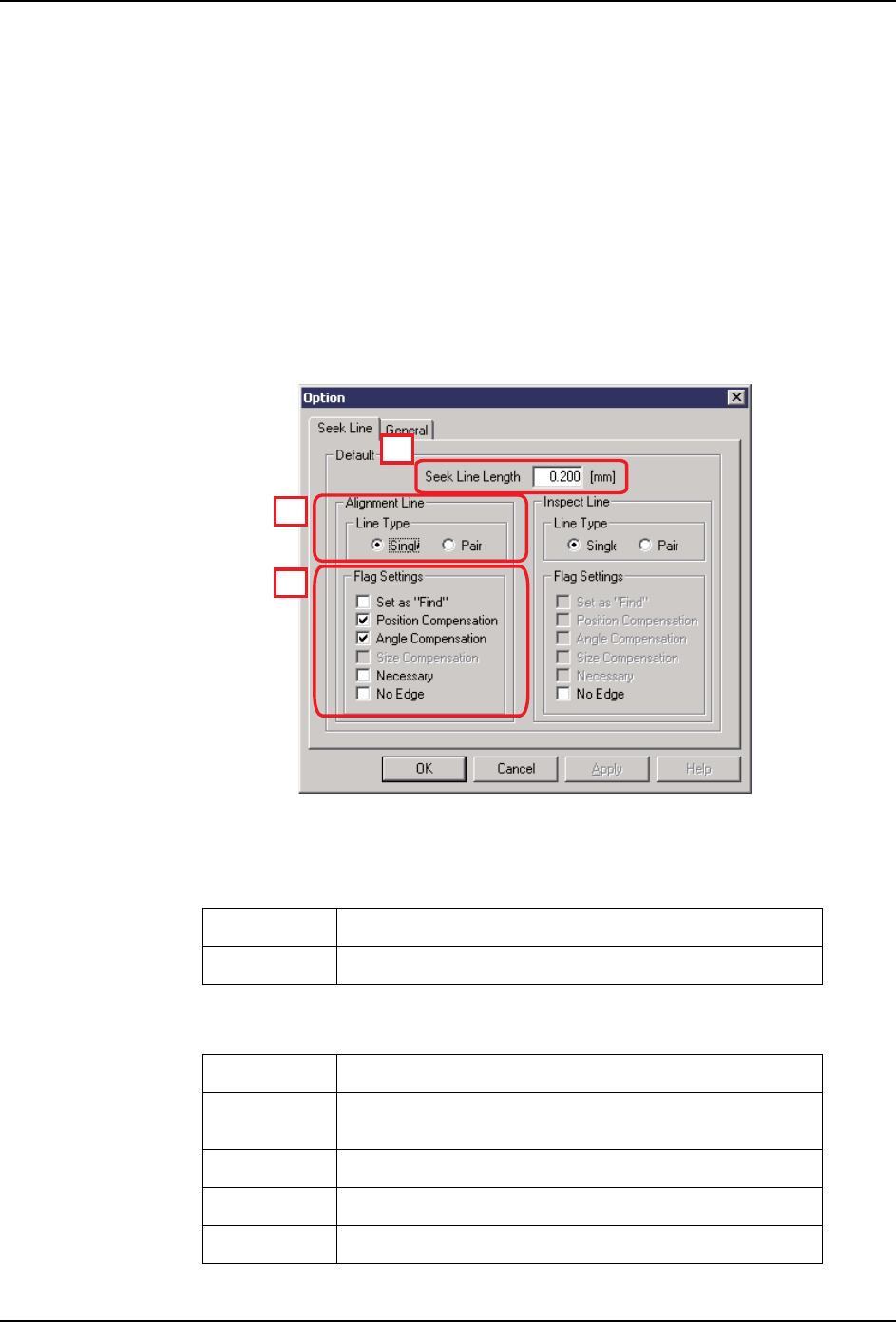

关于选项对话框的设定
说明有关选项对话框的设定。
请在 Seek Template Editor 的菜单栏内选择 「工具」- 「选项」，显示选项对话框。
1. 查找线长度：设定查找线的长度。
2. 生产线类型
3. Flag 设定
单： 可以使用单查找线进行设定。
双： 可以使用双查找线进行设定。
Find 设定： 对于对象查找线使用粗定位时选择。
位置补正 /
角度补正：
最后定位时使用位置和角度的补正时选择。
尺寸补正： 选择了双查找线时变为有効。
必要条件： 不使用。
边界无： 查找线部没有边界时选择。主要用于检查查找线。
33TOP-0063E
1.
2.
3.
