PRG-NXTS-009S1 3. 元件数据
NXT 系列 编程手册 237

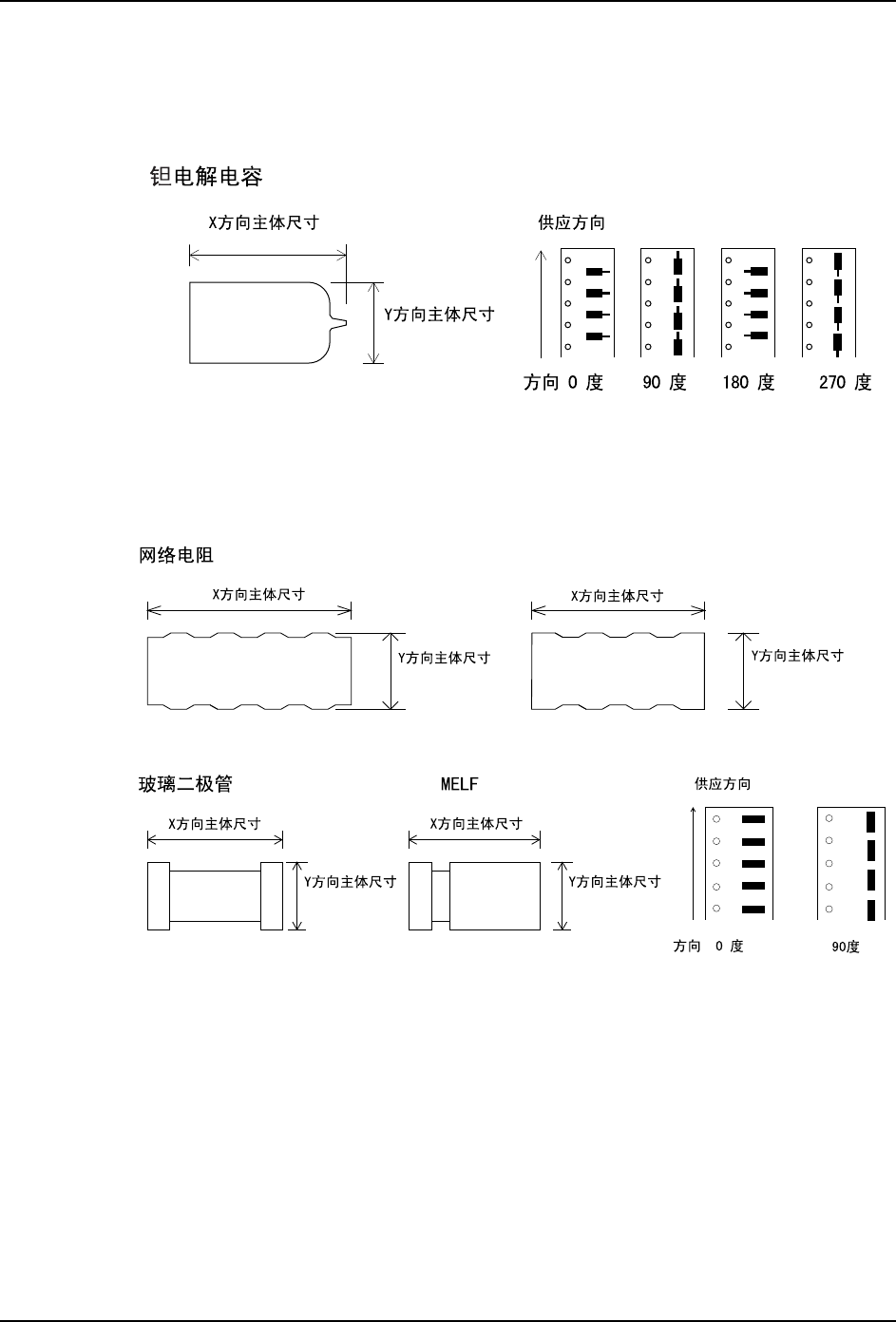

Vision Type 61 钽电解电容处理 Vision Type 63 钽电解电容处理 （附加极性检查）
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。另外，钽电解电
容的突起部分必须包含在元件主体尺寸中。使用附加极性检查时，就必须在元件数据中正确
地输入供应方向。元件基准点是元件中心。
Vision Type 62 网络电阻，MELF 处理
在元件数据中只输入元件的主体尺寸。不需要输入 Element Information。元件基准点是元
件中心。
NXTPRG015S
NXTPRG016S
3. 元件数据 PRG-NXTS-009S1
238 NXT 系列 编程手册
Vision Type 65 铝电解电容处理
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。电极也包含在元
件主体尺寸中。元件基准点是元件中心。
Vision Type 66 各类矩形芯片处理 （斜吸取检测功能）
在元件数据中只输入元件的主体尺寸，不需要输入 Element Information。元件基准点是元
件中心。对元件是否被斜吸取进行检测。
NXTPRG018S
NXTPRG014S
PRG-NXTS-009S1 3. 元件数据
NXT 系列 编程手册 239
Vision Type 70 （75） 功率晶体管处理
必须在元件数据中输入元件的主体尺寸和 Element Information。另外，对于长度和宽度不
同的引脚，定义不用的要素。Vision Type 70 时，元件基准点是元件主体中心，Vision Type
75 时，元件基准点是元件中心。如果元件上方的引脚的切口较大，必要时设定为 [ 不进行
影像处理 ]。
NXTPRG019S
