NXT系列 编程手册 1.pdf - 第324页
PRG-NXTS-009S1 5. 其他的应用 NXT 系列 编程手册 311 5.2.4 不定形基准定位点数据的调整 出现影像处理错误时，请进行不 定形基准定位点数据的调整。 请选择以下任何一种调整方法 进行调整。 •调整 Gain 以及 Brigh tness 的方法 •使用 [Use Loo k Up Table] 细微调整 Bright ness 的方法 调整 Gain 以及 Brightness 的方法 1. 请在 MEdit…
5. 其他的应用 PRG-NXTS-009S1
310 NXT 系列 编程手册

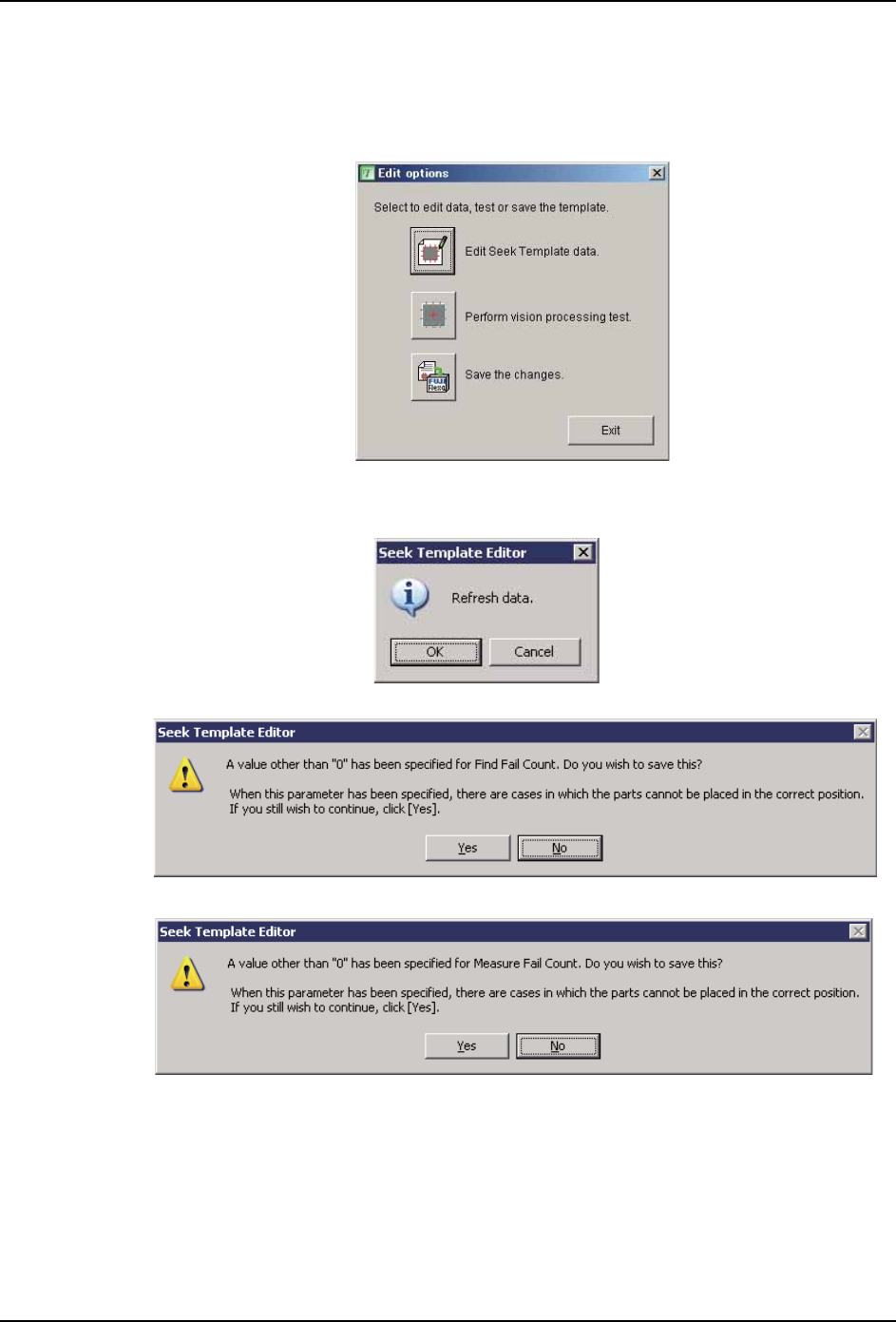

5.2.3 不定形基准定位点数据的更新
请更新创建的不定形基准定位点数据。
1. 请在编辑内容选择对话框内，按下 ［更新数据。］键。
2. 显示以下的对话框，请按下 ［OK］键。
3. 请在编辑内容选择对话框内按下 ［完成］键。
33TOP-0065E
33TOP-0054E
33TOP-0055E
33TOP-0056E
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 311

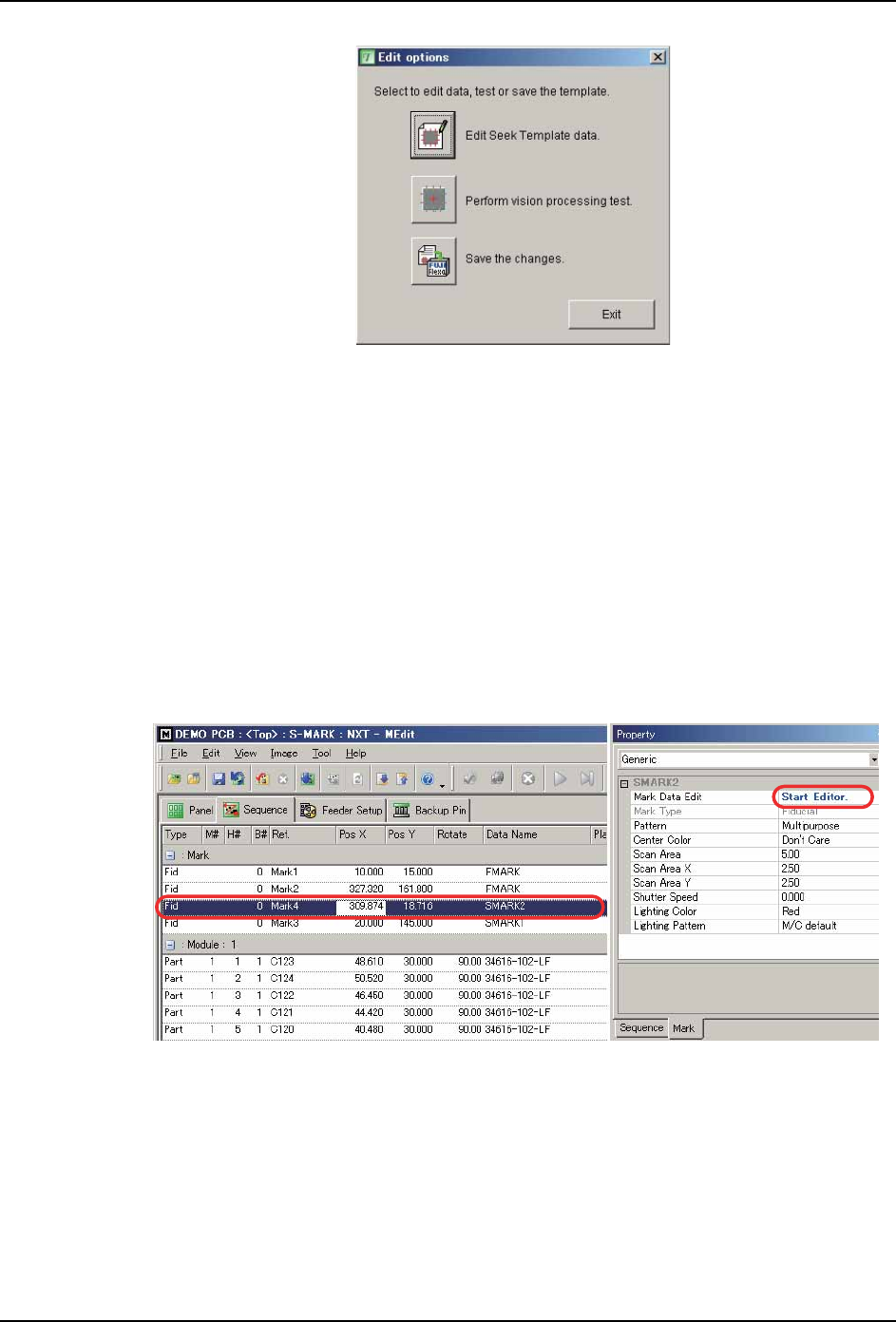

5.2.4 不定形基准定位点数据的调整
出现影像处理错误时，请进行不定形基准定位点数据的调整。
请选择以下任何一种调整方法进行调整。
•调整 Gain 以及 Brightness 的方法
•使用 [Use Look Up Table] 细微调整 Brightness 的方法
调整 Gain 以及 Brightness 的方法
1. 请在 MEdit 内选择进行调整的定位点坐标。
2. 请在选择定位点 Property 画面的 Mark Data Edit 后，按下右侧的 [...] 键。
3. 请按下 [ 编辑 Seek Template。]，启动 Seek Template Editor。
33TOP-0065E
33TOP-0127
5. 其他的应用 PRG-NXTS-009S1
312 NXT 系列 编程手册
4. 请在 Seek Template Editor 的菜单栏内选择 「File」- 「Property」。
5. 请在 Property 对话框的 [LUT/Gain_Brightness] 标签页内选择 [ 使用 Gain/
Brightness] 后按下 [OK]。
注意 ) 調可以任意选择一种调整方法，但是不能同时使用２种调整方法。
6. 请选择菜单栏的 「工具」- 「对比度补正」。
33TOP-0065E
33TOP-0100-E
33TOP-0037E
