2. Job 编制器 PRG-NXTS-009S1 168 NXT 系列 编程手册 2.7.4 Multi Job Line Balancer （选项） Multi Job Line Ba lancer 是创 建机器的供料器配置 以减少供料器换线时 间的专用软件。 该 软件是选项软件，它需要具备许 可证才能使用。 使用 Multi Job Line Balancer 时的重要事项 请注意以下几点。 ·在 Multi Job Line B…
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 167
12.单击 [Next] 后，就会开始优化处理。
13.STEP4，信息框中将显示优化进程的当前状态。优化进程完成后，在向导的最后步骤将
显示每个模组周期时间。
14.要查看带有周期时间的文本文件，请单击 [Report]。要将优化处理保存到 Job 中，请
单击 [Save]。单击 [Save] 后，结果将被保存下来。如果不使用优化结果，请在不单击
[Save] 的情况下继续进行下个步骤。
15.单击 [Cancel] 关闭向导。
Nozzle station nozzle
allocation method
(H08, H12 head only)
选择 [Optimize nozzle station] 时显示。
指定吸嘴置放台的吸嘴排列方式。
工作头需要最小数量吸嘴的 “Minimum” 排列。
最大数量吸嘴的 “Maximum” 排列对置放台有效。
Optomize using
"optimal" as the
optimizer type
[Optimizer Type] を [Optimal] に设定します。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
设定 说明
2. Job 编制器 PRG-NXTS-009S1
168 NXT 系列 编程手册
2.7.4 Multi Job Line Balancer （选项）
Multi Job Line Balancer 是创建机器的供料器配置以减少供料器换线时间的专用软件。该
软件是选项软件，它需要具备许可证才能使用。
使用 Multi Job Line Balancer 时的重要事项
请注意以下几点。
·在Multi Job Line Balancer使用的元件数据是使用在元件数据或Multi Job Line
Balancer 的 [Job used for line or feeder setup] 指定的 Job 数据。请把所有
Job 的元件数据复制到服务器或指定的 Job 上。
请分配 Multi Job Line Balancer。未 Sign 的元件是无法分配。执行前把全部的元件分配
到机器上。
操作步骤

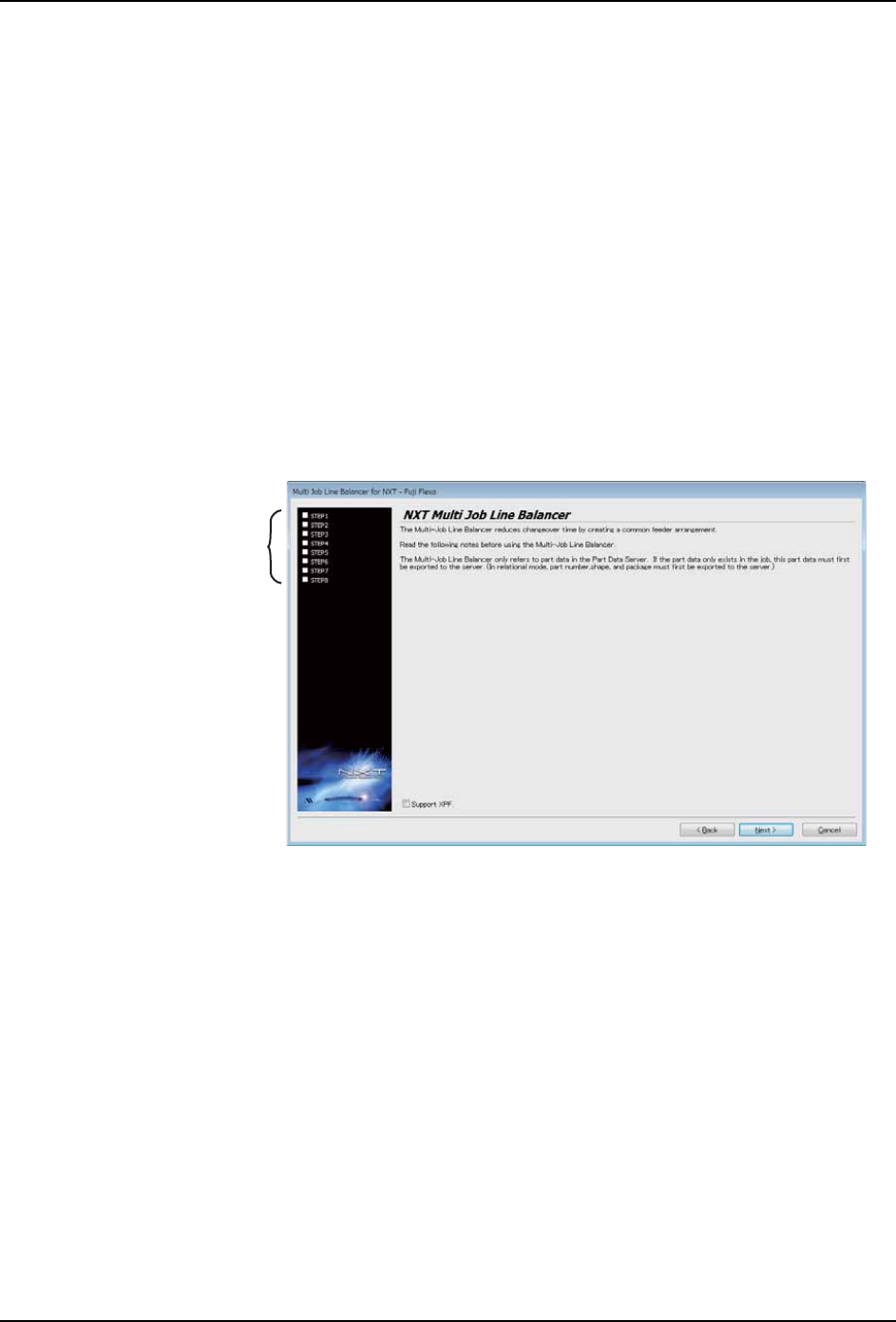

1. 请选择 Fuji Flexa 导向器的画面左侧图标栏的 [Multi Job Line Balancer] 按钮。
2. 单击 [MultiJob LineBalancer]。启动向导。
3. 如果生产线上存在 XPF 时，请选择 [ 支持 XPF] 的设定。如果不存在 XPF 或者在生产线
平衡中不考虑 XPF 时，请不要选择该选项。
4. 单击 [Next]。
5. STEP1，请单击 [[Add]。显示 Job 的选择对话框。
6. 使用该对话框选择要执行多 Job 生产线平衡的 Job。
备注 )使用 [Ctrl] 或 [Shift] 键可以多项选择。
7. 选择执行生产线平衡的电路板的面，然后单击所显示对话框中的 [OK]。
01PRG-0141-Sa
ᱴ⽰ੇሲ↛僚
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 169
备注 )这个步骤之后，可以通过右击列表中的 Job 名称，然后在快捷菜单中指定面来变更电
路板的面。
8. 继续添加 Job，直到所有希望执行生产线平衡的 Job 都添加完毕。
9. 如果希望指定 Job 的生产数量设置，请右击 Job 名称，然后选择 [Enter the
production quantity]，接着在对话框中指定生产数量，再单击 [OK]。
10.如果希望优先 Job 中的电路板某面的生产，请右击 Job 名称，然后从 [Prioritizing
Production] 中指定电路板面。
11.变更元件共通度的设定时，请单击 [ ] 键。显示共通度算出基准设定对话框。
a. 请在共通度算出基准群组框内，选择使用的选项。
b. 请在对象元件的设定群组框内，选择使用的选项。
c. 选择选项后单击 [OK]，元件共有度被算出。
设定值 说明
对于在所有 Job 上使用的元件共
同。
仅对所选择 Job 上使用的同一元件进行共通处理。
对所设定的大于 Job 数以上的使
用元件进行共通处理。
输入 Job 数。
对所输入 Job 数以上的使用的同一元件，作为共通
元件处理。
对所设定的一部分 Job 数的使用
元件进行共通处理。
输入比例 (%)。
对所输入比例以上 Job 数的使用的同一元件，作为
共通元处理。
设定值 说明
将 Job 内的所有元件作为对象。 包括没有被分配元件在内，所有元件都为处理对
象。
仅将被分配的元件作为对象。 仅被分配的元件为处理对象。
01PRG-0354-E
