NXT系列 编程手册 1.pdf - 第168页
PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 155 3. 选择需要优化的机器，然后单击 [Sta rt]。 4. 显示 [Optimize] 对话框。优化过 程的状态将显示在该对话框 中。如果发生错误，请单 击 [Error Details] 查看错误信息。优化结束后请单击 [Close]。 备注 )结束 Job 的 Opuchimaizu，可以传送到机器。 30PRG-0031E
2. Job 编制器 PRG-NXTS-009S1
154 NXT 系列 编程手册
2.7 优化
在 Opuchimaizu 进行贴装顺序、供料器配置、吸嘴配置的 Opuchimaizu。
实施 Line Balance 以后，一定要进行 Opuchimaizu。
2.7.1 Job 编制器内的优化
以下说明仅对 1 个 Job 进行优化时的操作步骤。
备注 )Job 内的 Opuchimaizu 以机器为单位执行，不考虑复数机器之间的 Cycle Balance。
1. 从 Job 编制器内的 [Tools] 菜单中选择 [Optimize]，显示 [Optimize Options] 对话
框。

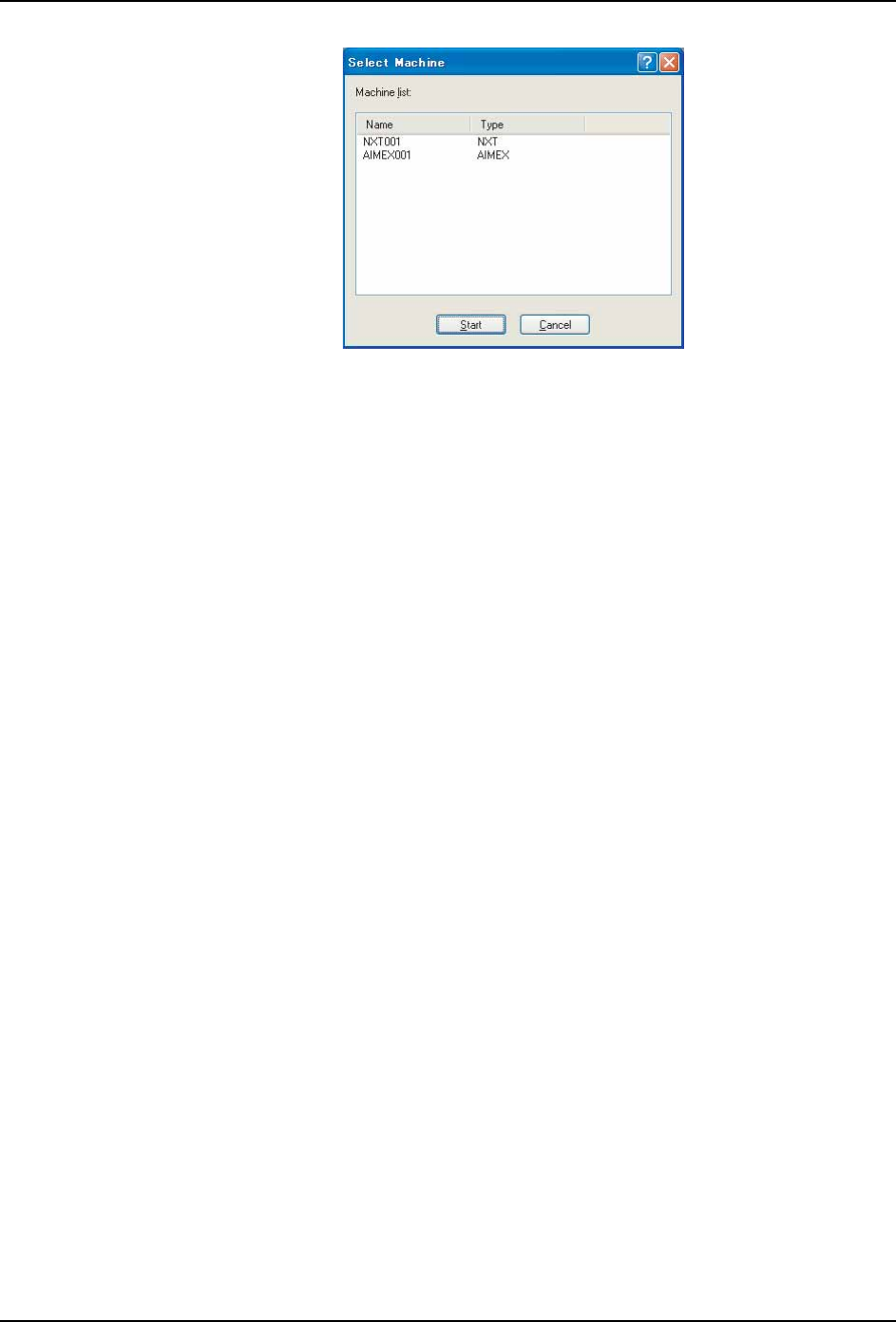

2. 选择项目单击 [OK] 后，显示 [Select Machine] 对话框。
设定值 说明
[Fixes existing feeders]
（固定现有供料器）
不变更目前有供料器配置时选择。
[Reallocates feeders]
（重新配置供料器）
优化供料器配置是选择。
[Reselects feeders]
（重新选择供料器）
不变更目前的供料器配置，而是只重新设定供料
器类型时选择。
备注 )选择此选项进行优化时，会重新设定
Machine Configuration-Feeder Setup
的 [Feeder Name]。
[Reselects and Reallocates
feeders]
（重新选择和配置供料器类
型）
重新设定供料器类型、并选择供料器配置的最佳
位置。
备注 )选择此选项进行优化时，会重新设定
Machine Configuration-Feeder Setup
的 [Feeder Name]。
30PRG-0030-Eb
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 155
3. 选择需要优化的机器，然后单击 [Start]。
4. 显示 [Optimize] 对话框。优化过程的状态将显示在该对话框中。如果发生错误，请单
击 [Error Details] 查看错误信息。优化结束后请单击 [Close]。
备注 )结束 Job 的 Opuchimaizu，可以传送到机器。
30PRG-0031E
2. Job 编制器 PRG-NXTS-009S1
156 NXT 系列 编程手册
2.7.2 Multi Machine Optimizer
生产线以多数机器组成时，使用 Multi Machine Optimizer 可以执行考虑机器之间的 Cycle
Time Balance 的优化。
使用 Multi Machine Optimizer 时的重要事项
使用此 Software 时，需要结束下面全部的设定。
·Line 的设定
·各机器构成的设定
·定位点及贴装坐标的指定
操作步骤

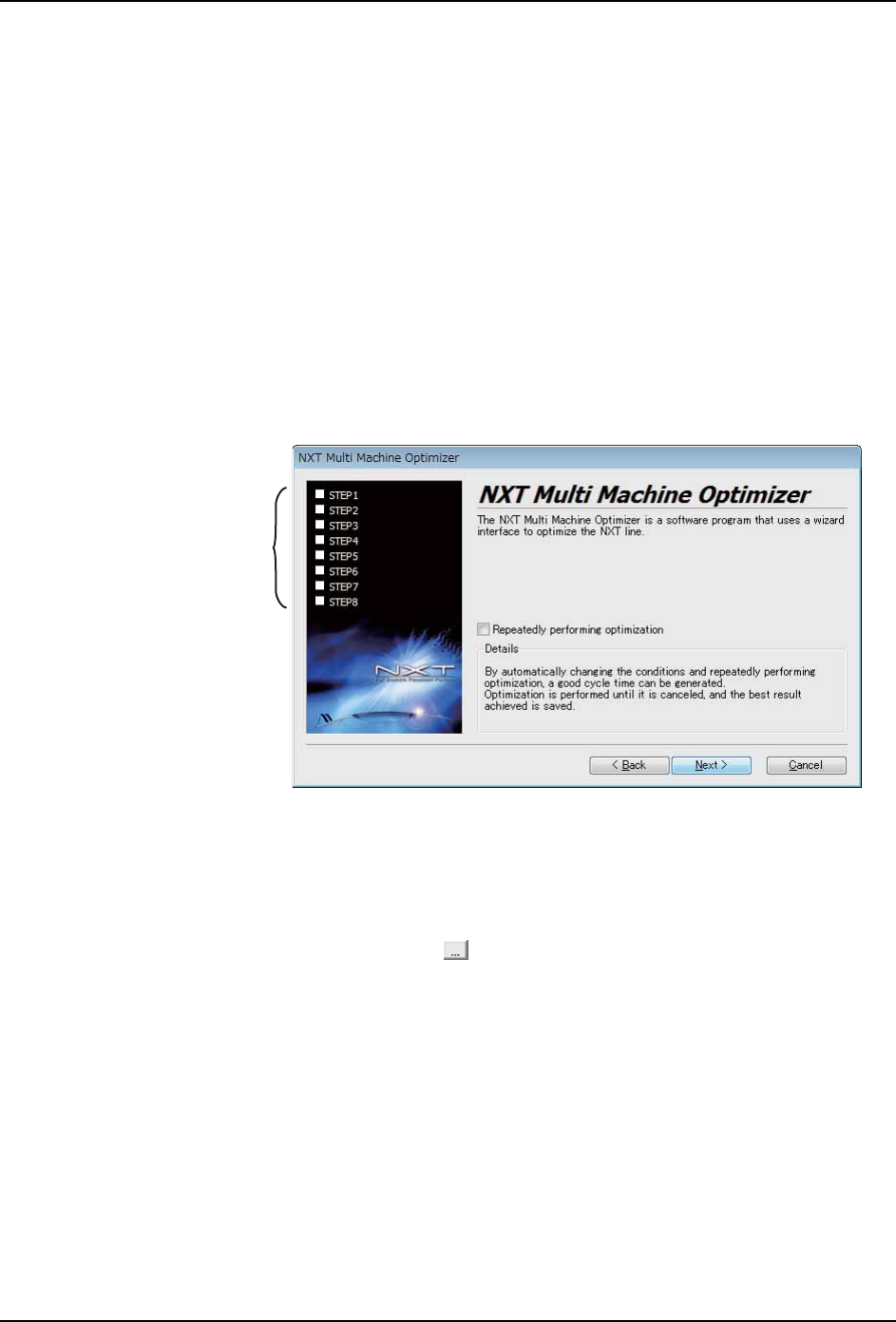

1. 请选择 Fuji Flexa 导向器的画面左侧图标栏的 [Multi Job Line Balancer] 按钮。
2. 单击 [Multi Machine Optimizer]。启动向导。
3. 反复执行优化时，选择 [Repeatedly performing optimization]Check Box 点击
[Next]。
备注 )需要稍等快的 Cycle Time 时，请选择 [Repeatedly performing optimization]。操作
人员取消之前一直在执行优化。
4. 步骤 1，请单击 [Job] 组合框中的 按钮 。显示能够优化的 Job 的列表。
5. 选择 Job 位置时，双击执行优化的 Job。
备注 )如果其他应用程序已经打开了 Job，则该 Job 将不能被打开。
6. 请选择执行优化的 Panel 面 （Top 面 /Bottom 面）。
01PRG-0144-Sb
