PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 13
2.4.1 搬运轨道和优化的设定

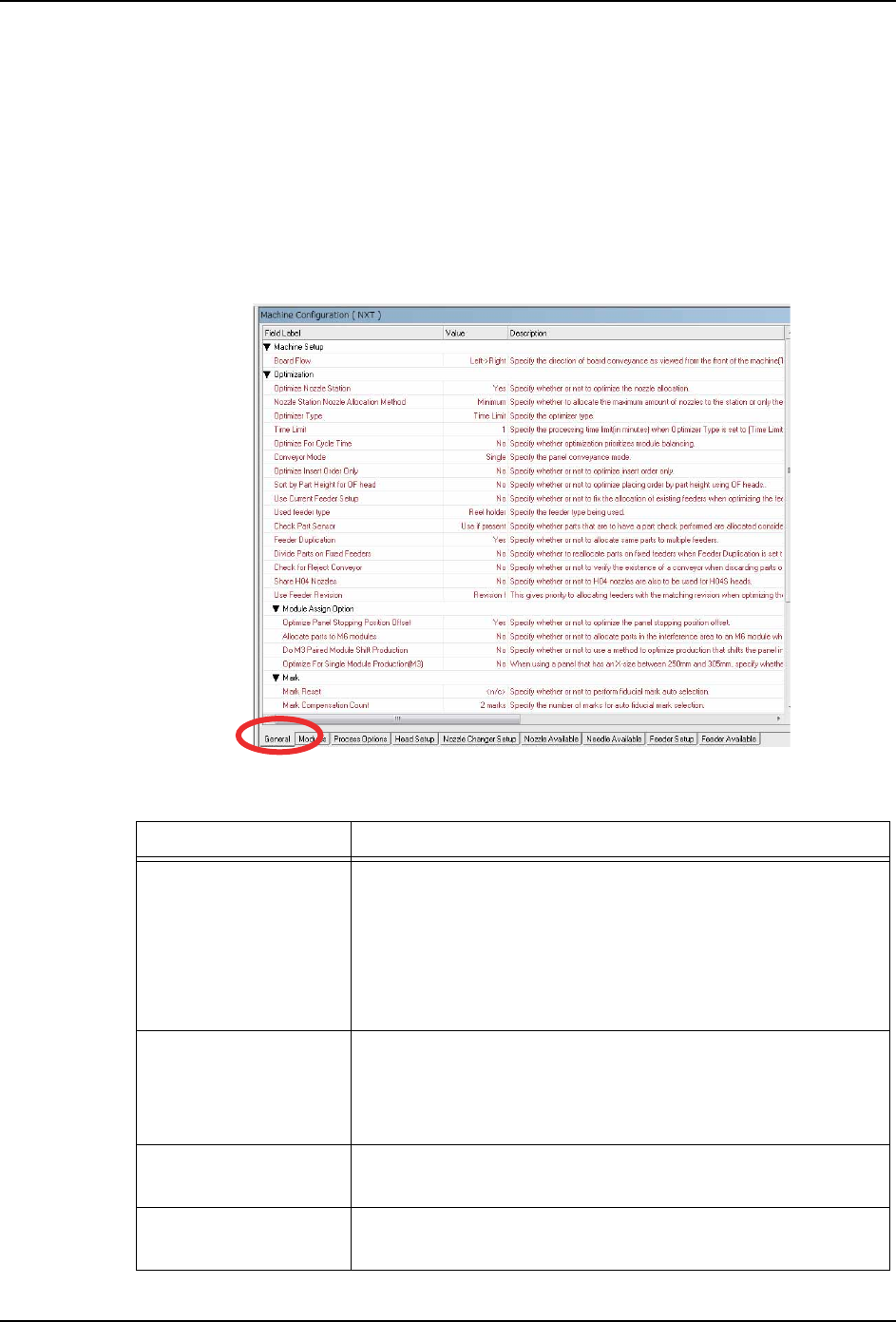

[Machine Configuration] Window 下面会显示若干选项。
第一个 [General] 标签页是进行搬运轨道设定和优化设定。数据分为 [Machine Setup] 组和
[Optimization]组2种。
[Machine Setup] 以 Group 进行 Conveyor 的设定。
[Optimization] 以 Group 进行 Optimizu 设定。
关于各设定的详细内容请参照下表。
Machine Setup
项目名 说明
Fix Rail 设定是否固定轨道 2 的基准轨道位置。
设定为 [Yes] 就固定基准轨道位置。这时需要把轨道 2 的基准
位置设定为 [Rail Width]。
备注 )设定为 ［No］时，需要 Panel 专用 Backup plate。
将 [Conveyor Mode] 设置为 [Dual] 时被显示。
Rail Width 设定轨道 2 的基准轨道固定位置。
只有把 [Fix Rail] 设定为 [Yes] 时才显示。
请按照使用的 Buckup plate 进行设定。
Board Flow 设定从正面看的时候的 Panel 流向。请设定与机器的 Panel 搬
运方向一样。
High Productivity
Mode
设置是否使用生产优先模式。详细请参照 "2.5.29 使用生产优
先模式时 "。
01PRG-0053Ea
2. Job 编制器 PRG-NXTS-009S1
14 NXT 系列 编程手册
Optimization
项目名 说明
Optimize Nozzle
Station
设定是否由优化器进行吸嘴配置。
设定为 [Yes]，把吸嘴置放台的吸嘴变更为最佳配置的排列。
设定为 [No]，不变更吸嘴置放台的吸嘴配置。
Nozzle station
nozzle allocation
method
设定吸嘴置放台的吸嘴配置方法。
只有把 [Optimize Nozzle Station] 设定为 [Yes] 时显示。
设定为 [Minimum]，在吸嘴置放台配置所需的最少数量的吸
嘴。
设定为 [Maximum]，在吸嘴置放台配置最多可以置放的吸嘴
量。
Optimizer Type 设定进行优化时的条件。
[Speed] 是用最短的时间进行优化处理。
[Optimal] 是以缩短实际生产时的周期时间而进行优化，因此
优化处理时间比较长。
[Time Limit] 是在限制时间 （分）内进行 [Optimal] 一样的
优化处理。
Time Limit 设定优化处理的限制时间 （分）。
只有把 [Optimizer Type] 设定为 [Time Limit] 时显示。
Optimizer Priority 设置对模组间的平衡进行优先优化。
Standard：从尺寸最小的元件开始边考虑模组间的周期时间平
衡边进行优化。
Prioritize balance：以模组间的周期时间平衡为优先进行优
化。
Conveyor Mode 设置电路板的搬运方式。
Single：单搬运的优化。
Dual：双搬运的优化。
Target Comveyor 设置优化的搬运轨道。
将 [Conveyor Mode] 设置为 [Dual] 时被显示。
Lane1：实施通道 1 的优化。
Lane2：实施通道 2 的优化。
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 15
Optimize for Single
Lane when Dual is not
possible
Panel 尺寸超过 Dual 可以搬运的尺寸时，自动设定是否以
Single 搬运进行优化。
将 [Conveyor Mode] 设置为 [Dual] 时被显示。
Yes：以 Single 搬运进行优化。
No：以 Dual 搬运进行优化。
Optimize Insert
Order Only
设置是否只优化贴装顺序。
设置为 [Yes] 时，只有满足以下条件才会生效。
·在没有重新配置供料器的状态下实施优化。
·所有使用的供料器都在「Feeder Setup」中被设置。
※ 但是会优化 H08M, H04, H04S(F), G04(F), H02(F), H01,
OF, GL 工作头的吸嘴配置 （Head Setup）。
Sort by Part Height
for OF Head
指定是否按照元件高度的顺序来排列贴装顺序 （仅对安装了
OF 工作头的模组）。
Use Current Feeder
Setup
不要变更已安装好的供料器配置时使用。
设定为 [Yes] 时，利用现在的供料器配置创建新的供料器配
置。
设定为 [No] 时，无视现在的供料器配置，全部进行新的供料
器配置。
备注 )设定为 [Yes] 时，也会删除没有使用的供料器 （Qty
或 0 的元件）进行优化。
Used feeder type 设定供料器类型。
设定为 [Reel holder] 时，以 Reel holder Type 执行优化。
设定为 [Reel holder-E] 时，以 Bucket Type 执行优化。
项目名 说明
