2. Job 编制器 PRG-NXTS-009S1 62 NXT 系列 编程手册 2. 请 在 [Feeder Setu p] 中使用于生产 的料盘箱的 Sub Slot 的 [ Status] 栏设 定为 [Reserved] 后，进行优化 （ 详细内容请参照 「2.7Opuchimaizu。 ） 3. 也可以对生产料盘箱的副料槽进行次供料 器的设定。 30PRG-0361 30PRG-0178 30PRG-0179
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 61
按元件登录顺序使用
在料盘动态次料站补充时，料尽的供料托架排出到补充用料盘箱上部。因此，在补充用料盘
箱必须要有排出用空料槽。
排出时必要的料槽数根据料盘厚度不同。运用的时候为了排出最厚的料盘元件，请进行生产
中元件数据的 「料盘厚度」和 「料槽占有数」的确认。
辅助软件的设定和运用方法的详细请参照 「系统手册」。
Job 的设定

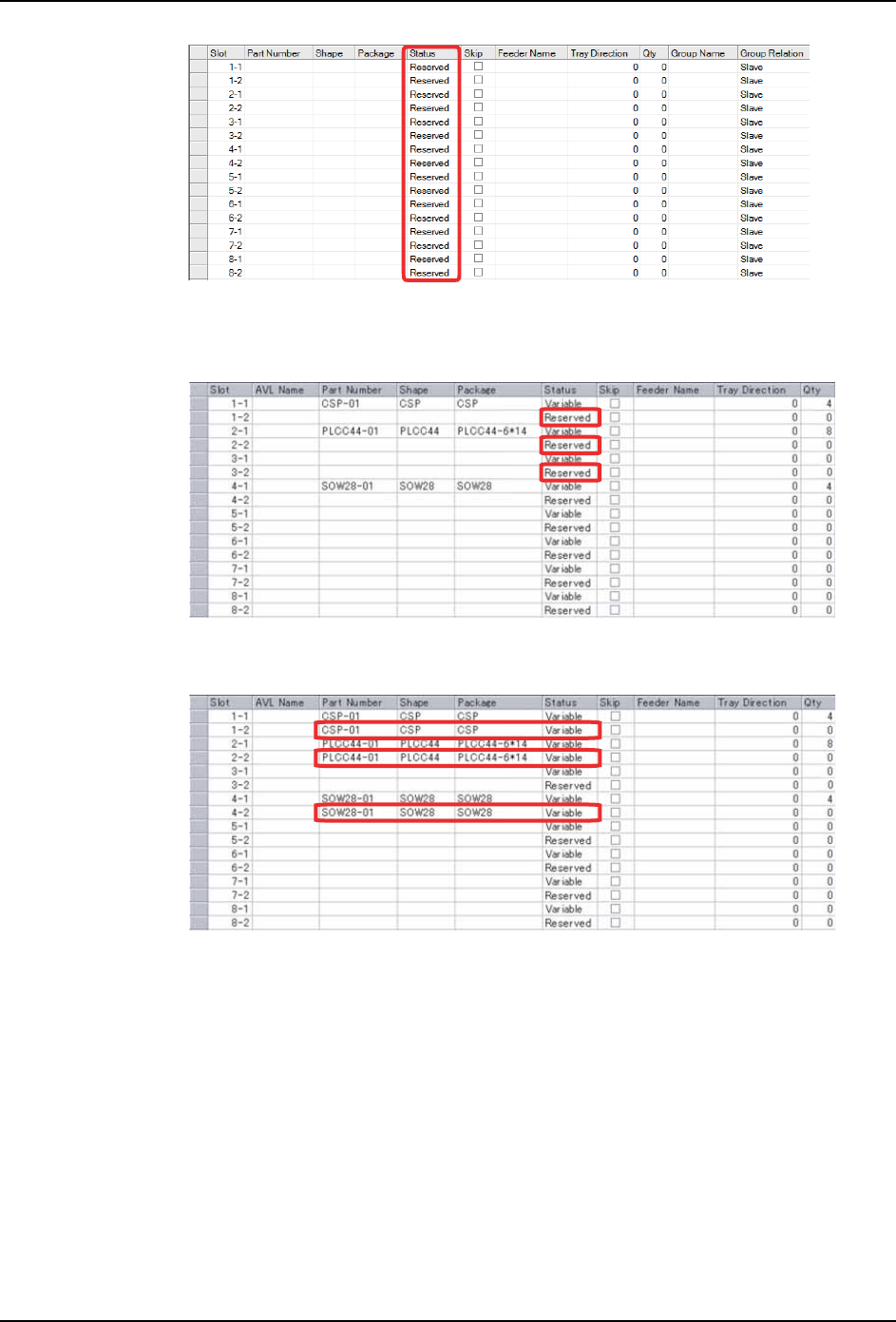

1. 在 [Feeder Setup] 标签页，请在补充用料盘箱的全部料槽 [Status] 栏中设定
[Reserved]。

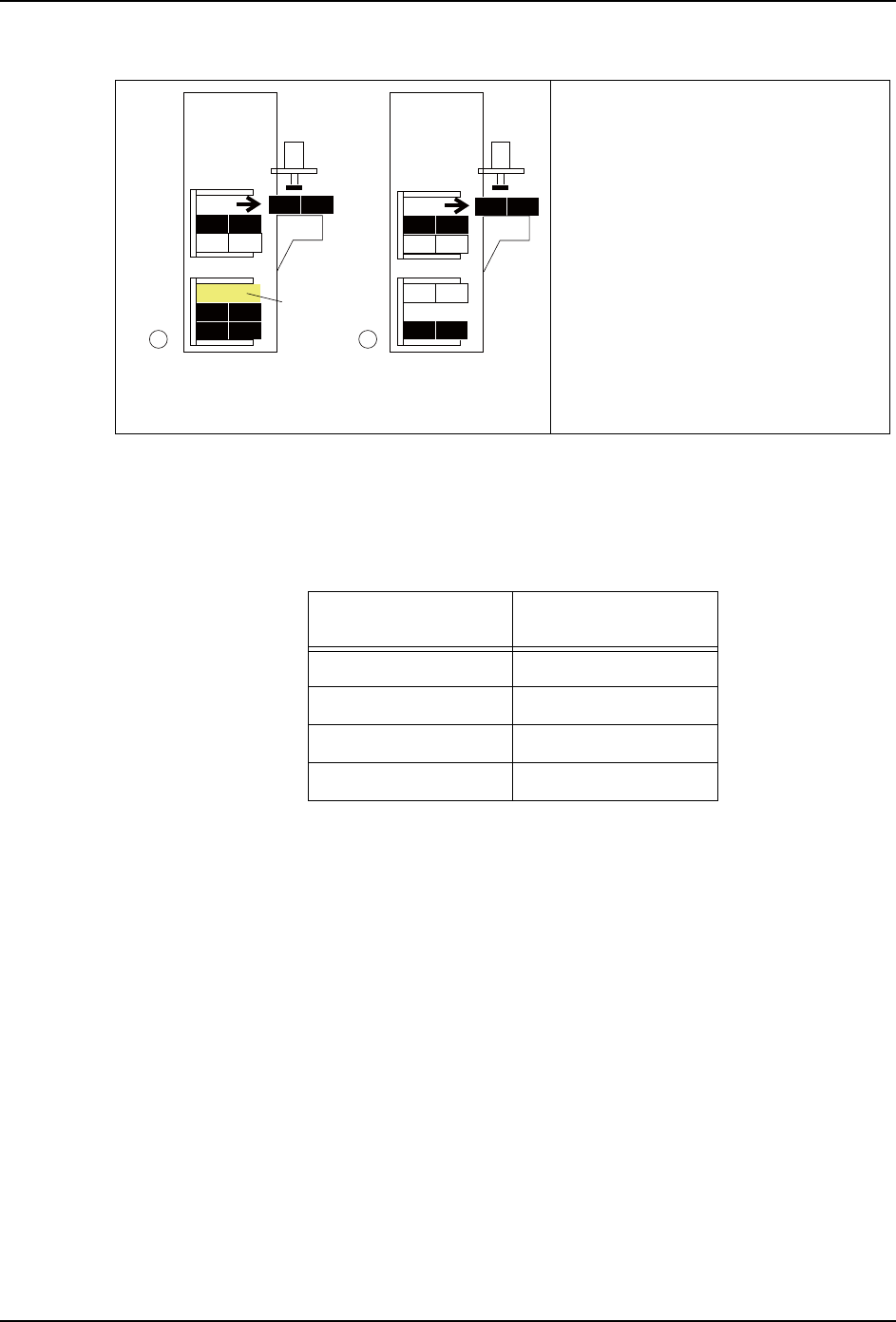

备注 )按号码顺序进行 Fujitrax
的元件登录。
1. 按照 (1)-(5) 的顺序使用
2. (1)(5) 用完时按照 (2)(7) 的顺序
使用
3. 按照 (2)-(7) 的顺序使用
4. (3)-(7) 用完时按照 (8)-(3) 的顺
序使用
5. (2)(7) 与 (4)(6) 替换
6. (8)-(3) 用完时按照 (4)-(6) 的顺
序使用
料盘厚度 [mm] 根据料盘厚度所必要
的料槽占有数
～ 8.00 料槽占有数 1
8.01 ～ 20.00 料槽占有数 2
20.01 ～ 32.00 料槽占有数 3
32.01 ～ 44.00 料槽占有数 4
30PRG-0364-S
1
(8)
(2)
(4)
(5)
(3)
(7)
(6)
2
(1)
(5)(1)
(8) (3)
(2)
(7)
(4) (6)
⭕ӝᯏ
ⴎ
ᧈ࠰⭞
㺛ݻᯏ
ⴎ
2. Job 编制器 PRG-NXTS-009S1
62 NXT 系列 编程手册
2. 请在 [Feeder Setup] 中使用于生产的料盘箱的 Sub Slot 的 [Status] 栏设定为
[Reserved] 后，进行优化 （详细内容请参照 「2.7Opuchimaizu。）
3. 也可以对生产料盘箱的副料槽进行次供料器的设定。
30PRG-0361
30PRG-0178
30PRG-0179
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 63
2.5.9 使用料盘单元 -M 时
料盘单元 -M 是料盘元件的供应装置。搭载到料站托架上使用。以下说明料盘单元 -M 的搭
载类型和使用料盘单元 -M 时的 Job 的设定方法。
搭载类型
以下表示料盘单元 -M 的搭载类型。
注意
安装 2 台料盘单元 -M 时，将拆除废料箱。请务必搭载 NG 元件排出搬运轨 M。
Job 的设定
1. 在 Job 编制器的 [Machine Configuration]-[Modules] 标签页内，请指定搭载了料盘单
元 -M 的模组的 [Stage Type]。（详细内容参照 "2.4.1 搬运轨道和优化的设定 "。）
01PRG-0308
