2. Job 编制器 PRG-NXTS-009S1
120 NXT 系列 编程手册
2.5.23 贴装元件压下功能
贴装元件压下功能就是，对于带插入销的元件等需要手工压入的元件，机器在贴装该元件后
使用吸嘴进行压入的功能。
限制和注意事项
·这个功能不对应双模组生产。
·使用此功能时，需要各对象元件的元件压下用的元件数据、外形数据和顺序数
据。
·在使用此功能的模组中需要有空料槽。
·使用此功能时，如果进行了对象元件的顺序跳过或者供料器跳过，也必须跳过元
件压下用数据。
·由于元件压下用数据不进行吸取动作，因此，请不要进行 MEdit 的吸取测试、元
件搬运测试及手动指令的吸取位置确认。
·请不要将元件压下用的元件数据注册到 AVL 中。
·使用此功能后，Fuji Flexa 的周期时间与实际机器的周期时间有可能不一致。
·变更对象元件的贴装坐标后，也必须变更元件压下用的贴装坐标。
对应贴装元件压下的规格
贴装元件压下功能对应了以下的配置。
设定元件压下用的外形数据
为了使用贴装元件压下功能，除了贴装元件，还需要另外创建压下用的元件数据。
注意 )
·对于压下用的数据，请务必新建，并且只进行 Generic 输入。
·在外形数据中进行了 Override 设定时，请全部删除。
·对于设定外形数据时没有被记载的项目，请设定默认值。
1. 请新建压下用的 ShapeData。
2. 在外形数据的 [Shape Information] 中设定元件尺寸。
对应工作头 H01 / H02(F) / OF
对应供料平台 DP20 / DP45 / TUM / TUM2 / TUL / TULT /
TULTC / DP20-M / DP45-M / DP45-L / DP45-
M2 / DP45-ML / DP45-L2
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 121

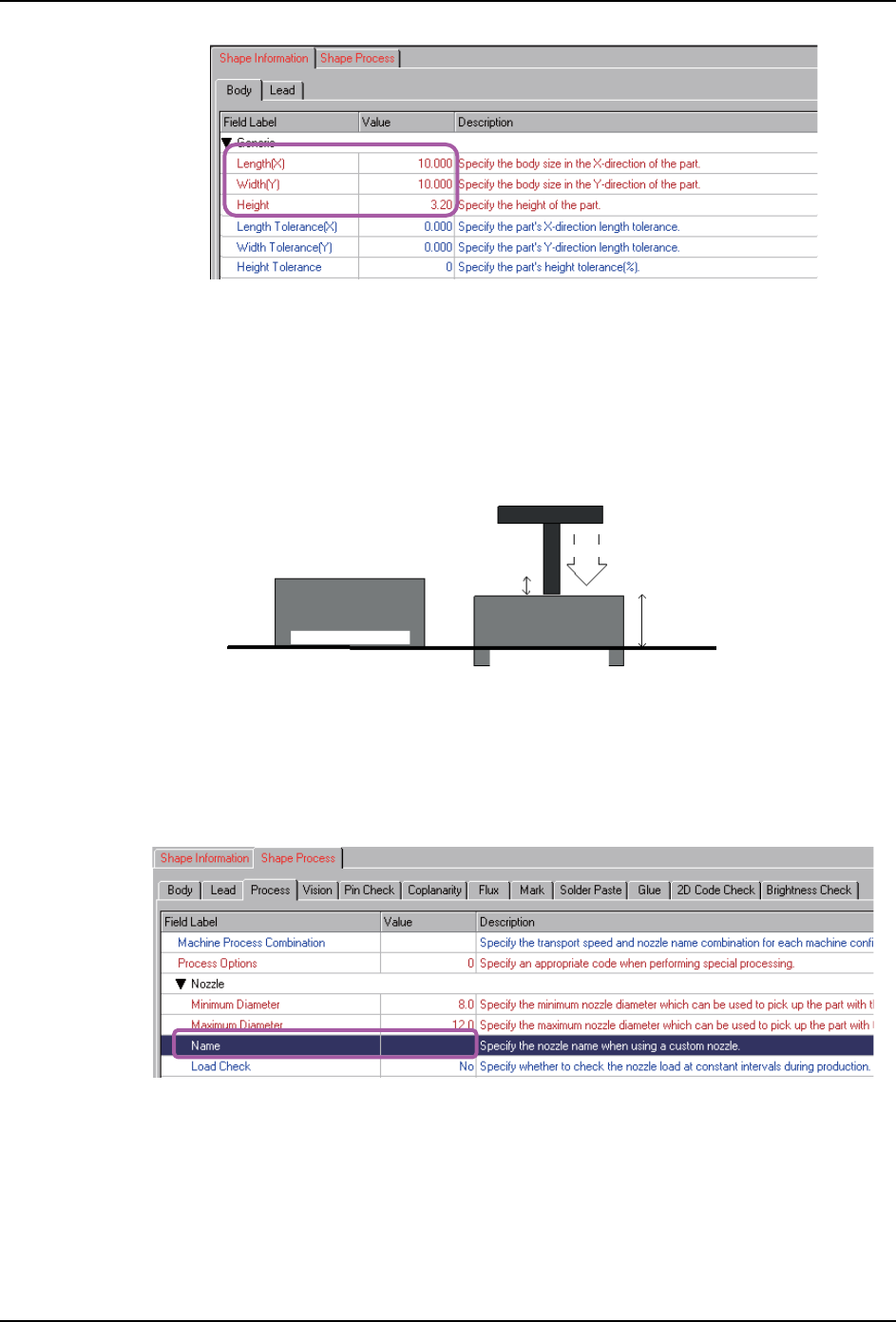

3. 在外形数据的 [Shape Process] 中设定吸嘴尺寸或吸嘴名。
注意 )
·对于指定为压下用的吸嘴，不进行数据检查等项目。如果误指定不合适的吸嘴，
有可能损坏吸嘴及元件。
·[Machine process Combination] 请不要设定。
-[Body]
-[Length(X)]: 请输入符合吸嘴尺寸的元件尺寸。
-[Width(Y)]:
-[Height]: 设定压下后的元件高度。
-[Process]
-[Nozzle]
-[Minimum Diameter]: [Minimum Diameter] 和 [Maximum Diameter]
请设定相同尺寸。
-[Maximum Diameter]:
01PRG-0201E
01PRG-0200S
㧔य़ϟࠡ㧕
य़ϟ䞣
य़ϟৢ催ᑺ
य़ϟࡼ
01PRG-0204E
2. Job 编制器 PRG-NXTS-009S1
122 NXT 系列 编程手册

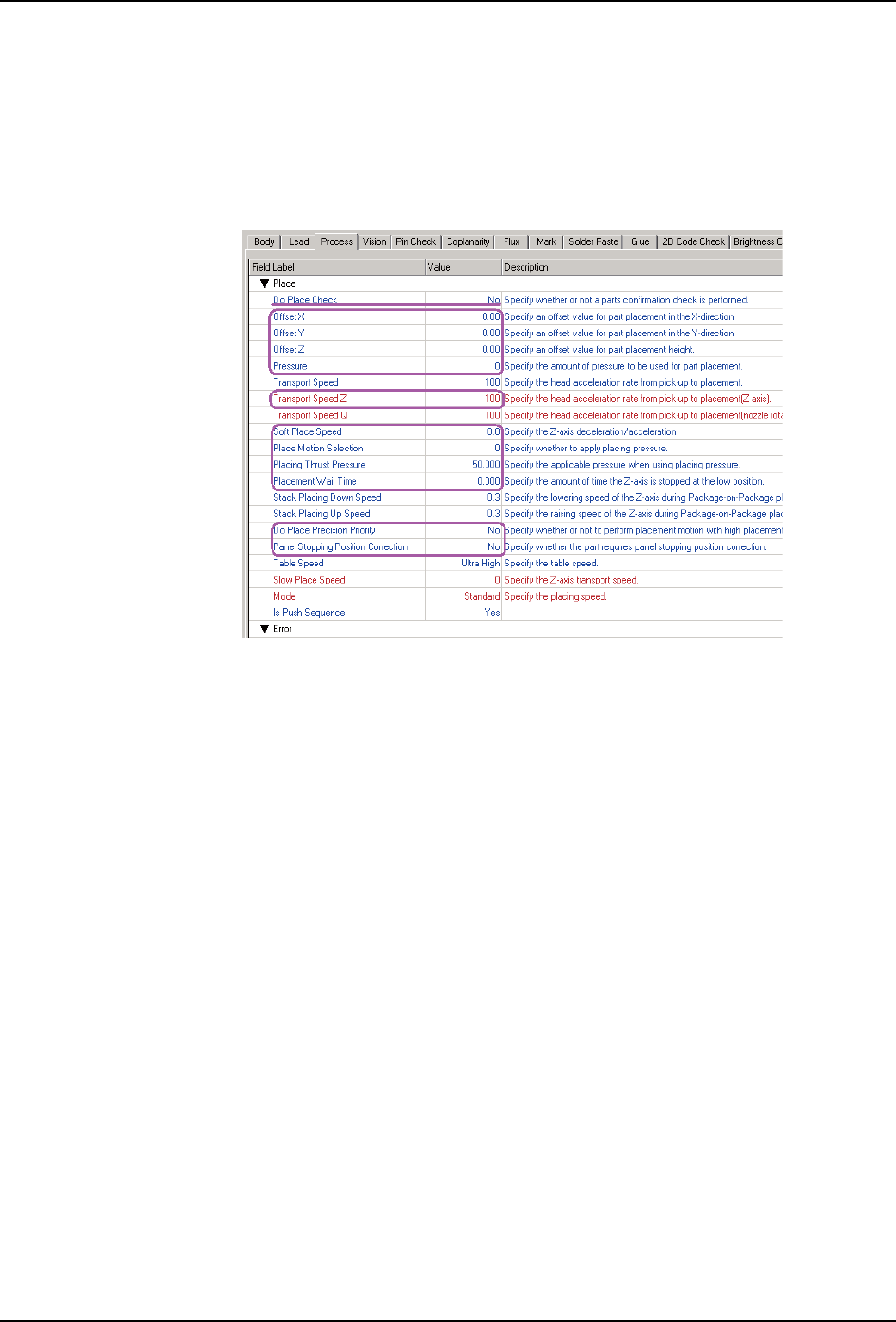

4. 在外形数据的 [Shape Process] 中设定压下动作的加减速度和加压等。
备注 )按照默认设定进行压下动作时，由于是按照通常贴装相同的速度进行压下动作，因此
有可能损坏元件及吸嘴。
备注 )如果要在 [Name] 中设定吸嘴名时，不需要输入此项目。
-[Name]: 请设定吸嘴名。
-[Process]
-[Place]
[Do Place Check] 请务必设定为 [No]。
[Offset X]： 请设定元件压下时的 X 方向修正值。
[Offset Y]： 设定元件压下时的 Y 方向修正值。
[Offset Z]： 设定元件压下高度的修正值。
[Pressure]： 设定元件压下压力。
[Transport Speed Z]： 设定元件压下时的 Z 轴加速度。
[Soft Place Speed]： 设定元件压下时的 Z 轴下降速度。
[Place Motion Selection]： 元件压下后进行压入时，请设定1～4。
[Placing Thrust Pressure]： 设定元件压下后进行压入时的压力。
[Placement Wait Time]： 设定元件压下时 Z 轴在下降端的停留时
间。
[Panel Stopping Position
Correction]：
设定是否是需要电路板停止位置补正的元
件。
