2.3 读取生产线
2.3.1 在 Job 读取生产线
在 Job 设定生产线。在 Job 设定新创建生产线或变更已设定的生产线时需要此操作。
选择择电路板正面用生产线
1. 在 Fuji Flexa 中打开 Job。
2. 从 Job 信息栏中选择 [Top] 标签页。
3. 右击 [Top] 的数据区域，然后从快捷菜单中选择 [Select line]。显示 [Select line]
对话框。
4. 请选择工厂，然后从生产线列表中选择想要使用的生产线，按下 [OK] 按钮。[Select
line] 对话框关闭，Job 内的生产线被变更为所选择的生产线。
生产线被变更的同时，各种机器的默认数据被读入到 Job 内。
选择电路板反面用生产线
1. 在 Fuji Flexa 中打开 Job。
2. 从 [View] 菜单中选择 [Flip Panel]，然后从 Job 信息栏中选择 [Bottom] 标签页。
3. 右击 [Bottom] 的数据区域，从快捷菜单中选择 [Select line]。显示 [Select line] 对
话框。
4. 请选择工厂，然后从生产线列表中选择想要使用的生产线，按下 [OK] 按钮。[Select
line] 对话框关闭，Job 内的生产线被变更为所选择的生产线。
生产线被变更的同时，各种机器的默认数据被读入到 Job 内。
2. Job 编制器 PRG-NXTS-009S1
12 NXT 系列 编程手册
2.4 机器配置 （Machine Configuration）的设定
变更机器配置及机器设定时，在 Job 的机器配置 （Machine Configuration）进行编辑。
1. 在 Fuji Flexa 中打开 Job。
2. 如果需要编辑机器配置数据的机器被设定成了贴装电路板的正面，请选择 Job 信息栏的
[Top] 标签页，反之，请选择 [Bottom] 标签页。
备注 )切换电路板正面和电路板反面时，请选择 [View] 菜单的 [Flip Panel]。
3. 点击生产线名的左侧所显示的 （＋）标记，显示该生产线内所设定的机器。
4. 点击机器名的左侧所显示的 （＋）标记，显示该机器的项目。

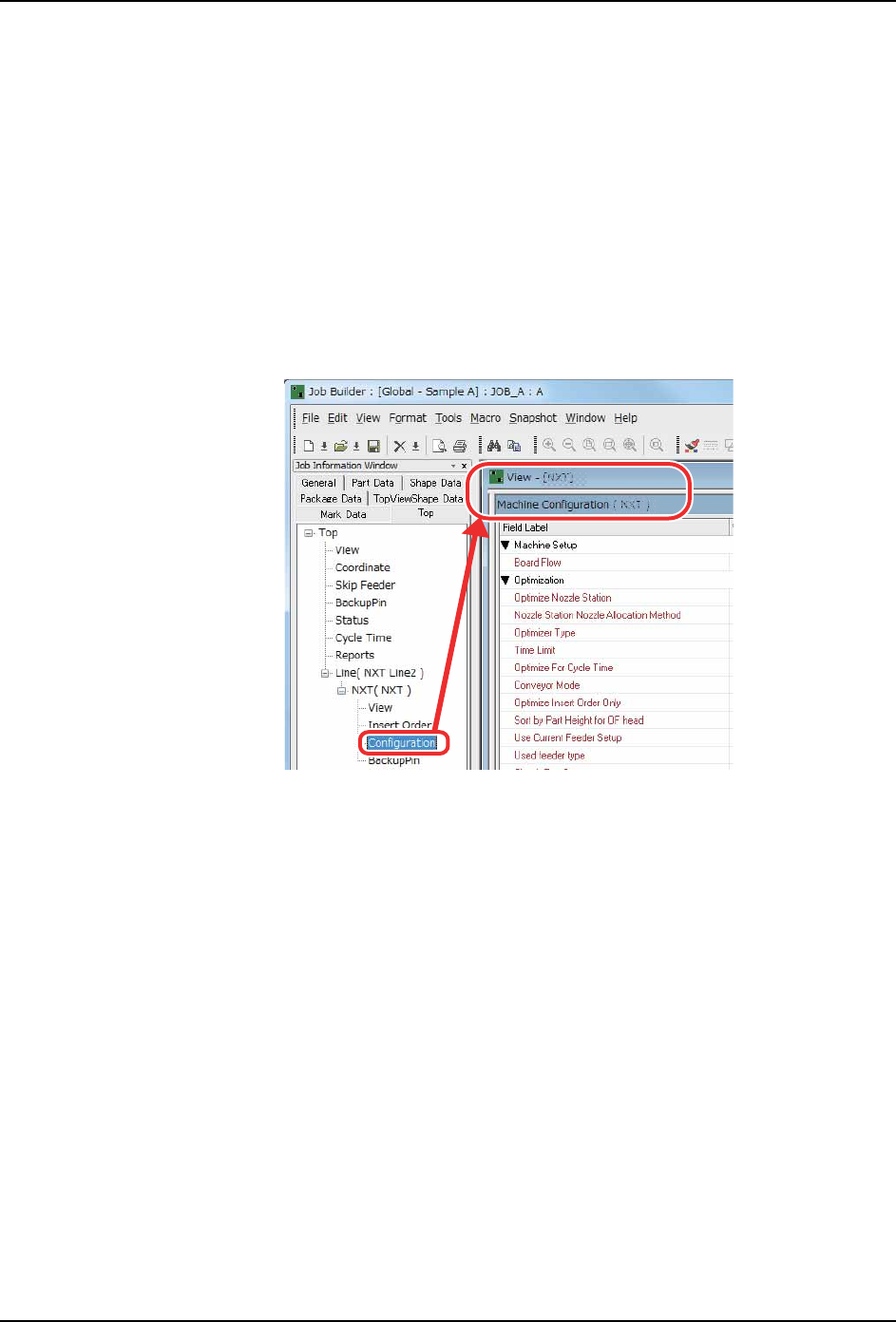

5. 双击机器名下方所显示的 [Configuration]，机器名的窗口被显示在视图中。
