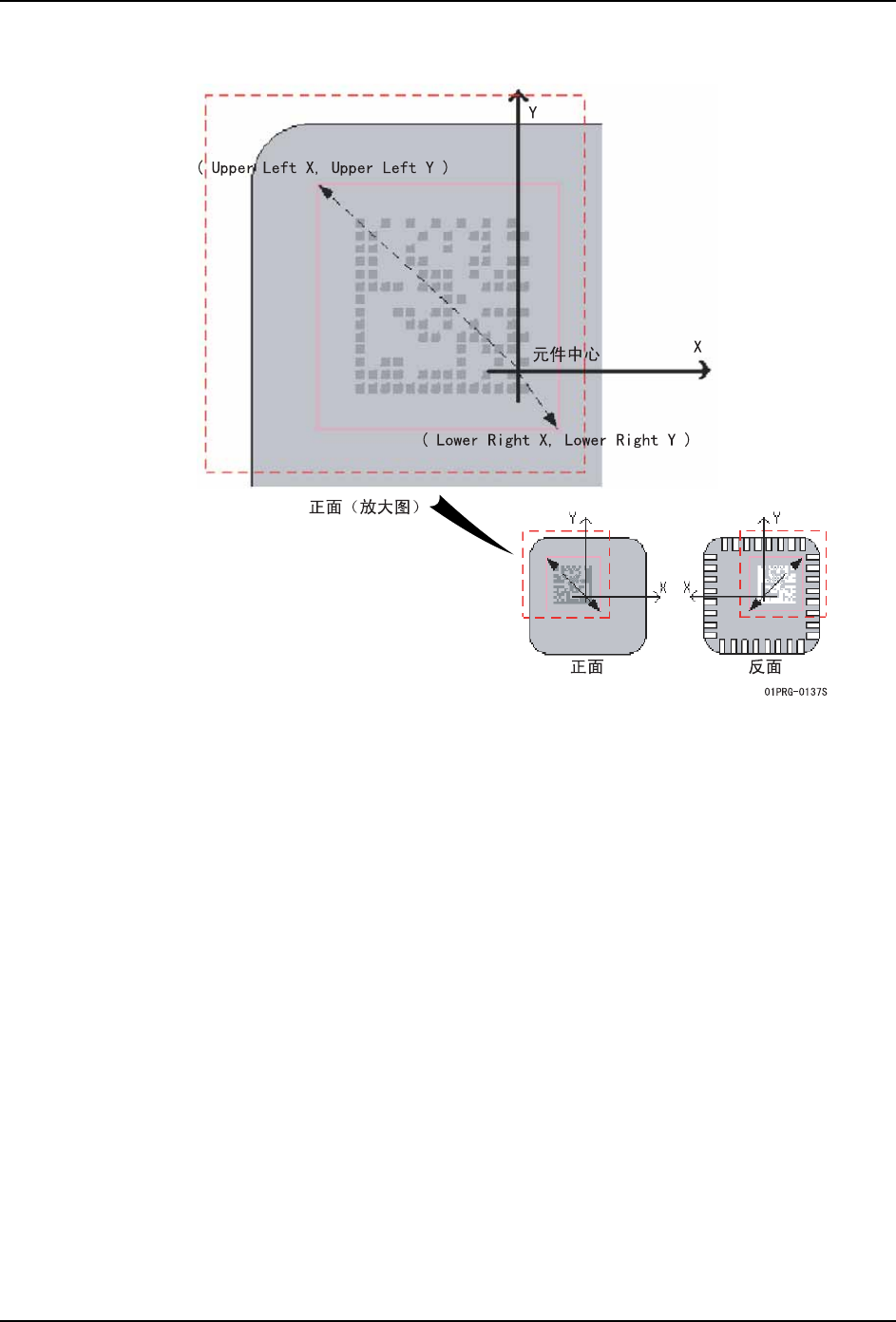

下图表示 2D 码的读取范围的坐标的说明。
备注 )2D 码的读取范围的左上角和右上角是从元件正面看到的位置。

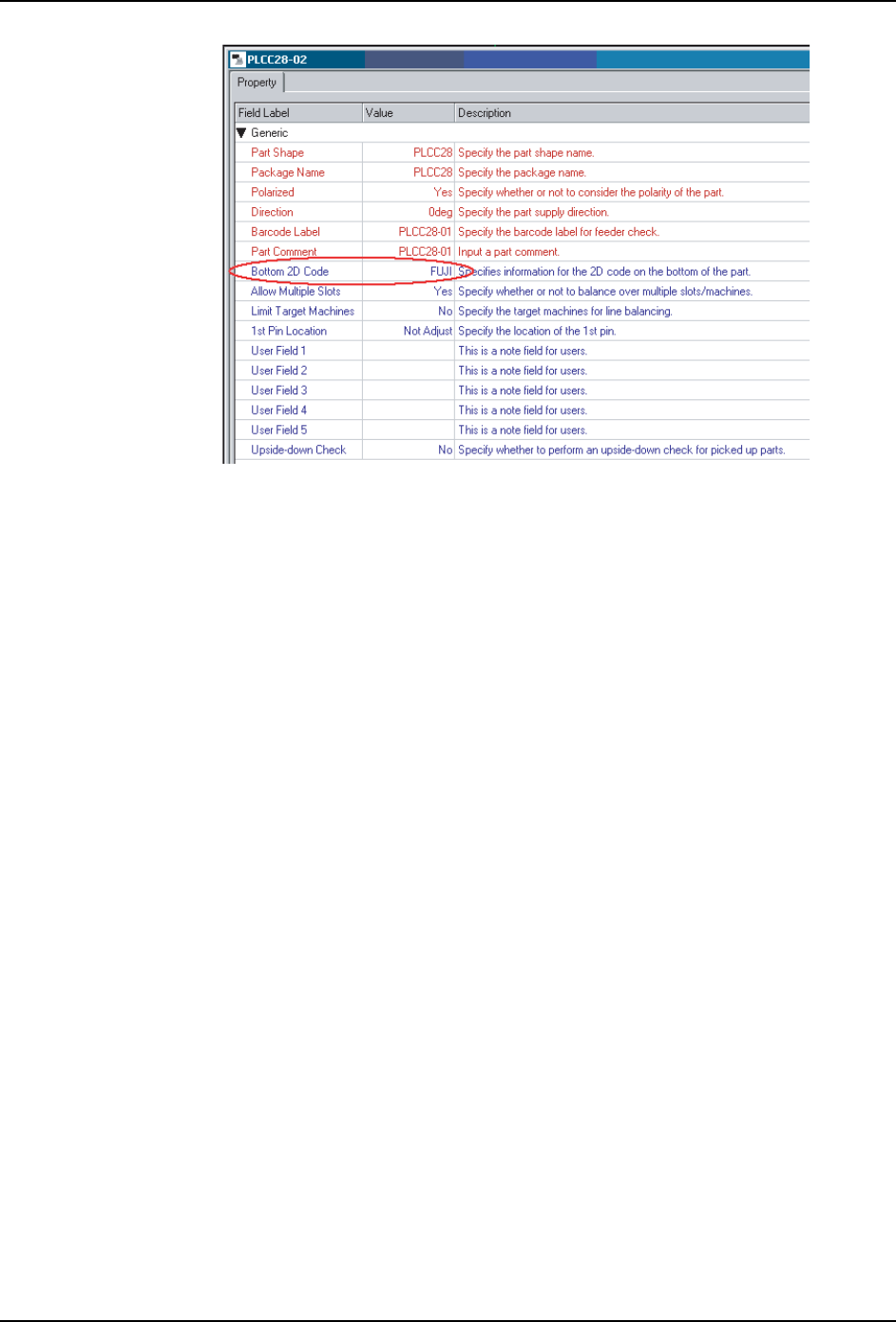

请在 Part Data / Property 的 Bottom 2D Code 中设定被刻在元件 2D 码的文字列信息。
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 133
01PRG-0138E
2. Job 编制器 PRG-NXTS-009S1
134 NXT 系列 编程手册
2.5.25 对应元件高度 1.5 英寸
在贴装元件高度从 1.0 英寸 (25.4mm) 到 1.5 英寸 (38.1mm) 的元件时设定。
限制及注意事项
·该功能没对应标准吸嘴。使用标准套件的机械爪或者短机械爪进行贴装。机械爪
种类的详细内容请参照在 " 创建 Job" 中的 " 机械爪表 "。
·为了使用该功能，需要在生产线的最终模组上配置对应贴装元件高度 1.5 英寸的
M6-3 模组。
·不对应双搬运轨道的同名 Dual Lane 生产。对应单搬运轨道或者双搬运轨道的单
通道生产。

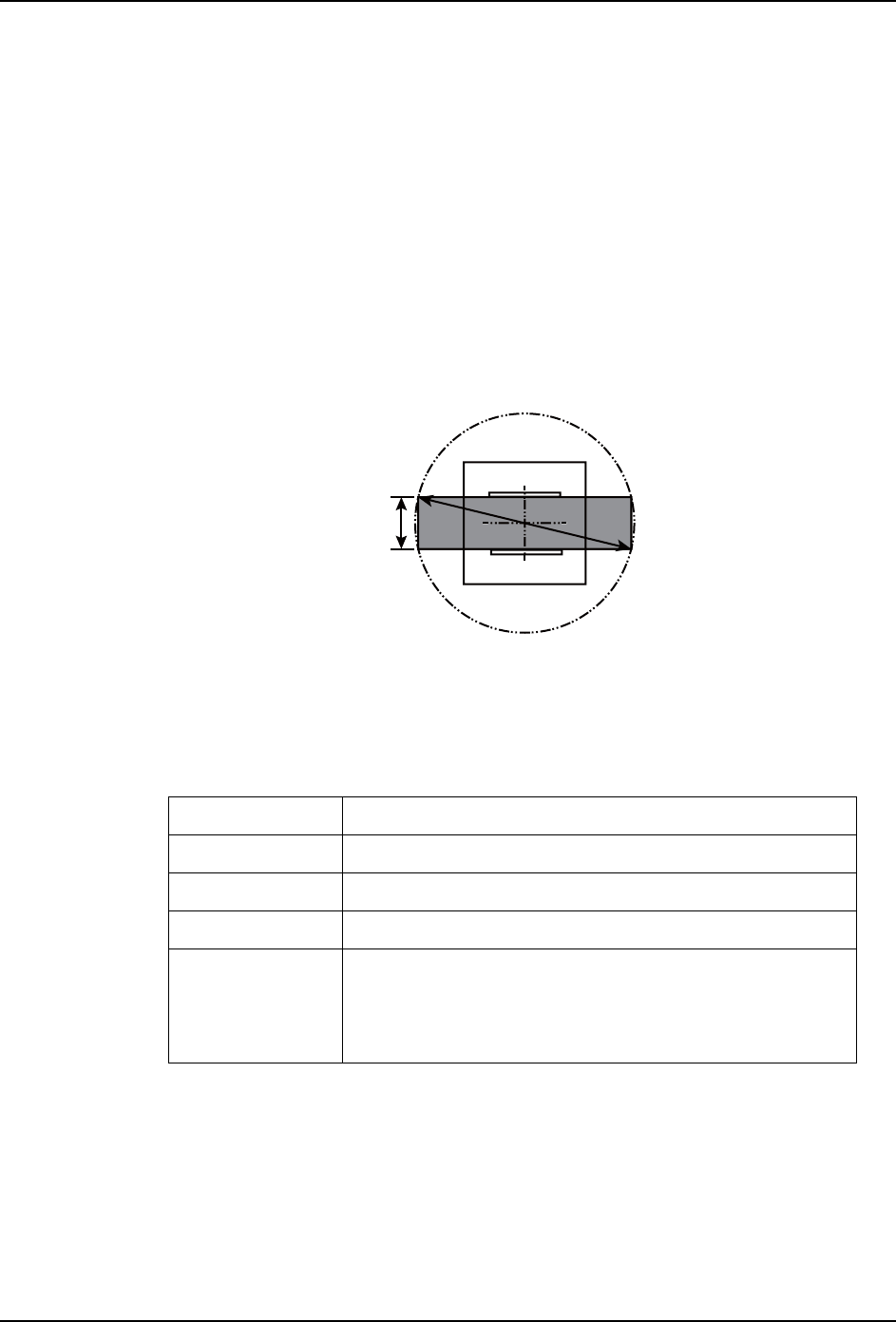

·可对应的元件尺寸是短边尺寸 (A) 在 31.0mm 以下、对角尺寸 (B) 在 90.0mm 以下
的元件。( 对角尺寸包含引脚。)
·对角尺寸 (B) 为旋转范围。元件的对角尺寸即使是在 90.0mm 以下，如果在 Pick
up offset 中元件的夹紧位置偏离时，不能贴装超过旋转范围 90.0mm 的元件。
必要的器材
对应元件高度 1.5 英寸以下的构成。
Job 的创建
1. 请打开 Job 的 [Machine Configuration] - [Modules] 标签页在最终模组上进行以下设
定。
30PRG-0205
A
B
对应机器 NXT-3
对应模组 M6-3( 对应元件高度 1.5 英寸的模组 )
对应工作头 OF 工作头
对应平台 DP45/TULT( 对应元件高度 1.5 英寸 )
其他单元 管装供料器 ( 对应元件高度 1.5 英寸 )
NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )
标准套件的机械爪 / 短机械爪
