PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 117
Job 的设定
进行 Package-on-Package 贴装时,除了进行通常的 Job 设定,需要进行 Coordinate 数据
Shape 数据的设定。

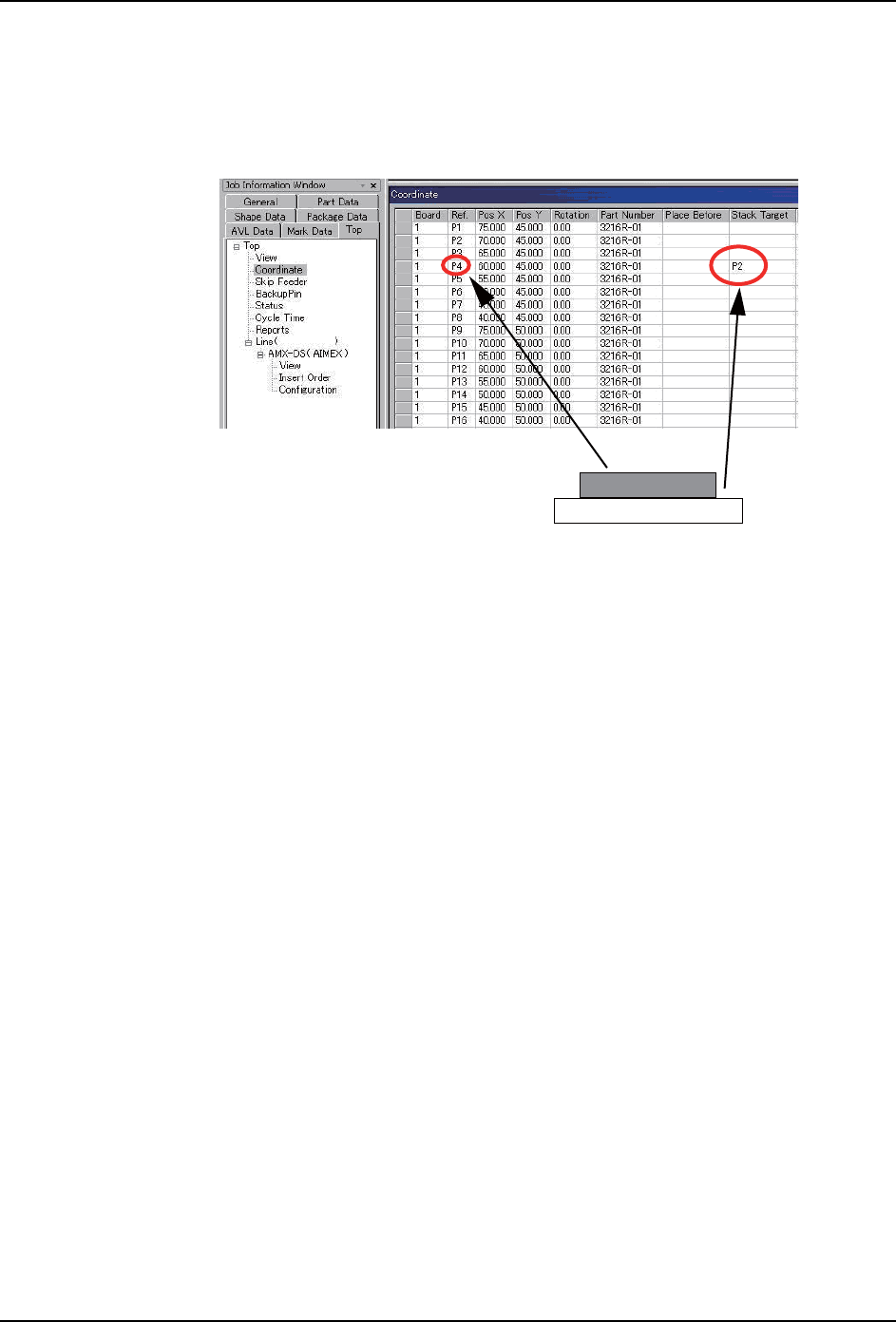

Coordinate 数据的设定
1. Fuji Flexa 打开 Job。
2. 点击 Job 息栏的 [Top] 或者 [Bottom] 标签页。(参照 "2.4.1 搬运轨道和优化的设
定"
3. [Coordinate],显示 [ALL] 窗口。
4. [Coordinate] 窗口下方的 [Placement] 标签页,显示贴装顺序
5. 设定要贴装在其他元件上面的元件的贴装顺序。
6. [Stack Target] 的数据单元格,从下拉列表内选择重叠贴装在下侧的元件的
[Ref.]。
7. 对进行重叠贴装的全部元件,重复相同的步骤。
P2
P4
01PRG-0034a
2. Job 编制器 PRG-NXTS-009S1
118 NXT 系列 编程手册

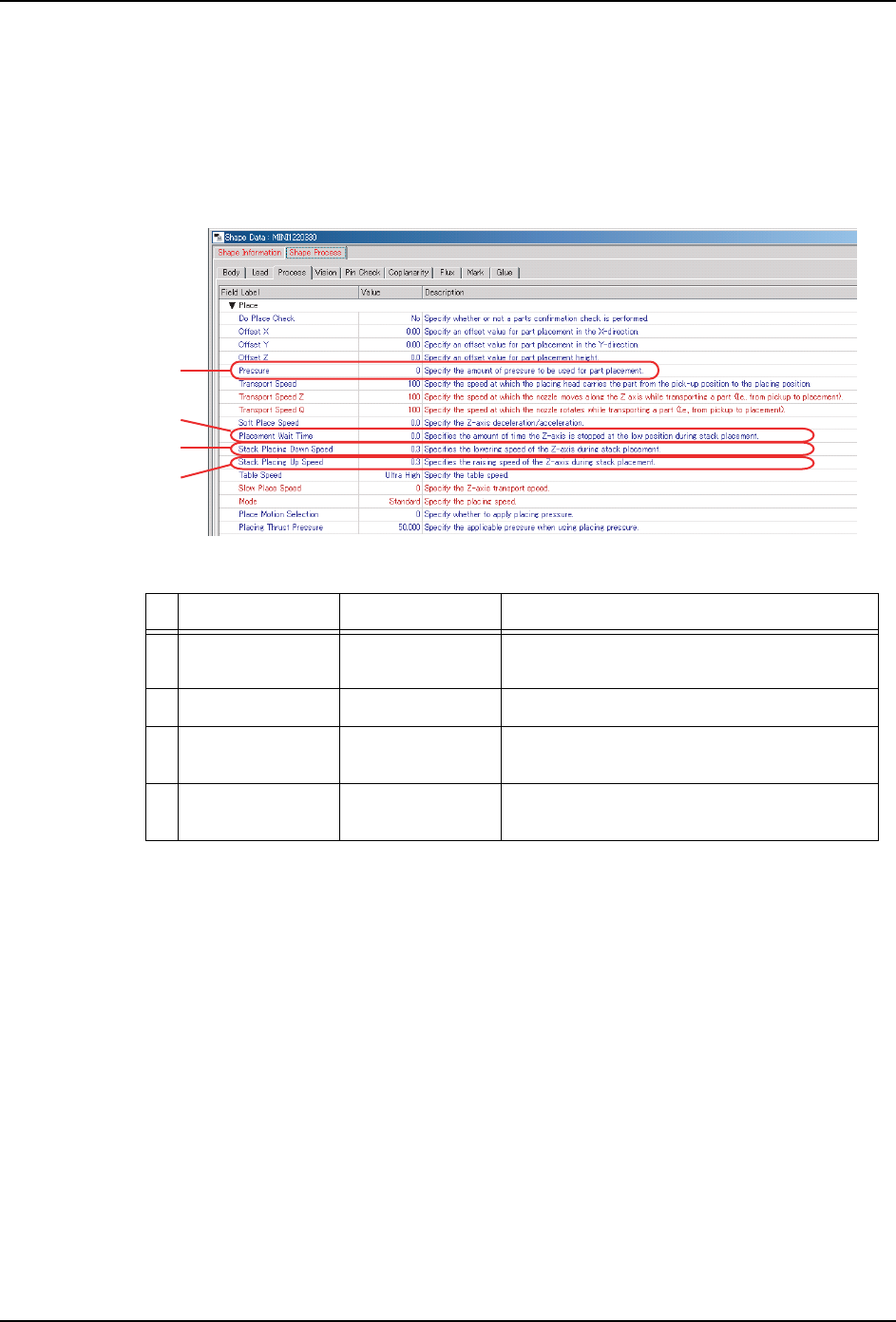

Shape 数据的设定
1. Job 信息栏中选择 [Shape Data] 标签页。
2. 双击元件的外形数据名。显示外形数据设定。
3. [Shape Process] 标签页,然后选择 [Process] 标签页。
4. 进行以下的设定。
*1:在吸嘴下降端,贴装时发生冲击负荷。在 [Stack Placing Down Speed] 中如果设定了
大于 [0.3] 的数值,超出 [Pressure] 定值的压力就有可能被施加到元件上。
*2:虽然 Fuji Flexa 上的输入范围是 0 5000,但是,如果小于 180 时,以 180 (gf)
行贴装,大于 1000 时, 1000 (gf) 进行贴装。 H01/H02 工作头的最低负荷是 180(gf)
最大负荷是 1000 (gf)
项目名 设定范围 范围
1 Stack Placing
Down Speed (*1)
0.1 - 10.0 (%) 指定吸嘴 (Z 轴)的下降速度。
2 Pressure (*2) 180 - 1000 (gf) 指定元件的贴装压力。
3 Placement Wait
Time
0.000 - 20.000
(msec)
指定压住元件的停止时间。[0] 时,按照
各工作头的规定时间进行停止。
4 Stack Placing
Up Speed
0.1 - 10.0 (%) 指定吸嘴 (Z 轴)的上升速度。
01PRG-0036E
1
2
3
4
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 119
使用下元件上的定位点贴装上元
Package-on-Package 贴装时,贴装上元件时可以参照下元件上的定位点进行贴装补正。
注意事项
•不对应与 AVL 的并用。
•根据贴装角度,请指定形状不变的定位点。

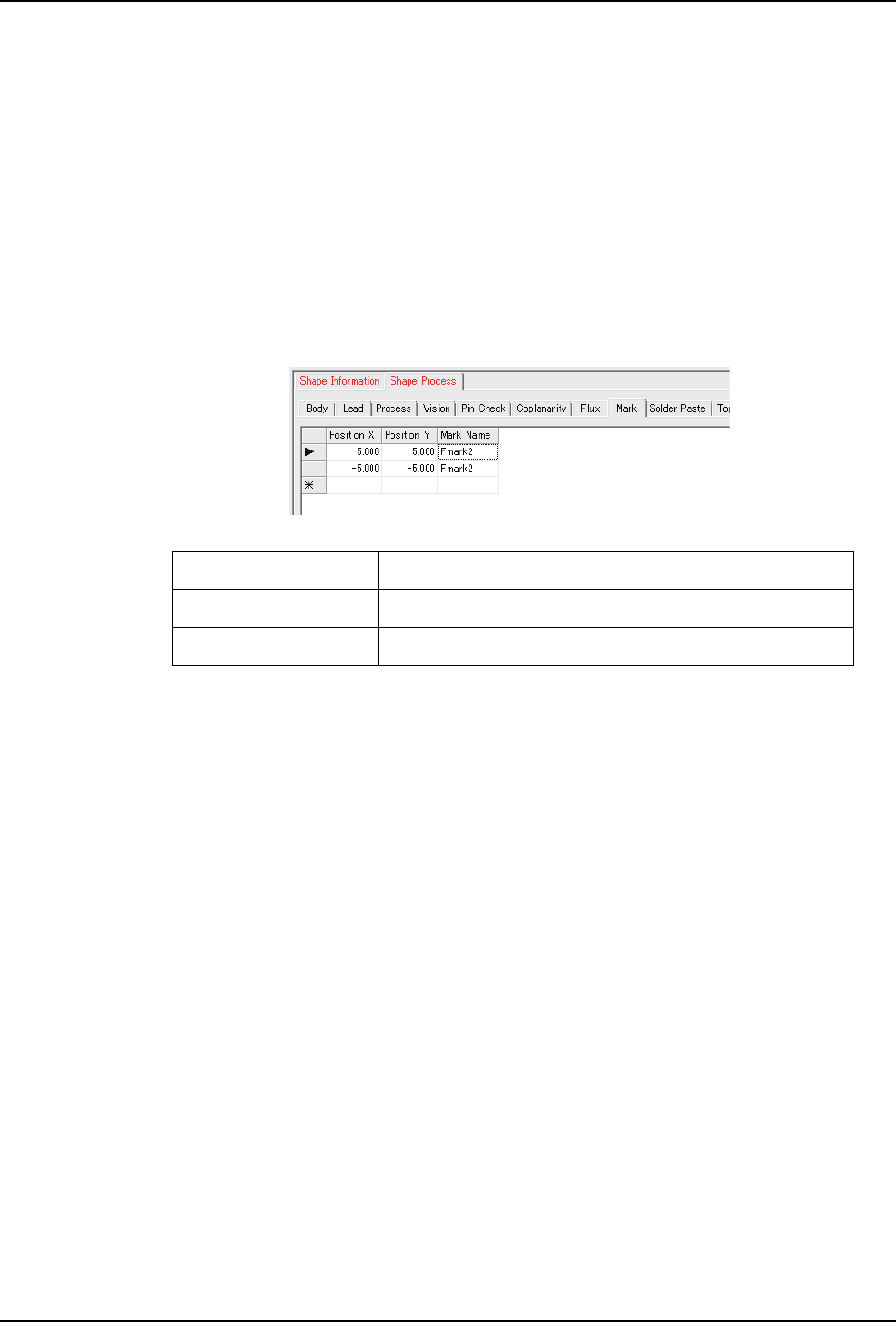

Flexa 的设定
1. 请打开成为下元件的外形数据,在 [Shape Process] - [Mark] 内设定参照定位点。
备注 )
请设定从元件上面向下看的定位点。
最多可以设定 4 个定位点。
Position X 设定从元件中心的 X 方向的位置 (mm)
Position Y 设定从元件中心的 Y 方向的位置 (mm)
Mark Name 设定定位点名。
30PRG-0374
