2. Job 编制器 PRG-NXTS-009S1
114 NXT 系列 编程手册

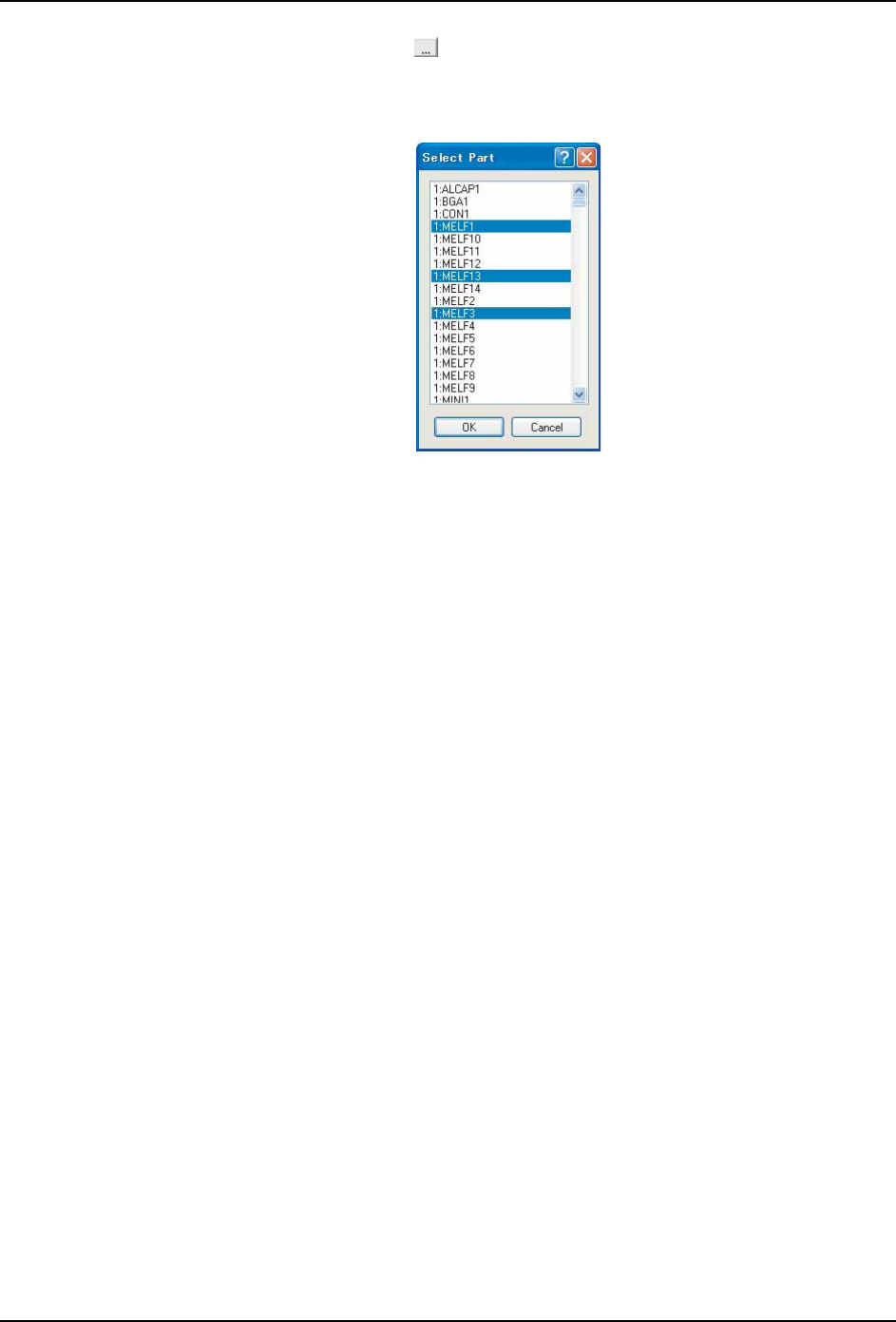

c. 点击 [Ref. List] 的右侧 [ ] 键，在 [Select Part] 选择使用该 Pin 贴装的元件，
按 [OK]。
备注 )可以选择显示列表内的多个元件。
12.请反复步骤 6. ～ 11. 设定对于 Panel 贴装面 （正反面）要使用的全部的 Backup Pin。
注意 )每条轨道最多可以设定 20 支支撑销。
30PRG-0015E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 115
2.5.21 创建大型电路板的 Job
备注 )只有 M6-2 扩展搬运轨模组才可以对应大型电路板（X 方向的长度超过 534mm 电路板）。
生产 X 方向超过 534mm 的电路板时，因为通过优化可以自动进行移位搬运的设定，所以，请
务必执行优化。
·移位搬运被设定在 Machine Configuration 的 [Modules] 标签页内的 [Panel
Stopping Position Offset 2] 中。
备注 )因为优化时被自动设定，所以不需要输入。
·贴装元件被设定在 [Insert Order] 内的 [Product Index] 中。
备注 )因为优化时被自动设定，所以不需要输入。
·由于将搬运轨道延长部分作为移位搬运进行生产，因此在电路板的传送方向上分
割贴装区域。
正向传送时：将电路板的左侧作为第 1 贴装区域，将右侧作为第 2 贴装区域。
逆向传送时：将电路板的右侧作为第 1 贴装区域，将左侧作为第 2 贴装区域。
移位搬运的生产
请注意以下的 Job 设定。
·通过电路板轮廓进行电路板停止位置补正时，请将电路板轮廓顺序配置在电路板
的左右两端。
·使用跳过点位点的电路板跳过功能时，请按照在第 1 贴装区域内进行读取来配置
跳过定位点。
·在 Profiler 中使用电路板 ID 时，请按照在第 1 贴装区域内进行读取来配置电路
板ID顺序。
·请按照在第 1 贴装区域内和在第 2 贴装区域内进行读取来配置参照定位点。
注意 )虽然能够使用支撑销，但是第 1 贴装区域的支撑销和第 2 贴装区域的支撑销不能对换，
因此，在配置时请注意在任一区域内不要与背面元件发生干涉。
2. Job 编制器 PRG-NXTS-009S1
116 NXT 系列 编程手册
2.5.22 Package-on-Package 贴装
Package-on-Package 贴装是指，利用加压控制功能，在已贴装元件的上面重叠贴装其他元
件的功能。 G04(F) 工作头，H01 工作头，H02(F) 工作头和 DX 工作头
（注）
能够对应此功能。
·（注）DX 工作头仅对应 S1，需要专用的特殊吸嘴。
限制事项：
1. 如果要对下元件进行跳过指定，上元件也请进行跳过指定。如果没有进行上元件的跳过
指定，不贴装下元件而进行上元件的贴装。
2. 进行 Package-on-Package 贴装的上元件和下元件的组合，请指定在同一子电路板内。
不同的子电路板内的组合时，不能进行生产。
3. 下元件的高度使用元件数据的元件高度。使用 AVL 时，使用优先指定的元件号码的元件
高度。
4. 使用 AVL 时，实际进行 Package-on-Package 贴装的 2 个元件的合计值与 AVL 中优先指
定的元件号码的 2 个元件的合计值之差，如果是 2mm 以上时，属于规格外。
5. 下元件与上元件分别在不同模组内贴装时，如果无法获取下元件的高度，则请将先行贴
装的元件高度作为下元件的高度使用。
(1) 从加压控制开始高度 (H) 处，以指定速度下降吸嘴 （Z 轴）。
(2) 以指定压力贴装元件。
(3) 只停留所指定的时间。
(4) 在到达加压控制结束高度 （H）之前，以指定速度上升吸嘴 （Z 轴）。之后，
按照通常速度上升。
01PRG-0035a
(4)(3)(2)(1)
H
H
