PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 287
备注 )会有 MEdit 询问是否将已经更改的 Job 再次传送次机器的情况出现。如果 Job 已经再
次传送并且没有对 Job 进行更多更改，请跳至步骤 17。这是因为当前大部分数据已经
在机器中，因此不需要再次传送 Job。如果不能确认 Job 的更改是否已经传送到机器中，
请继续执行下一步。如果 Job 已经再次传送到机器中，则当前数据已经在机器中。
将变更后的设置发送次模组
13.检查顺序后，在 [File] 菜单中单击 [Run Data Checker] 检查 Job。数据检查器完成对
Job 的检查后，重新把数据传送给模组。
14.从 [File] 菜单中选择 [Retransmit Job] 将更改的设置发送到模组中。
备注 )黄色操作图标显示在模组的操作面板上时，可以将 Job 传送到模组中。
15.根据需要重复检查顺序的变更。
退出贴装 & 检查测试模式
16.所有贴装和检查测试都完成后，从 [Tool] 菜单中选择 [Job Test]-[Exit]。
这样就通过贴装 & 检测模式完成了指定模组上 Job 的测试。
5.1.14 供料器元件的吸取测试
使用该功能测试和编辑供料器中的元件的X、Y和Z轴的吸取位置。
启动吸取测试
1. 向机器传送带有将要执行测试的吸取位置的 Job，等待主屏幕显示模组中所有操作用电
路板。
2. 根据需要启动并登录到 MEdit 中。
3. 在 [File] 菜单中单击 [Open Current Job]。显示 [Acquire current production job]
对话框。
4. 双击带有需要测试吸取位置的机器的生产线，然后双击机器名称来显示模组。选择需要
测试吸取位置的模组。[Job] 组合框中将自动显示模组中的 Job 名称。
5. 根据需要，选择从中测试吸取位置数据的通道。
6. 单击 [OK] 打开 Job 中所指定的数据。
7. 选择 [Feeder Setup] 标签页。
8. 选择将要执行吸取测试的料槽。
5. 其他的应用 PRG-NXTS-009S1
288 NXT 系列 编程手册

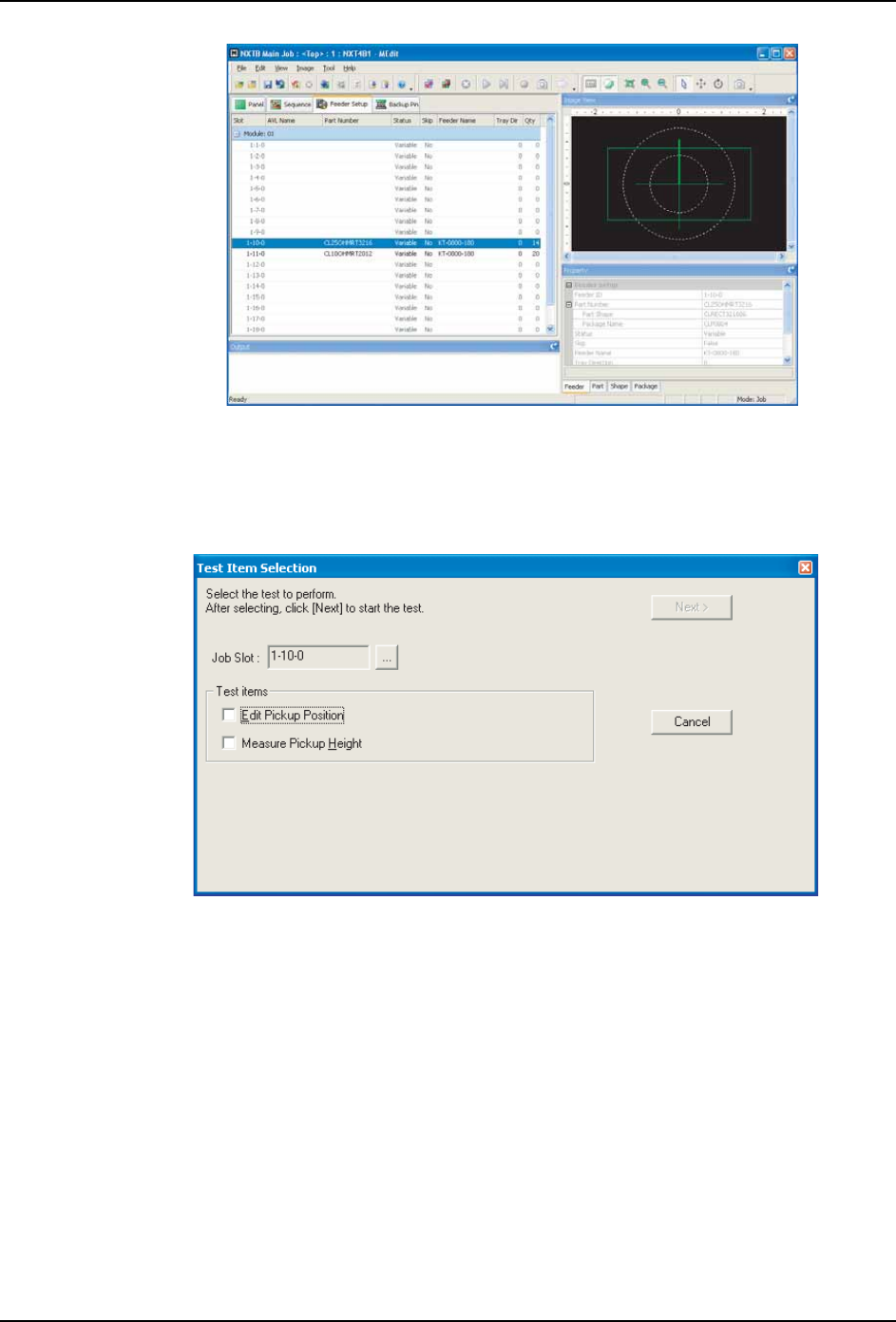

9. 从 [Tool] 菜单中选择 [Pickup Check]-[Pickup Check]。模组操作面板的背景色变为表
示模组正在进行测试的紫色。
备注 )进行吸取位置测试时供料器不会自动执行送料操作，而需要手动将元件送到吸取位
置。另外，送料数根据供料器的不同而有所不同。
10.从新的显示部分中选择要执行测试的类型。如果选择了 [Edit Pickup Position] 选项，
请继续执行下一步。如果只选择了 [Measure Pickup Height] 选项，请跳至步骤 14。
备注 )因为吸取高度测量使用吸取压力控制，所以高度测量测试不能使用不带压力检查传感
器的工作头。在这种情况下，不能选择 “Measure pickup Height” 项目。
01PRG-0030Ea
NXTEJM013Ea
PRG-NXTS-009S1 5. 其他的应用
NXT 系列 编程手册 289
检查供料器中的 X/Y 位置

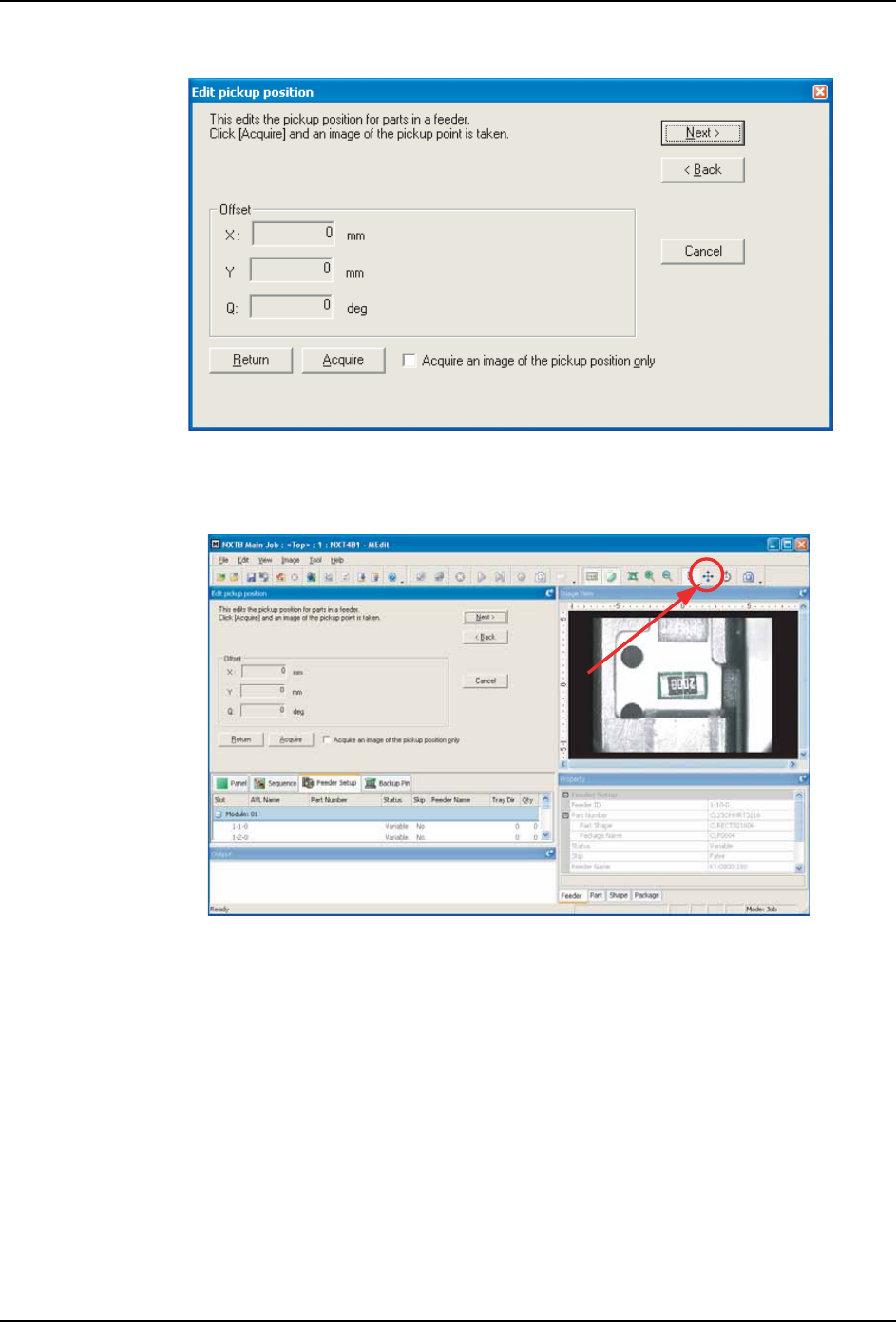

11.显示 [Edit pickup position] 步骤。请确保已经提前将元件装载到正确位置中，然后
单击 [Acquire] 获取供料器中的元件图像。获取的元件图像显示如下。
12.通过所显示的图像检查 X- 和 Y- 方向上的吸取位置。如果需要移动吸取位置，请单击定
位按钮 （带有四个箭头的按钮），然后在图像中单击要执行吸取的位置。
13.如果元件的吸取位置正确，请单击 [Next]。如果还没有执行吸取高度测试，请继续执
行步骤 19。
测试和编辑供料器上的元件吸取高度
14.显示 [Measure Pickup Height] 步骤。请确保已经提前将元件装载到正确位置中。
15.如果必须指定某个吸取 （自动选择 Job 中将要使用的吸嘴），请执行以下子步骤。
a. 单击 [...] 指定用于测试的吸嘴或机械爪 （仅对 OF 工作头）。
备注 )机器能够辨别出模组中存在的吸嘴和机械爪 （如果机器已经执行了检测）。在 Job 指
定吸嘴和机械爪可以用于高度测量的情况下，吸嘴和机械爪自动进行选择。
NXTEJM014Eb
NXTEJM015Eb
