2. Job 编制器 PRG-NXTS-009S1
134 NXT 系列 编程手册
2.5.25 对应元件高度 1.5 英寸
在贴装元件高度从 1.0 英寸 (25.4mm) 到 1.5 英寸 (38.1mm) 的元件时设定。
限制及注意事项
·该功能没对应标准吸嘴。使用标准套件的机械爪或者短机械爪进行贴装。机械爪
种类的详细内容请参照在 " 创建 Job" 中的 " 机械爪表 "。
·为了使用该功能，需要在生产线的最终模组上配置对应贴装元件高度 1.5 英寸的
M6-3 模组。
·不对应双搬运轨道的同名 Dual Lane 生产。对应单搬运轨道或者双搬运轨道的单
通道生产。
·可对应的元件尺寸是短边尺寸 (A) 在 31.0mm 以下、对角尺寸 (B) 在 90.0mm 以下
的元件。( 对角尺寸包含引脚。)
·对角尺寸 (B) 为旋转范围。元件的对角尺寸即使是在 90.0mm 以下，如果在 Pick
up offset 中元件的夹紧位置偏离时，不能贴装超过旋转范围 90.0mm 的元件。
必要的器材
对应元件高度 1.5 英寸以下的构成。
Job 的创建
1. 请打开 Job 的 [Machine Configuration] - [Modules] 标签页在最终模组上进行以下设
定。
30PRG-0205
A
B
对应机器 NXT-3
对应模组 M6-3( 对应元件高度 1.5 英寸的模组 )
对应工作头 OF 工作头
对应平台 DP45/TULT( 对应元件高度 1.5 英寸 )
其他单元 管装供料器 ( 对应元件高度 1.5 英寸 )
NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )
标准套件的机械爪 / 短机械爪
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 135

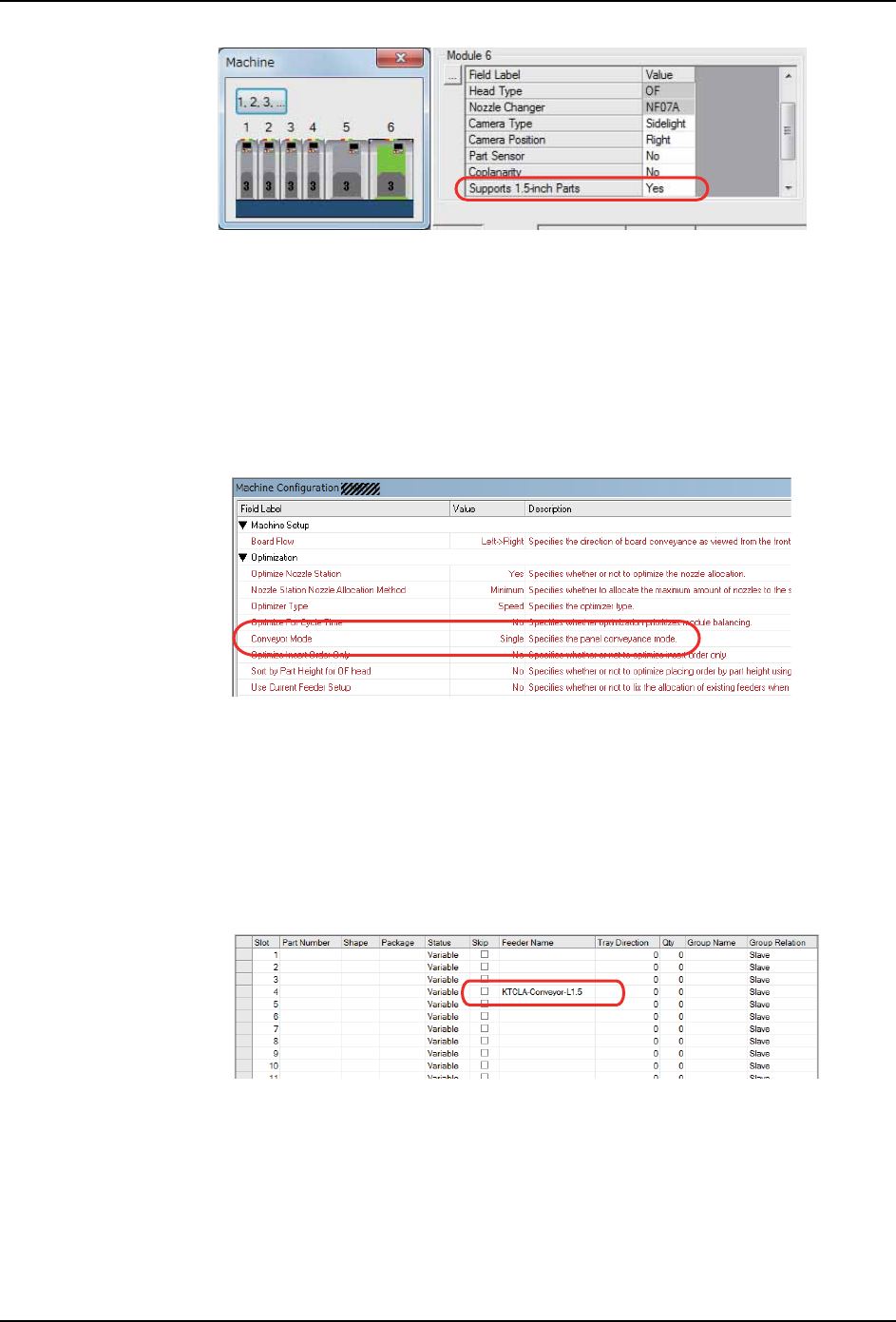

备注 )用超过元件高度 25.4mm 的复数模组贴装元件时，请从后面开始进行设定。那时对于贴
装超过高度 25.4mm 的元件的全部模组，需要对应 1.5 英寸的模组，对应 1.5 英寸的单
元及 OF 工作头。
2. 请在 [Machine Configuration] - [General] 标签页进行以下设定。
3. 超过元件高度 25.4mm 的元件是管装供料器时，请在贴装模组的 [Feeder Setup] 中进行
NG 元件排出单元 L1.5 的设定。
备注 )请在机器上搭载 NG 元件排出单元 L1.5( 对应元件高度 1.5 英寸 )。
4. 请在 shape 数据的 [Shape Process] 中设定使用的机械爪的吸嘴名。
- [Supports 1.5-inch Parts]： Yes
-[Optimization]
-[Conveyor Mode]: Single
- [Feeder Setup]
- [Feeder Name]： KTCLA-Conveyor-L1.5
01PRG-0325
01PRG-0326
01PRG-0327
2. Job 编制器 PRG-NXTS-009S1
136 NXT 系列 编程手册
根据贴装元件高度可使用的机械爪不同。机械爪种类的详细内容请参照 " 机械爪表 "。
机械爪表
5. 设定完成后请实行优化。
6. 优化结束后请实行数据检查。
-[Process]
-[Nozzle]
-[Name]: 请设定吸嘴名。
备注 )不需要 [Minimum Diameter]、[Maximum Diameter 的 ] 的设定。
机械爪种类 吸嘴名 元件高度从 25.4mm 到
31.75mm 为止
元件高度从 31.75mm 到
38.10mm 为止
标准套件的
机械爪
1-A-14-04 可贴装 不可贴装
1-A-14-10
1-A-14-30
1-A-14-60
短机械爪 1-A-5.6-10 可贴装 可贴装
1-A-5.6-30
1-A-5.6-60
01PRG-0204E
