2. Job 编制器 PRG-NXTS-009S1
172 NXT 系列 编程手册
21.单击 [Next]。

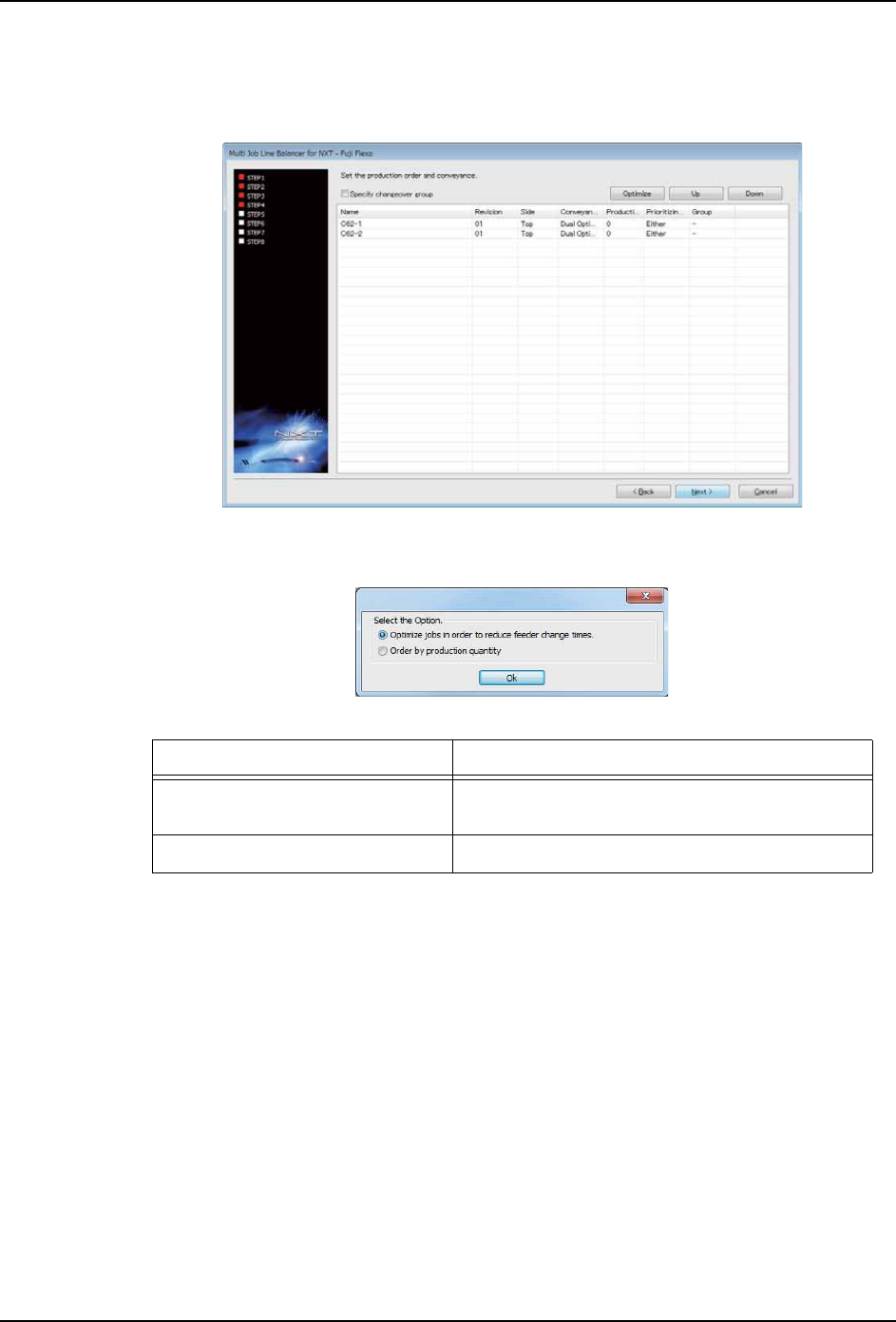

22.STEP4，显示用于指定生产顺序和搬运方式的步骤。通过以下任一方式设定 Job 的生产
顺序。
·自动决定生产顺序。点击 [Optimize] 以后，选择优化选项点击 [OK]。
·要手动编辑生产顺序，请选择 Job，然后使用 [Up] 和 [Down] 按钮更改顺序。
23.请指定 Job 的电路板搬运方式。右击 Job 并从快捷菜单中选择希望使用的方式。
设定 说明
Optimize jobs in order to
reduce feeder change times
以换线次数递减的顺序排列 Job。
Order by production quantity 按照生产数量从多到少的顺序排列 Job。
05OTM-0038-Ea
30PRG-0182E
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 173
24.单击 [Next]。

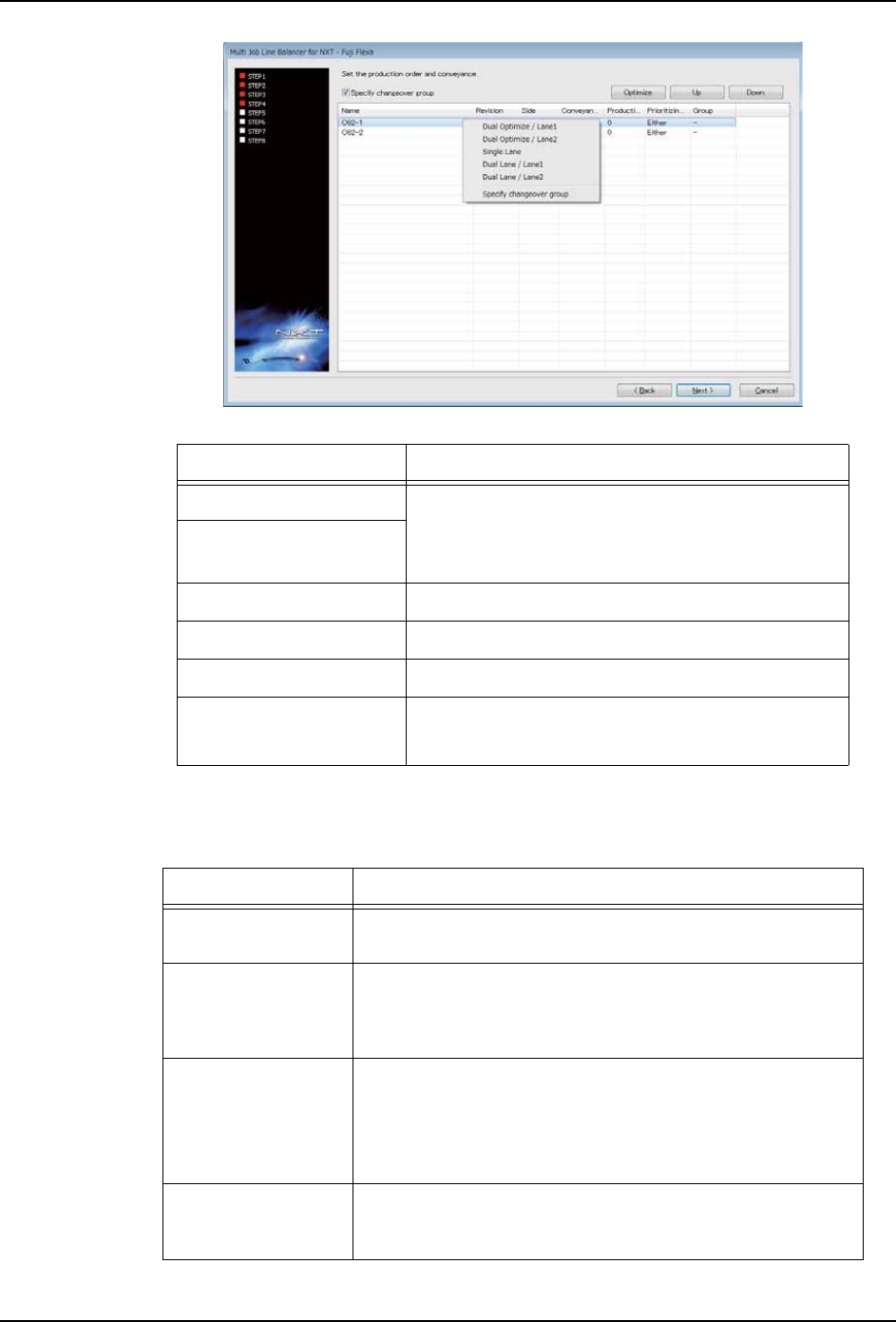

25.STEP5，指定希望使用的优化器选项。
电路板搬运菜单项目 说明
Dual Optimize / Lane1 同时需要 [Dual Optimize / Lane1] 和 [Dual
Optimize / Lane2]。
进行和 Dual Production Optimizer 一样的处理。
Dual Optimize / Lane2
Single Lane 通过单轨生产 Job。
Dual Lane / Lane1 通过双轨中的轨道 1 生产 Job。
Dual Lane / Lane2 通过双轨中的轨道 2 生产 Job。
Specify changeover
group
指定创建共通供料器配置的群组。
没有指定时，多 Job 生产线平衡创建群组。
设定值 说明
Display cycle time
graph
选择该选项后，将在处理过程中显示周期时间图。
Allocate parts
with excessive
sequences to
multiple modules
指定是否将贴装频率高的元件分配到多个供料器中并装载
到不同模组中。如果选择了该项目，则贴装频率高的元件
就将被装载到多个供料器中并在多个模组中贴装。
Divide parts on
fixed feeders
勾选 [Allocate parts with excessive sequences to
multiple modules] 时可以选择。
勾选此 Option 时，固定供料器 （Status 是 [Fixed] 的供
料器）也成为划分对象进行优化。
Optimize nozzle
station
设定是否进行根据优化的吸嘴配置。
选择此项，以最适合的方式变更吸嘴的配置。
05OTM-0039-Ea
2. Job 编制器 PRG-NXTS-009S1
174 NXT 系列 编程手册
26.如果执行双模组生产，请从以下中选择希望使用的设定。
备注 )只是 NXT-2 对应了双模组。
27.单击 [Next]。
28.STEP6，选择可用供料器和吸嘴旁边的复选框。清除那些不可用的供料器和吸嘴旁边的
复选框。
Use the same
nozzle allocation
for all jobs
设定是否为所有 Job 都配置相同吸嘴。勾选 [Optimize
nozzle station] 后该功能有效。但是，如果在 STEP2 中勾
选了 [Use the Machine Configuration as is in each
job]，则该功能无效。
Used feeder type 设定供料器上是否有料卷支架。
设定为 [Reel holder]，以搭载付有 Reel Holder 供料器的
条件执行优化。
设定为 [Reel holder-E]，以搭载 Bucket Type 供料器的条
件执行优化。
设定值 说明
Optimize panel
stopping position
M3 双模组生产时，设定是否优化电路板停止位置。该设定
只有进行 M3 双模组生产时有效。
Optimize for
single module
production
设定是否对 X 为 250 ～ 305 mm 的电路板进行 M3 单模组生
产。
该设置不影响该范围外的电路板。
选择该选项生产范围内的电路板时，进行 M3 单模组生产。
Allocate parts in
the interference
area to M6 modules
M3 双模组生产时，设定是否将干扰区域的元件分配到 M6
模组上。
设定值 说明
