PRG-NXTS-009S1 2. Job 编制器 NXT 系列 编程手册 189 29.显示或保存优化结 果。 ·可以在 ［ Error Log］的 Message area 确认 显示的内容。 ·可以在 ［ Display Report］ 确认优化的详细结果 。 ·可以在 ［ Save Report］保存 优化结果的详细报告 。 30.请单击 [Exi t]，关闭向导。 05OTM-0063-Eb
2. Job 编制器 PRG-NXTS-009S1
188 NXT 系列 编程手册

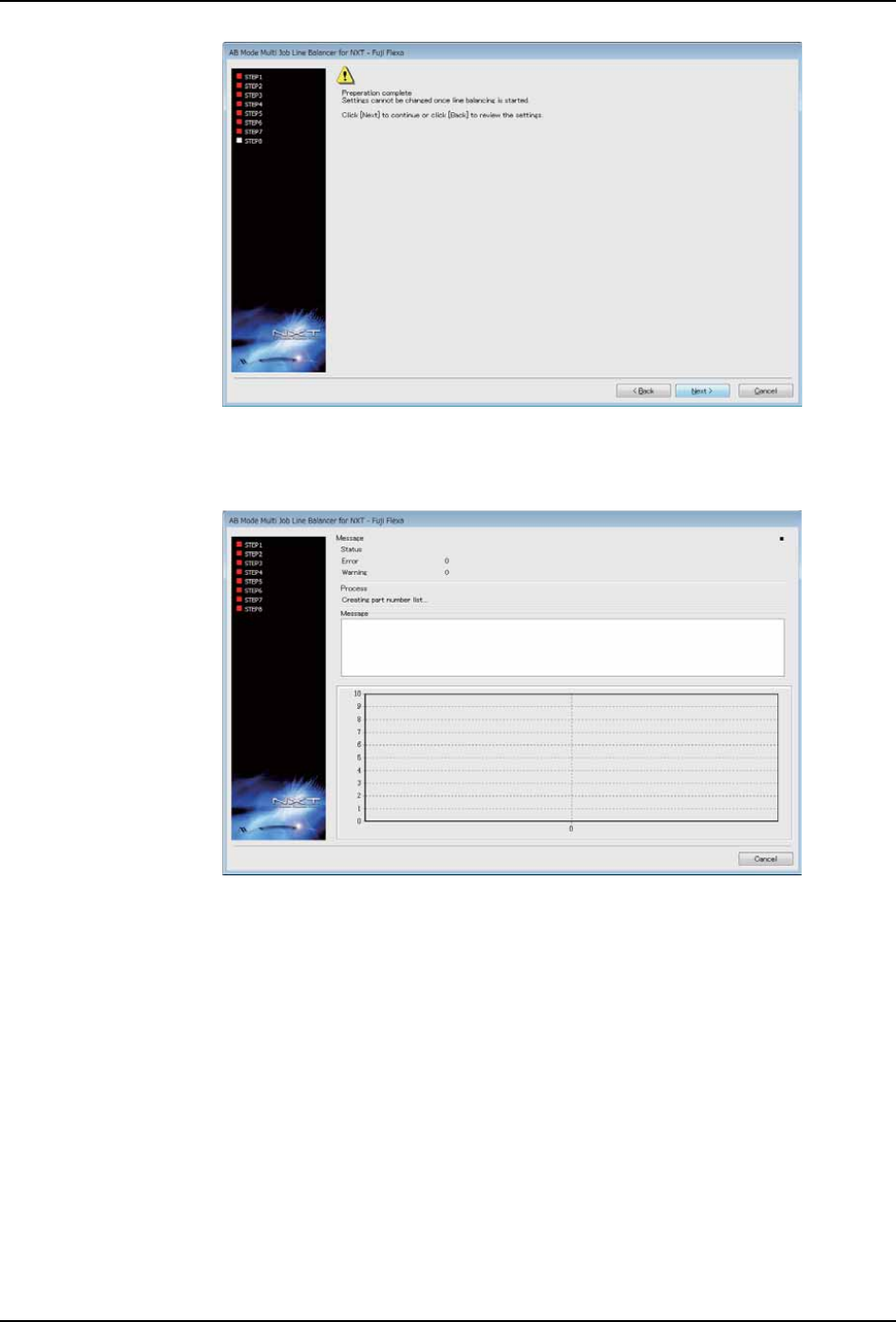

27.决定在当前的设定条件下执行生产线平衡时，请单击 [Next]。 显示 STEP8 画面，开始
执行生产线平衡。
备注 )处理开始后，会在 [Process] 组框中显示执行状态。 如果在 STEP5 中勾选了 [Display
cycle time graph] 复选框，则会显示 [Cycle Time] 对话框。
28.优化结束后点击 [Save]，可以把优化的结果保存到 Job 上。
注意 )如果没有执行该步骤，则 Job 中将不能反馈生产线平衡结果。
05OTM-0061-Eb
05OTM-0062-Ea
PRG-NXTS-009S1 2. Job 编制器
NXT 系列 编程手册 189
29.显示或保存优化结果。
·可以在 ［Error Log］的 Message area 确认显示的内容。
·可以在 ［Display Report］确认优化的详细结果。
·可以在 ［Save Report］保存优化结果的详细报告。
30.请单击 [Exit]，关闭向导。
05OTM-0063-Eb
2. Job 编制器 PRG-NXTS-009S1
190 NXT 系列 编程手册
2.8 生成报告
执行生成报告，可以确认 Cycle time、供料器安装等。
2.8.1 手动生成报告
1. 从 [Tools] 菜单中选择 [Generate Recipes/Recipes] 显示 [Select Machine] 对话框。
2. 选择机器，点击 [Start] 键生成 Recipe。
3. 显示生产程序生成的确认框，请单击 [Yes]。
4. 显示 [Generate Recipes/Recipes] 对话框。生产程序 / 报告生成进程的状态将显示在
对话框中。如果出现错误，请单击 [Error Details] 查看错误的详细内容。生产程序全
部生成完毕后，请单击 [Close]。
备注 )生成生产程序后，所选机器的报告将自动生成。要显示有效的报告，请双击 [Top] 或
[Bottom] 标签页中的 [Report]。
2.8.2 在保存 Job 时自动生成生产程序
选择该选项后，可以在每次保存 Job 时自动生成所有机器的报告和生产程序。但是这样做会
将大量时间花费在保存 Job 的处理上。
1. 从 [Tools] 菜单中选择 [Options] 显示 [Options] 对话框。
2. 选择 [Generate Recipes] 标签页。
3. 要在每次保存 Job 时生成生产程序和报告，请选择 [Generate recipes on save] 复选
框，然后单击 [OK] 按钮。
备注 )要显示可用报告，请双击 [Top] 或 [Bottom] 标签页中的 [Report]。
如果不希望Fuji Flexa在每次保存Job时都生成生产程序和报告，请清除[Generate recipes
on save] 复选框的设定。
